Цементування свердловин як зробити правильно

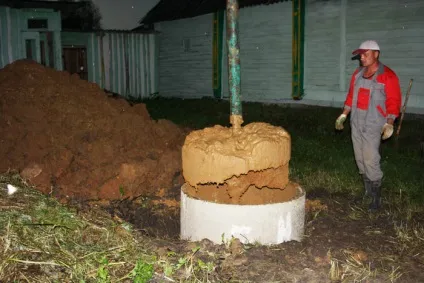

Ліквідаційний тампонаж свердловини

Цементування свердловин, або як його ще називають: тампонаж, є одним з найбільш важливих етапів їх будівництва, і стосується це не тільки нафтових, а й водозабірних споруд.
Суть даної операції полягає в тому, що простір, що утворився між стінками труби і проходки, не може залишатися порожнім цементним розчином. Ось про це ми і поговоримо в даній статті.

Все про тампонаж

Цементація глибоких свердловин проводиться з урахуванням досвіду минулих років, за допомогою сучасного обладнання і наукових досліджень. Типові схеми виробництва даних робіт відпрацьовані до найдрібніших нюансів, і їх грамотне виконання дуже важливо.
По-перше, тампон перешкоджає впливу напірних вод і пливунів на стовбур свердловини, не даючи їм розмивати шахту. По-друге, застиглий розчин жорстко фіксує конструкцію, попереджаючи зміщення колон.
Отже:

• Тампонують свердловини (см.Тампонаж свердловин: для чого це потрібно) не тільки в процесі будівництва, але і при консервації і ліквідації - тільки технології дещо відрізняються. Хоча, абсолютно все врахувати неможливо, так як в кожному випадку бувають різними умови роботи: технічне оснащення, конструкція свердловини, геологічні умови, протяжність цементного моста.

Тому, технології нерідко уточнюються по ходу виконання робіт, і це нормально.
Головне, щоб цей процес забезпечив наступні вимоги:

Що повинен забезпечити тампонаж

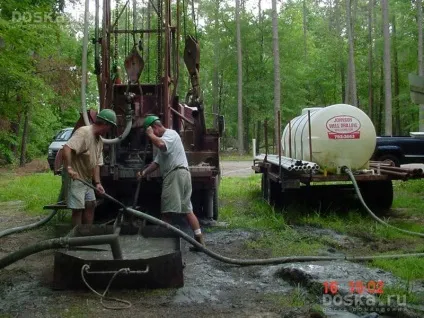

Попередження попадання промивної рідини в тампонажний розчин

• Щоб дотримати ці умови, необхідно контролювати і регулювати характеристики промивної рідини, з метою знизити її в'язкість. Нагадаємо, що промивка проводиться в процесі буріння, що дозволяє размягчать грунт, і вимивати з проходки шлам.
  Цементний розчин нагнітається в затрубний простір з такою швидкістю, яка може забезпечити режим турбулентності.
• У кожному конкретному випадку рецептура розчину, підбирається індивідуально. Його властивості визначають як тривалість тампонажних робіт, так і режими закачування і продавлювання розчину.
  До речі, звичайний будівельний цемент в даному випадку не використовується. Є спеціально призначений для свердловин сорт, який називається «гіпсоглінозёмістий цемент».

Він має властивість розширюватися, а це в тампонажних роботах найголовніше. Розчин з такого цементу не вбирається в грунт, а заповнює всі порожнечі і дрібні тріщини, закупорюючи їх за принципом тампона - звідси і назва технології.
При наявності в проходці великих пустот і пливунів, в гіпсоглінозёмістий розчин додають доломітове борошно, бентонітову глину, або волокна азбесту або целюлози.

Тампонування одноцікловое, з двома пробками

При виконанні цементації даними способом, в потрібному сегменті стовбура, спочатку встановлюється нижня пробка. У ній є канал для проходу розчину, який тимчасово перекритий діафрагмою.
Далі, у верхній частині колони встановлюється головка, через яку здійснюється подача тампонажного розчину із змішувача. Верхня пробка, яка утримується шпильками, розташовується на цементувальних голівці.

• Коли в стовбур, згідно розрахунку, повністю закачаний весь обсяг розчину, цю пробку звільняють, і починають подачу рідини для продавлювання. Під високим тиском, маса цементного стовпа, разом з пробкою, просувається вниз.
• Попутно вона витісняє зі стовбура свердловини бурову рідину. Відбувається це за рахунок власної ваги тампонажного розчину, а так само його високої щільності. У процесі витіснення рідини, рівень тиску на голівці, через яку нагнітається розчин, значно знижується.

Стовп тампонується суміші рухається по стволу разом з пробкою, встановленій на нижній позначці. І як тільки вона натикається на наполегливе кільце, відбувається різке посилення тиску.
В результаті чого діафрагма-перемичка, якій перекрито отвір, руйнується. Після цього розчин безперешкодно надходить в затрубний пазухи.
Обсяг рідини, продавлювати цементну пробку, безперервно контролюється, і коли залишаються остання пара кубів, інтенсивність закачування знижується. Як тільки пробки, що відтинають інтервал, входять в контакт, про що говорить різко збільшується тиск, нагнітання тампонажний суміші припиняється.

двоциклову цементування

Цим способом послідовно тампонируют відразу два інтервали. У порівнянні з одноцікловим цементуванням, даний метод має деякі переваги.
При цьому значно зменшується ймовірність потрапляння промивної рідини в цементний розчин, і знижується тиск на грунт в процесі його підйому. Що важливо, висота підйому може бути значно збільшена, навіть якщо тиск не підвищується.
Отже:

• Підготовчі роботи, що передують тампонування, проводиться за тією ж схемою, що згадувалася вище. Тільки тепер, в нижній частині того сегмента обсадної колони, який готується до тампонажу, встановлюється заливальна муфта.
  Після закінчення промивання, проводиться установка головки, і починається закачування того обсягу цементної суміші, який необхідний для заповнення першого ступеня.

• На наступному етапі, в ствол, через заливальне муфту вводять проміжну пробку, яка завершує перший цикл, і, під впливом продавочной рідини, просуває закачаний суміш вглиб. Її кількість, при цьому, дорівнює обсягу того відрізка обсадної колони, який знаходиться між затятим кільцем і заливальним клапаном. Потім, нижню пробку другого сегмента, яка знаходиться в тілі цементувальної головки, звільняють і продавлюють.
• Під впливом тиску пробку притисне до муфти, вона сяде на втулку, і, зміщуючись вниз, відкриє наскрізний прохід. Подальші дії можуть мати два варіанти.
  В одному з них, після закінчення цементації першого ступеня, відразу ж приступають до другого циклу. Цей метод являє собою процес безперервного цементування.

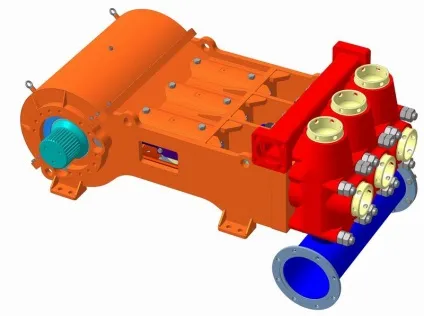

Насос для нагнітання в свердловину бурових розчинів

• Другий варіант називається: двоциклової тампонаж з розривом. При цьому заливка другого відрізка колони проводиться тільки після схоплювання вже закачаною цементної суміші.
  На цей період, в заливальному клапані підтримують циркуляцію бурового розчину. Даний варіант дозволяє регулювати рівень динамічного тиску, що виникає в затрубних пазухах, і, відповідно, поліпшити якість тампонування.

Як тільки подача розрахункового обсягу тампонажний суміші, призначеної для другого сегмента, закінчена, в колону встановлюється і продавлюється рідиною остання, верхня пробка. Тепер вона, зміщуючись вниз разом з втулкою, перекриє прохідний отвір.

Способи манжетної і зворотного цементації

Рішення на користь манжетного методу, приймається в тих випадках, коли цементується пласт з низьким тиском, або потрібно попередити потрапляння розчину в систему фільтрів колону. Суть його в тому, що на нижній позначці тампоніруемого сектора, в обсадної трубі встановлюється муфта з отворами для проходження розчину, і брезентовим манжетою.
Отже:

• Трохи нижче муфти розміщується клапан, який перекриває розчину доступ всередину колони. А манжета, в процесі нагнітання розчину, перекриває затрубний простір так, що цементний стовп може просуватися тільки вгору.
• Є ще варіант, при якому цементація проводиться в зворотному напрямку (від низу до верху). Якщо коротко, робиться це так: обсадна колона по нижньому периметру перекривається спеціальним черевиком; розчин, за спеціальним рукаву, закачується безпосередньо в затрубний простір.
  При цьому, що знаходиться там бурова рідина витісняється, і, по обсадних труб, виходить на поверхню.

Витіснення промивної рідини

Даний спосіб привертає буровиків, але для цементування надглибоких свердловин він не підходить. Причиною тому ряд технічних складнощів.
Наприклад, важко контролювати момент досягнення тампонажного розчину нижньої позначки обсадної колони. Відповідно, неможливо і оцінити якість цементації - а ця частина стовбура свердловини найбільш відповідальна.

Завершальний етап цементування

Період затвердіння цементного стовпа може варіюватися, залежно від складу розчину. Має значення і те, яка саме колона тампонувати.
Для кондуктора, наприклад, досить 16 годин, а для експлуатаційної колони потрібна доба. Після закінчення цього терміну, в свердловину опускають Електротермометрія.
Отже:

• З його допомогою, щодо змін температур, визначають висоту підйому розчину в цементованої просторі. Максимальне виділення розчином тепла, відбувається протягом декількох годин після його затвердіння.
  Тому, для визначення даного показника, прилад повинен бути спущений в свердловину протягом доби після закінчення тампонажу.

• Для контролю якості цементування широко застосовують акустичний зонд (свердловинний локатор). Ділянки, які не заповнені розчином, визначаються по амплітудам звукових коливань. Якщо до якості тампонажних робіт претензій немає, починають обв'язку гирла свердловини.
  Потім, в неї спускають пікоподібне долото або желонку, за допомогою якої разбурівается затверділі залишки розчину і заливальні пробки.

Далі настає черга опресування стовбура, тобто перевірка його на герметичність. Для цього, в нього закачується вода під тиском, що перевищує розрахункове на 20%.
Якщо через півгодини тиск знижується не більше ніж на 0,5 мПа, і при цьому не відбувається виділення газу, і переливу води, свердловина вважається герметичною.

Про ФЗ про водопостачання та водовідведення: основні положення

Ліквідація свердловин: порядок виконання робіт і їх документальне супроводження

Покинута свердловина: такого бути не повинно У нашій країні, консервація і ліквідація свердловин регламентується інструкцією Держгіртехнагляду за номером РД08-347-00. У ній детально викладені права і обов'язки надрокористувачів, порядок складання проекту, і умови виконання робіт в тих чи інших ситуаціях.

Податок на свердловину: що потрібно знати

Артезіанська свердловина Вода є головною цінністю в нашому житті в прямому і переносному сенсі, і всі ми знаємо, що за неї треба платити. Але як це робиться, і в якому розмірі? Це перше питання, яке виникає у людини, який планує побудувати водозабірну свердловину в особисте користування. Спробуємо прояснити це питання, звернувшись до чинного законодавства.

Як пройти пливун в колодязі без проблем

Як зупинити пливун в колодязі Як зупинити пливун в колодязі ми сьогодні розберемо детально. Зазвичай пливунами називають пісок, який за своїм складом нагадує просочену водою землю. Пливун, не втрачаючи властивості, властивого звичного піску, може розтікатися обпливати як проста вода. І як очистити колодязь від пливуна іноді є досить серйозною проблемою. Давайте Непос.

Скільки коштує пробурити свердловину на ділянці: вважаємо витрати

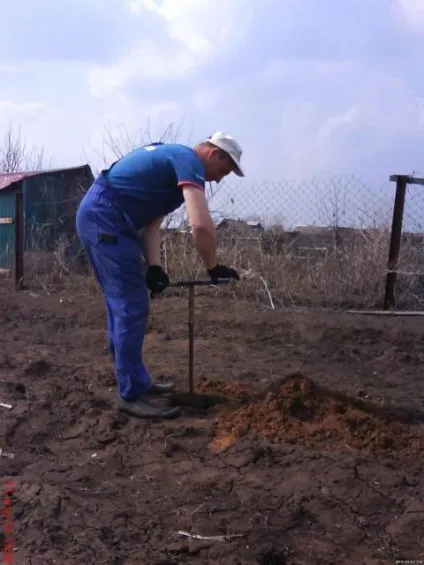

Чим вручну пробурити свердловину Питання: «Як самому пробурити свердловину?» - хвилює всіх, хто має в своєму володінні дачу, або ділянку під забудову будинку. Навіть якщо в населеному пункті є перспектива підключення до магістральних комунікацій, багато хто віддає перевагу домашньому водопроводу. В цьому випадку, не потрібно бігати по інстанціях, щоб отримати дозвіл, та й якість доби.
