Cекціонние підйомні гаражні ворота своїми руками

Компанія "Російська Огорожа". Ми займаємося установкою заборів, воріт (в тому числі автоматичних), установкою стовпів і ліній ЛЕП по всій Москві і Московській області. Телефонуйте: +7 (499) 490-00-13 c 10:00 до 21:00 щодня.

Як тільки гараж побудований, виникає питання про збереження майна і те, які ворота буде використовувати власник, вирішувати тільки йому. Придбати секційний підйомний портал можливо на будь-якому спеціалізованому ринку. Фахівці можуть виміряти проріз, а також забезпечити складання, монтаж та налагодження гаражних воріт протягом одного тижня. Але придбані ворота обійдуться досить дорого. Кожен господар може зібрати секційні підйомні гаражні ворота своїми руками. Це не погана ідея, але виконується вона з певним працею.

Приступити до цієї роботи можна, тільки якщо є вже досить великий досвід роботи з подібними конструкціями, так як монтаж і збірка секцій вимагає високого рівня знань і навичок. Також знадобиться певний запас часу.

Важливо! Перед початком роботи обов'язково слід підготувати і вивчити креслення гаражної конструкції підйомно-секційного типу, які можна знайти у всесвітній павутині.

Конструкція стулок з цільним полотном

Підйомний пристрій типової побудови гаражних воріт здатне працювати за принципом секційних. Для їх створення використовують цілісне полотно, яке підніметься під стелю. Будова стулки складна, і вміщує в себе велику кількість складових:

• Опорна коробка.
• Рулонне полотно.
• Напрямні.
• Петлі.
• Вали.
• Регулюючі баланс пружинні системи.
• Підвіси.
• Ущільнювальна прошарок і ін.

опорний короб

Для виготовлення коробки найкраще використовувати дерев'яні бруски довжиною понад два метри, відповідно периметру порталу, перетин яких 120 * 80 міліметрів. Скріпити їх можна використовуючи металеві кріплення (елементи пластин і Г-подібних профілів з металу). Опори короба необхідно занурити на 15-25 см в стяжку підлоги, а саму коробку закріпити штирями.

Основа утримання порталу вважається статичною, вона виготовлена ​​з Г-подібного профілю 65 * 65 міліметрів, довжина її близько 2 метрів. Використовуючи дриль, треба зробити отвір або кілька для прикріплення кронштейнів пружин і важелів піднімає пристрою. Дані отвори не повинно перевищувати 8-10 міліметрів в двох радіусів.

Дверне полотно

Створу щита гаража можна зробити, сконструювавши рамку з Г-подібного профілю з додатковим ребром посилення. Зсередини полотно слід обшити щитом з дерев'яних дощок, а з зовнішнього боку металевими листами. З Г-подібного профілю 35 х 35 міліметрів можна спорудити раму розміром 2500 х 2100 міліметрів.

Монтаж направляючої для порталу

Хто відкриває механізм

Для закріплення пружинного механізму слід використовувати кронштейни, виготовлені з швелера. Для фіксації пружин з радіусом всередині 15 міліметрів, слід зробити отвір відповідним таким задньої перекладині. Використовуючи металеву пластинку, слід регулювати роботу порталу, поєднуючи за допомогою пружинного елемента і кронштейнів. Для управління слід встановити утяжелитель з прута (на одній його стороні нарізається різьба, а на інший приварюється кільце), на нижній частині пружини.

У нижній частині, на растояніі12 см вище нижнього рівня, приварюється шарнірний вузол (куточок з отворами). Регулятор натягу приєднується на пластину з отворами, приварену до важеля.

Спеціальна напрямна пересування конструкції

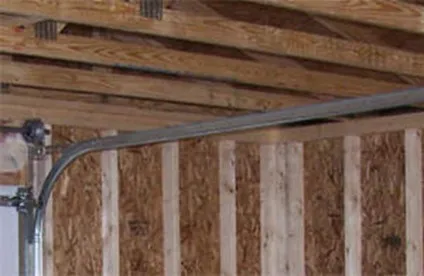

Пересувається полотно на стелю завдяки тому, що встановлюються спеціальні рейки з 2 куточків 40 х 40 міліметрів і завдовжки 210 сантиметрів. Їх необхідно скріпити, використовуючи зварювання, одним краєм і залишити всередині інтервал 50 міліметрів між кінцями кутів. Рейки слід прикріпити до пластини 80 х 60 х 4 міліметрів, в якому просвердлені 4 отвори по 6 міліметрів для кріплення до горизонтальних стійок коробки. З протилежного боку рейки, на відстань 140 міліметрів, приварюють швелер, довжина якого 100 міліметрів, а розмір перетину 12х52х6 міліметрів. Використовуючи болт, слід прикріпити на горизонтальний стельовий брусок 100 х 100 міліметрів в перерізі.

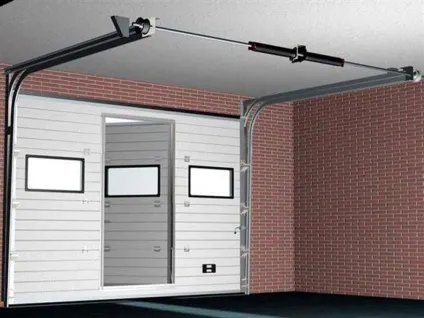

Основні елементи конструкції

Важливо! Самостійно зробити і встановити будівельних металевих виробів можливо, але при наявності необхідних інструментів. Найкраще, щоб був помічник, для більш швидкої і налагодженої роботи.

Типи конструкцій порталів

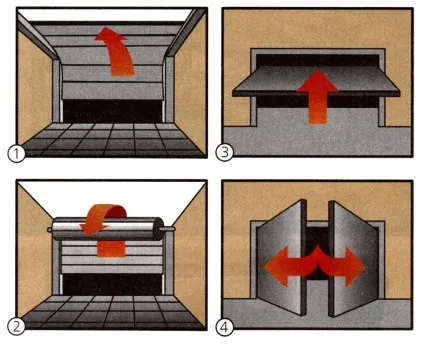

Гаражні ворота можна розділити на кілька типів (схематичне зображення принципу дії пристрою нижче):

• Розорюються (4).
• З сендвіч-панелей (секції, 1).
• З підйомно-поворотним механізмом (2).
• Рулонні (2).

Типовий зовнішній вигляд воріт для гаража - розорювати портал, що складається з 2 частин. Рулонний портал складається з 2, 3, 4 і більше панелей, які використовуючи систему напрямних і пружин, піднімають під стелю секції при відкриванні. Дія підйомно-поворотних воріт схоже з принципом роботи секційних воріт, тільки замість декількох секцій вони складаються з цілісного полотна.

Рулонний портал (його ще називають секційно-сендвіч-портальний) виготовляється з алюмінієвих, або пластикових панелей (ламелей), що складаються в короб над прорізом при відкриванні. Установка подібного порталу на в'їзд в гараж не рекомендується, через велику кількість недоліків. Вони складні в власноручному виготовленні (велика кількість панелей), а також є не дешевим задоволенням. Перевагу варто віддати типам воріт перерахованих раніше.

Різновиди типів конструкцій

Виготовлення конструкції самостійно

Якщо власник гаража вирішить робити секційні ворота самостійно, він повинен враховувати певні важливі фактори:

• Деякі складні деталі, які будуть необхідні для зборки, неможливо виготовити без спеціального обладнання.
• Подібні саморобні портали мають певні недоліки: вони досить важкі, холодні, і будуть пропускати вітер всередину приміщення.
• Утеплювати рулонне полотно гаража можна тільки спеціальними ущільнювачами.
• Якщо ворота не утеплити, то втрачене тепло і оплата опалення приміщення будуть переважати над вигодою, отриманою від виготовлення порталу самостійно.

Більшість умільців для утеплення секцій використовують пенопластіролом, або мінерально-ватяну волокно, але це практично не зменшує втрати тепла через протяги.

Монтаж вироби в високому приміщенні

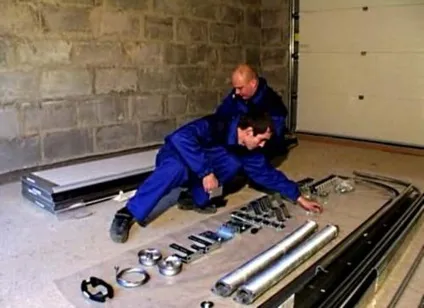

Через великих витрат на матеріали та оплату роботи токаря за виготовлення напрямних балок, вала, полотна і пружин, а також транспортних витрати і вартості фарбування (в порівнянні з виробництвом конструкції на спеціалізованому підприємстві), можна придбати вже готовий комплект воріт гаража (за принципом «зроби сам»), і самостійно їх встановити.

Підготовка до збірки конструкції

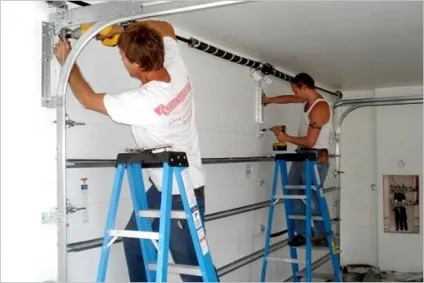

монтаж конструкції

Монтаж воріт досить простий завдяки дуже докладним інструкціям, які можна знайти на просторах інтернету. Також можна знайти креслення і схеми гаражних порталів, а також рекомендації з регулювання секційних воріт.

Різноманітність вибору фірм виробників секційних підйомних гаражних воріт досить велике, але найпопулярнішими порталами є одночасно найдорожчі.

Це пов'язано з тим, що у більш дорогих конструкцій товщина полотна 45 міліметрів, нержавіючі кронштейни та петлі, накладні ручки і засуви, а також є захист на випадок розриву пружин. Також герметичність закриття стулки на вищому рівні.

Між перемичкою і стелею повинна бути певна відстань. Якщо підйом стандартного розміру, то більше 210 міліметрів, а при низькому підйомі від 100 до 145 міліметрів (в залежності від виду управління).

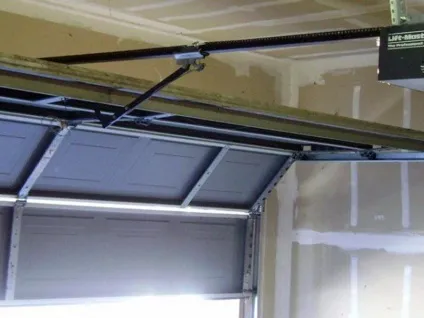

Принцип дії пульта управління

саморобний портал
