Буржуйка з газового балона - не проблема!

Буржуйка хоч і має вже більш, ніж вікову історію, але не перестала бути дуже затребуваним опалюють приладом для невеликих приміщень і сьогодні. Особливо вона популярна серед завзятих автомобілістів, які навіть в зимовий період не можуть відмовитися від удосконалень в своєму автомобілі, і тому проводять в гаражах весь свій вільний час. Нескладна буржуйка з газового балона стане для них справжнім порятунком.

Буржуйка з газового балона

Таку піч виготовляють не тільки з цільних листів металу, а й різних металевих предметів, які здатні витримати жар від інтенсивного полум'я - це може бути бочка, фляга, труба або газовий балон.

Буржуйка з газового балона може бути виготовлена по-різному, і мати вертикальне чи горизонтальне розташування. Іноді цю піч роблять навіть з двох балонів, встановивши в вертикальному положенні один з них на інший, який орієнтований горизонтально.

Втім, моделей чимало, і розглянувши різні можна вибрати ту, яка здасться зручніше в експлуатації, і прийнятною в простоті виконання.

Природно, для виготовлення печі-буржуйки з балона будуть потрібні деякі інструменти і матеріали, а також певні навички роботи з ними.

Інструменти і матеріали

З інструментів необхідно приготувати:

- зварювальний апарат (200 А);

- шлифмашинку - «болгарку», краще з дисками діаметром не менше 180 мм;

- круги для шліфування й відрізання металу;

- молоток, очищающий шлак від зварювання;

- щітку з металевою щетиною;

- ме тр ск ладно, рулетку, крейда або маркер для розмітки;

- дриль і свердла потрібних діаметрів;

- зубило, молоток звичайний і плоскогубці.

З матеріалів, крім одного чи двох газових балонів, необхідно придбати:

- лист металу, товщиною не менше ніж три міліметри - він стане в нагоді для пристрою вручений плити і зольника;

- готові чавунні дверцята, або ж їх теж можна виготовити самостійно з металевого листа або вирізаного з балона шматка металу;

- димоотводним трубу;

- куточок або товсту арматуру - вони будуть потрібні для виготовлення ніжок і колосника. Останній можна придбати в готовому вигляді (з чавуну) або влаштувати його за допомогою отворів, просвердлених в дні балона.

Тут же потрібно відзначити, що для виготовлення такої печі підійде як стандартний газовий балон, так і балон невеликого розміру.

Як говорилося вище, грубка з балона може бути вертикальної і горизонтальної. Вибрати потрібну можна виходячи з кількості місця, відведеного для установки буржуйки і зручності її експлуатації.

підготовка балона

Правильна підготовка балона - це дуже важливий захід перед початком роботи, особливо якщо буржуйка робиться з ємності. в якій не так давно перебував газ. Так як залишки газу можуть залишатися всередині, при різанні, яка супроводжується іскрами, балон може вибухнути.

Тому спочатку необхідно відкрутити вентиль, розташований зверху балона і звільнити прохід для виходу залишків газу - ця процедура зажадає деякого часу. Краще залишити ємність у відкритому стані на ніч на відкритому повітрі або в добре провітрюваному нежитловому приміщенні, а ще краще - заповнити його водою до самого верху.
Далі, балон перевертають і зливають конденсат. Він має дуже неприємний запах, тому цей процес також не можна проводити в приміщенні, де проживають люди.

Промита ємність вже не таїть ніякої вибухонебезпечності при роботі з нею, і можна сміливо приступати до процесу різання.

Виготовлення вертикального варіанти буржуйки

Береться звичайний непотрібний газовий балон ...

При виготовленні цієї моделі, балон встановлюється в звичайному для нього положенні, горловина повністю звільняється, і потім проводиться розмітка за допомогою рулетки і маркера.

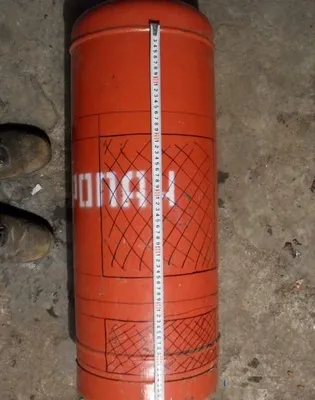

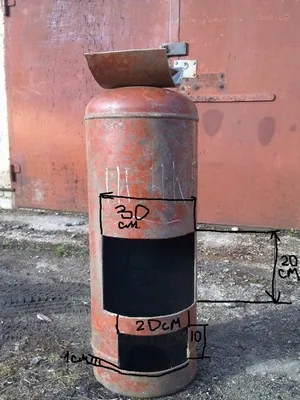

Можливий варіант розмітки для вертикальної буржуйки

Далі із застосуванням шлифмашинки (можливо - за допомогою газового або плазмового різака, у кого вони є) вирізаються отвори для влаштування топки і піддувала.

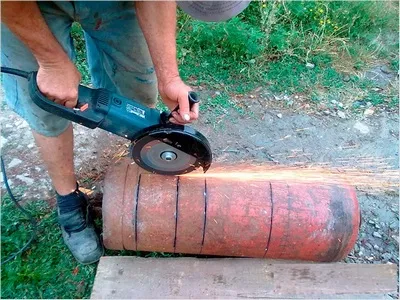

Прорізання отворів для дверцят

Наступним кроком йде пристрій колосника між камерою топки і піддувалом. Так як цей елемент потрібної форми і розміру знайти складно, його роблять з арматури. Її нарізають відрізками потрібного розміру і приварюють на заздалегідь зазначене місце.

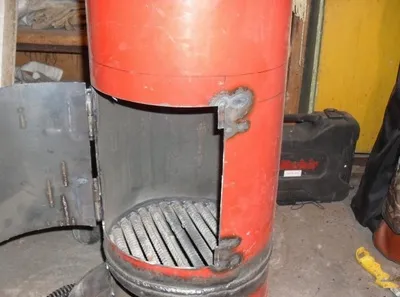

Колосник можна виконати з арматури

Далі встановлюються дверцята - для їх виготовлення відмінно підійдуть вирізані шматки металу. Їх встановлюють на приварені до корпусу балона петлі.
На дверцята потрібно обов'язково встановити засувки або клямки - вони повинен надійно утримувати стулки під час топки.
У верхній частині балона, при бажанні. можна влаштувати невелику варильну поверхню. Вона завжди стане в нагоді для того, щоб приготувати каву або чай або підсмажити яєчню. Ця панель виготовляється з металевого листа.

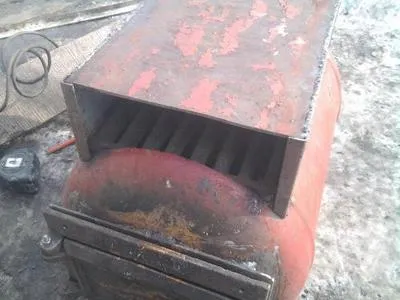

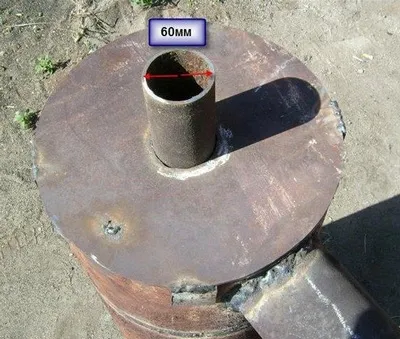

На таку поверхню просто проситься водогрійний бак

На фото представлений варіант підготовчої основи не просто для варильної панелі, а для установки зверху ємності для підігріву води, зробленої за типом самовара. Труба, що виходить з топки, буде проходити через ємність з водою, нагріваючи її.
Всі шви, якими приварюються будь-які деталі печі, повинні бути герметичні.
Димохідна труба може бути встановлена в верхню частину печі або бічну стінку. З приміщення димохід виводиться через стіну будівлі або дах.

Таке розташування газового балона допомагає заощадити площа приміщення, так як піч виходить компактною і акуратною. Особливо вона добре підійде для гаража або маленької кімнати на дачі.

Горизонтально влаштована буржуйка

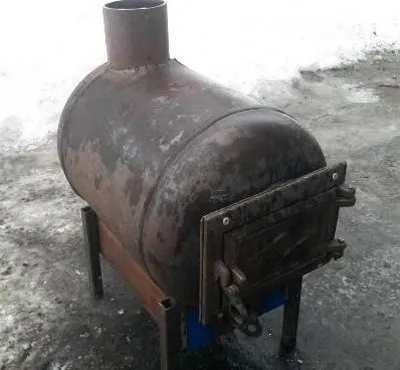

Горизонтальна буржуйка з балона

Інший варіант грубки з балона, який розташовують горизонтально, теж має свою перевагу - на ній можна влаштувати велику плиту, яка буде здатна не тільки зігріти чай, а й приготувати обід.
Для того щоб конструкція буржуйки стояла стійко, для неї варять з куточка надійну підставку, і після завершення роботи закріплюють на ній готову піч за допомогою точкового зварювання.
Роботу над балоном починають також з розмітки, після чого вирізається квадратний отвір для установки дверцята і кругле - для пристрою димоотводним труби. З круглим отвором, можливо, доведеться виходити, якщо немає різака. «Болгарка» тут не помічниця, тому спочатку - висвердлювання дірок по колу, потім - робота зубилом і молотком, і потім - остаточне доведення напильником.
У дні майбутньої печі висвердлюють отвори, які гратимуть роль колосника, а під ним з листа металу приварюється короб, в який зсипатиметься зола.

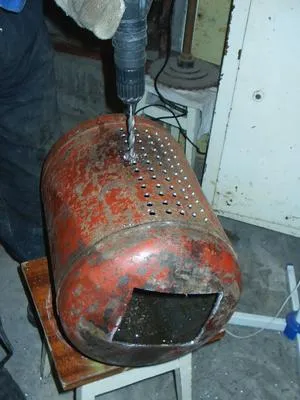

У ролі колосника - ряди просвердлених отворів

Ця ж камера буде піддувалом, тому на неї встановлюють регульовану дверцята, щоб можна було зменшити або збільшити приплив повітря, для встановлення потрібної тяги.

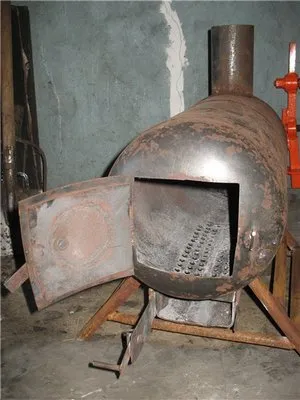

Дверцята можна виготовити самостійно ...

Дверцята для цієї печі можна виготовити самостійно, ошпаривши вирізану з балона частина, а можна встановити готову чавунну деталь, яка вже має раму. Другий варіант встановити буде простіше, і вона вже забезпечена клямкою для надійного закриття топки.

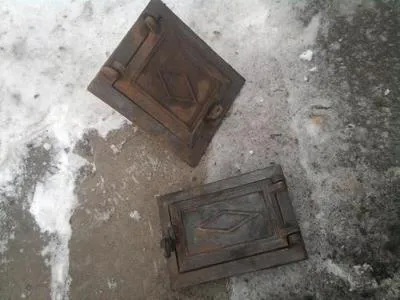

... або придбати в магазині готову

Після установки дверцята, буржуйка закріплюється на підставці або до неї приварюються ніжки потрібної висоти.
Потім приварюється патрубок, на який буде встановлена димоотводним труба. Вона може виводитися також через стіну або дах.

Буржуйка з балона невеликого розміру

З маленького балона теж можна спорудити піч буржуйку. Її виготовляють за тим же планом, що і грубку з горизонтально покладеного балона.

Але в даному варіанті замість просвердлених отворів в дні буржуйки, встановлюють чавунний колосник. для нього вирізано вікно потрібних розмірів.

Установка чавунного колосника

Піддавали в комплексі з колосником приварюється наступним чином.

Зольник-піддавали зі шматка швелера

Далі на коробку зольника привариваются ніжки, конструкція перевертається і зверху встановлюється, і кріпиться зварюванням патрубок для димоходу
Після завершення роботи над буржуйкою її встановлюють на постійне місце і виводять димохід на вулицю.

Запропоновані варіанти - це лише мала частина того, що придумано народними майстрами. Подивіться, як умілець поєднав в одній буржуйки цегляну кладку і газовий балон:

Якщо є поняття про роботу з вищеописаними інструментами і всі необхідні матеріали, можна спробувати виготовити цю зручну, а іноді і незамінну піч самостійно. Зробивши її своїми руками, можна заощадити досить велику суму, а також змусити функціонувати вже непотрібний газовий балон. Найголовніше - відповідально підійти до цієї роботи і робити її не поспішаючи, вивіряючи кожна дія.
