Буровий інструмент для свердловини і його різновиди

Різновиди бурового обладнання

І якщо Ви бажаєте своїми руками виконати роботу по бурінню - слід детальніше вивчити згадані види ручного інструменту і розібратися в його призначенні та особливості застосування.

1 Технологічний бурової інструмент

Різновиди технологічного інструменту розберемо нижче.

Бурові штанги. Штанги - одна з основних частин будь-якої бурової установки, яка з'єднує породоразрушающий конструкцію з приводом, і приводить її в рух.

З усіх елементів бурової машини саме штанги несуть основну механічне навантаження, так як на них припадає майже все опір грунту крутним моментом двигуна. З цієї причини до бурових штангах висуваються підвищені вимоги по надійності і зносостійкості.

Залежно від технології виробництва, виділяють три види штанг:

• цельнокование;
• Зроблені за методом зварювання тертям;
• Зварювання тертям з попередньої куванням.

Найбільшим ресурсом роботи мають цельнокование конструкції. Для того щоб надати звареним штангах необхідну жорсткість, в процесі їх виробництва виконується азотування металу, який, після гарту, отримує високі показники зносостійкості.

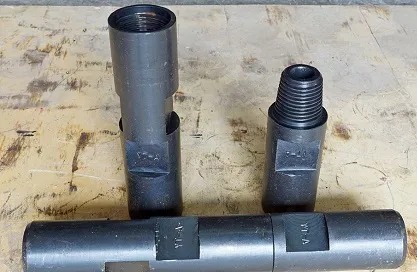

Замки для з'єднання бурильних труб для колони

У процесі заглиблення в грунт потрібне постійне збільшення бурової колони. Це здійснюється за допомогою навинчивания штанг один на одного - всі вони обладнані різьбовими з'єднаннями, в основному клиноподібними.

Існують круглі і шестигранні штанги. Шестигранні конструкції мають додаткові ребрами жорсткості, що робить їх оптимальним варіантом для буріння в складних грунтах і в гірських породах.

Для роботи з м'якими грунтами використовуються ріжучі наконечники, для твердих порід - наконечники дробить, для проблемних скелястих порід - стирається конструкції (сюди відносяться наконечники для алмазного буріння).

Незважаючи на високу якість застосовуваних у виготовленні матеріалів, будь породоразрушающий інструмент, через жорстких умов роботи, з часом втрачає свої експлуатаційні характеристики і зношується. Витрата бурового інструменту обумовлюється особливостями оброблюваної породи.

Найбільшим ККД серед усіх існуючих різновидів породоразрушающего інструменту мають наконечники для алмазного буріння. Такі наконечники отримали своє назви через нанесеного на них алмазного порошку (використовуються, зрозуміло, технічні алмази, які вчені відтворюють своїми руками).

До незаперечних переваг алмазного інструменту відноситься можливість ефективно бурити практичні будь-які тверді породи (від бетону до мармуру і кварцу), до недоліків - ціну. Вартість алмазного інструменту значно перевищує вартість звичайних бурових конструкцій.

Алмазні бурові наконечники

А враховуючи, що такі наконечники зношуються в процесі роботи, і їх необхідно регулярно міняти, технологія алмазного буріння, на сьогоднішній день, є дуже дорогою.

Оптимальним варіантом для буріння свердловин в м'яких породах є шнеки. Це гвинтові конструкції з розташованими по всій довжині витками певного діаметру, по яких грунт виходить на поверхню свердловини.

На нижній частині шнека встановлені спеціальні зуби, які виконують функцію забурного елемента - долають опір грунту і направляють рух всієї бурової колони. Витрата бурового інструменту визначається за ступенем зношеності забурного елемента - він є ключовим фактором, від якого залежить термін використання шнека.

Желонки. Желонка представляє собою трубообразную ємність циліндричної форми, яка застосовується в процесі буріння для видалення зруйнованої породи і рідини з свердловини на поверхню. Також за допомогою желонки в свердловину може доставлятися розчин.

Виділяють наступні види желонки:

1. Звичайна - труба, на нижній частині якої обладнаний тарільчасте клапан, через який здійснюється забір ґрунту, або води. Зверху труби робиться зачіп для з'єднання з тросом. Таку конструкцію можна без проблем зробити своїми руками.
2. Поршнева желонка - рідина закачується в желонку за допомогою поршня, встановленого в середину труби.
3. Пневматична желонка - заповнення такої желонки виконується під впливом тиску, перепади якого створюються спеціальним нагнітачем.

Желонка для свердловини на воду

2 Допоміжний інструмент

Допоміжний бурової інструмент виконує обслуговуючу функцію в процесі експлуатації технічних інструментів. З його допомогою зміцнюються стінки свердловини, і здійснюються операції спуску і підйому механізмів.

Обсадні труби. Такі труби використовуються для створення обсадної колони, за допомогою якої виконується зміцнення свердловини, і ізоляція її робочого середовища від грунту. У промислових свердловинах, головним критерієм, яким повинні відповідати обсадні труби, є стійкість до зовнішнього механічного впливу і стійкість до корозії - так як опущена в свердловину труба піддається всебічному тиску грунту.

Для з'єднання обсадних труб в одну колону використовуються з'єднання. Товщина стінок таких труб, в залежності від діаметру, може коливатися від 5 до 16 мм. Обсадних труб для домашньої свердловини можна виготовити своїми руками на основі звичайної сталевої труби.

Допоміжні фіксують інструменти. Сюди відносяться всі пристрої, які виконуються функцію кріплення, утримання в підвішеному стані, або підйому-опускання основного інструменту. Це - підкладні вилки, хомути, трубодержателі, вертлюги. елеватори, шарнірні ключі, і інший Мелкогабаритная інструмент для використання своїми руками і автоматизованого застосування.
до меню ↑

2.1 Спеціальний буровий інструмент

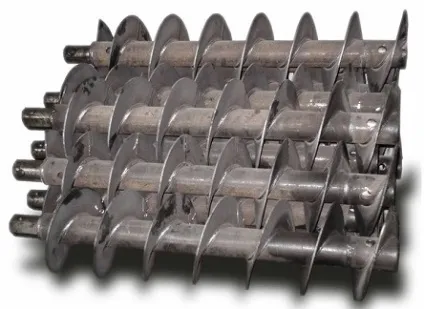

Шнеки для проведення бурильних робіт

Торпедування застосовується для збільшення продуктивності свердловин, так як внутрішні вибухи призводять до більш інтенсивного притоку газу і нафти. Воно виконується за допомогою герметичних, або негерметичних торпед, всередині яких розташовано вибухову речовину.

Тампонування свердловини необхідно в разі буріння в сильно поглинаючих воду грунтах, що унеможливлює нормальну промивку свердловини. Для цього використовуються спеціальні що швидко розчини, які подаються всередину свердловини через бурову колону.
до меню ↑

2.2 Аварійний інструмент для буріння

До групи аварійного інструменту входять всі механізми, які використовуються для запобігання можливої ​​аварії, або для ліквідації її наслідків. У бурінні аварійний інструмент ще називають ловильного, так як в більшості випадків, ліквідація надзвичайної події в бурінні зводиться до вилучення вийшла з ладу бурової колони, або обсадної труби з свердловини.

Головною проблемою, з якою можна зіткнутися в процесі роботи, є прихват бурового інструменту, який виникає як причина інтенсивного опору грунту буру - в основному вони відбуваються при обробці гірських порід. Наслідки прихвата бурового інструменту - часткова (в деяких випадках - повна), зупинкою обертального руху бурової колони.

Внаслідок прихвата зростає тиск промивної рідини, і навантаження на привід установки, що без своєчасного ручного втручання фахівців може стати причиною виникнення аварійної ситуації і поломки обладнання. Розібратися з прихопив бурового інструменту своїми руками, без залучення додаткових бригад, можна за допомогою методу гідровібрірованія, або знижуючи рівень розчину в свердловині.

Аварійний інструмент, в залежності від особливостей конструкції, ділиться на наступні види:

Твердосплавні коронки для буріння

• Ловильний дзвін;
• Ловильний мітчик;
• Ловильний механізм плашечного типу.

Ловильний мітчик використовують для вилучення зі свердловини колонкових, або обсадних труб, які приєднуються до мітчиків різьбових з'єднань. Розміри і особливості мітчиків регламентуються згідно ГОСТ 8483-81.

Ловильний дзвін застосовується в свердловинах діаметрів від 76 до 136 мм. З його допомогою витягуються бурові труби. З'єднання виконується за допомогою зовнішньої різьби. Дзвони можуть бути прохідними і непрохідними.

Інструменти плашечного типу, вони ж труболовки, фіксують трубу за допомогою висувних розпірок. Залежно від способу фіксації виділяють внутрішні і зовнішні труболовки.
