Буроін’єкційні палі - конструкція і застосування в будівництві
Спорудження пальових фундаментів необхідно при будівництві житлових будинків на складних грунтах, при реставрації історичних об'єктів. Дана конструкція забезпечує надійність висотних будівель і тому широко використовується при будівництві не тільки заміських об'єктів, але і при зведенні будинків в мегаполісах.
Області застосування паль
Завдяки своїм технічним властивостям і якостям буроін'єкційні палі набули широкого поширення при:
- виконанні робіт на сипучих грунтах, які потребують зміцнення стінок котловану;
- зведенні багатоповерхових будівель в умовах міста в районах з щільною забудовою;
- проведенні робіт в історичному центрі міста;
- необхідності виготовлення опор під певним кутом нахилу;
- зведенні додаткових поверхів над вже наявної будівництвом.
- Висячі, які встановлюють на ділянках, де основне навантаження на грунт необхідно передати через бічну поверхню. Це необхідно там, де на ділянці будівництва грунт позбавлений міцного несучого шару.
- Стійки. Вони передають навантаження, розташовуючись в найбільш глибоких шарах грунту, через спеціально обладнану п'яту.
Дані конструкції використовують при зведенні будівель на ділянках, де необхідно гарантувати повну відсутність осипання грунту зі стінок свердловини. На особливу увагу заслужили подібні конструкції при проведенні робіт з розширення мостів і естакад, зміцненню фундаменту вже побудованих будівель, при аварійній осаді будівель.
Як влаштовані палі
Дана конструкція не відноситься числу пристроїв підвищеної складності. Вона складається з декількох деталей:
- штанга;
- муфта;
- центратор;
- бурова колонка;
- шайби;
- гайки.
Використовуючи муфти, штангу з'єднують в бурову колону. Окрему увагу творці конструкції уделают нарізці, від якої залежить така риса, як адгезія розчину. Однією з найважливіших деталей є центратор або централизатор, від якого залежить рівномірний розподіл розчину, що надходить в свердловину. За своєю висоті він завжди перевищує бурову коронку.
Гайки, що використовуються при складанні конструкції, мають різну форму, виготовляються з дрібнозернистої сталі, що пройшла спеціальну обробку, відрізняються стійкістю до дії високих температур і високий рівень твердості. Кожна така деталь проходить додаткову термічну обробку.
Технологія виготовлення паль
Буроін'єкційні палі мають безпосереднє відношення до числа буронабивних конструкцій, використання яких виправдало себе при проведенні будівельних робіт в густонаселених районах міста або на грунтах, що мають ухил.
Технологія спорудження буроін'єкційних бетонних паль вимагає дотримання певних правил і порядку виконання робіт:

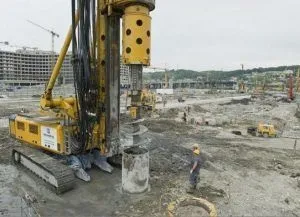

- На підготовленій для облаштування пальового фундаменту території за допомогою спеціальної установки в ґрунті бурять свердловини. Діаметр кожної з них становить не менше 40 сантиметрів, а відстань між свердловинами не перевищує 120 сантиметрів.
- Для буріння використовують порожні всередині шнекові колони. З їх допомогою в установленому місці ведеться буріння свердловин на встановлену глибину, після досягнення якої починається поступове витяг шнека, всередині якого порожнеча, з одночасним заповненням утворилася порожнечі бетоном.
- Бетон, з якого створюють буроін'єкційні палі, подають в свердловину під високим тиском. Для цього використовується пневмонагнетатель.
- Технологія виготовлення даних конструкцій вимагає наповнення свердловини до рівня верхнього краю грунту. Це процес протягом усього наповнення свердловини. Коли розчин, які через шнекову колону тече в глибину свердловини починає розтікатися по поверхні грунту, після того як шнек підніму і витягнуть, свердловина може вважатися наповненою.

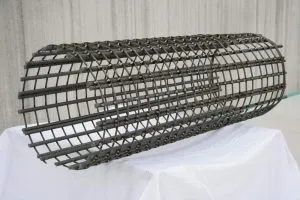

Після заповнення свердловини бетоном в неї занурюють каркас, виготовлений з арматури. Відповідно до СНіПами для виготовлення каркаса використовують арматурні стержні діаметром 1,8 сантиметра.
Вимоги до технологічного процесу по створенню паль
Всі роботи, пов'язані з виготовленням даних конструкцій, засновані на тому, що технологія їх виробництва та пристрій паль повністю відповідає вимогам СНиП. Це означає, що для спорудження каркаса, встановленого в кожну заповнену бетоном свердловину, необхідно:
- 6 арматурних стержнів зазначеного діаметра, яка використовується арматура відповідає класу А3;
- діаметр готового каркаса повинен бути не менше 140 міліметрів;
- каркас розділений на секції, а довжина кожної з них не повинна перевищувати 1170 сантиметрів.

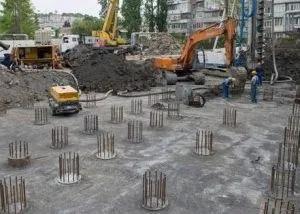

Технологія виготовлення даних конструкцій вимагає, щоб більші свердловини армованого каркасами, звареними безпосередньо на будівельному майданчику. Для додаткового посилення застосовується зовнішнє армування за допомогою арматурних кілець. Виготовлені вони з металу, товщина якого досягає 0,9 см, а ширина кожного кільця не менше 6, але не більше 9 сантиметрів.

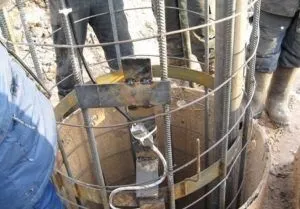

Кожне кільце жорсткості оснащено фіксатором, завдяки яким забезпечується точне і рівномірне розташування каркаса в заповненій бетоном свердловині. Для того щоб була дотримана технологія виготовлення буроін'єкційні палі повинні мати захисний шар бетону, розташований навколо каркаса. Товщина такого шару не менше 7 сантиметрів. Бетонування проводиться складом марки М300.
Приготована суміш бетону має таку консистенцію, яка забезпечує вільне проходження складу по порожньому шнеку. До її складу додається затверджений СНиПом пластифікатор, що забезпечує пластичність бетону. Буроін'єкційні свердловини виготовляються при безперервних поступальних і зворотних рухах шнека, розчин подається під постійним тиском. У тих випадках, коли тиск в системі падає, сповільнюється швидкість руху шнека.
Армований каркас опускають в свердловину не пізніше, ніж через 20 хвилин після заповнення її розчином бетону.
