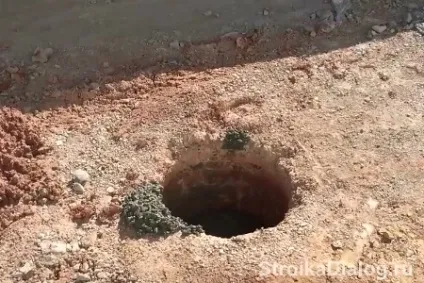

Буріння свердловин під стовпи

Будь заміський ділянку обов'язково огороджується, хоча б для позначення меж власності. Крім того зводяться різні будови: капітальна будівля і різні господарські будівлі, шпалери для кучерявих чагарників і рослин, альтанки і так далі. У всіх випадках влаштовується фундаменти, досить часто столбчатой конструкції, для яких необхідно буріння отворів під стовпи.

Робота може бути виконана з використанням спеціальних тех. коштів, розміщених на автомобільній платформі. Кваліфіковані фахівці швидко і якісно проведуть бурові роботи. Але такі послуги дорогі, а також для заїзду на ділянку потрібно наявність досить великого вільного місця, що на вже облаштованому ділянці не завжди можливо. Особливо це невиправдано при бурінні ям під стовпи для забору, що відрізняються невеликими обсягами. У більшості випадків такі роботи виконуються садовими бурами.

різновиди інструменту

У продажу представлена велика різноманітність бурових пристроїв і пристосувань.

з електроприводом, але забірний огорожу, найчастіше, влаштовується в першу чергу, коли до ділянки ще не підведено електропостачання;

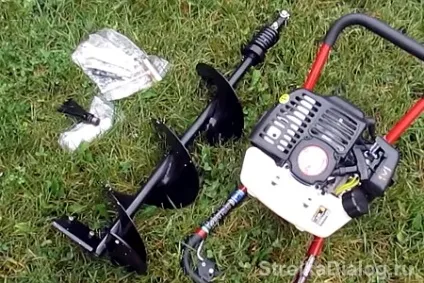

з бензиновими або дизельними двигунами.

Робота з такими інструментами зручна і дозволяє швидке і легке виконання. Але вартість мотобури досить висока. Тому, якщо не планується підробіток на сусідніх ділянках, це навряд чи буде економічно виправдано. Звичайно, можна не купувати мотобур, а взяти його в тимчасову оренду. Але в грунті нерідкі випадки наявності каменів. Паркани споруджуються уздовж проїздів або вулиць, на яких дорожнє покриття влаштовуються на кам'янистому або щебеневої основи, це практично неминуче, що може привести до поломки дорогого інструменту. В цьому випадку, швидше за все, доведеться оплачувати його повну вартість. Якщо необхідно мала кількість отворів, то можна найняти людину з мотобур, але самостійне буріння під стовпи обійдеться значно дешевше.

ручні бури

Залежно від конструкції розрізняють такі види:

Що складаються з трубчастої штанги довжиною близько метра, закріпленої на кінці фрезою з 2-х лопатей і розташованої зверху рукояті. Це найпростіший і надійний вид інструменту, але для буріння потрібно докласти досить значні зусилля, а можлива глибина свердловини складе до 2-х м при однаково можливий діаметрі отвору (найчастіше 150 мм).

Бур з комплектом знімних фрез різного діаметру.

Вдосконалені шнекові бурильні пристрої, в яких ріжучі лопаті закріплені знизу, а далі розташовується гвинтовий шнек. Це дозволяє протягом одного робочого циклу виконувати виїмку більшої кількості грунту, що значно прискорює процес буріння.

Інструменти можуть мати кілька фрез і штанги з роз'ємами, що дозволяє збільшити заглиблення стовпів паркану до потрібної позначки. Важлива і корисна деталь - можливість подовжувати рукоять, що дозволяє виконувати роботу силами 2-х і більше осіб. При цьому можна пробурити свердловини великої глибини зі збільшенням швидкості проходки.

Ручні бури ТІБЕ. Мають більш складною конструкцією. В основному застосовуються в стовпчастих фундаментах під будівлю або інших допоміжних будівлях. Свердловини виходять широкими і з можливістю влаштування розширення п'яти.

Такі бурові інструменти забезпечені широкими грунтопріёмнікамі, в яких може накопичуватися більшу кількість землі з наявністю каменів діаметрами ≤ 5 см. Для розширення п'яти свердловини служать спеціальні відкидні лопатки, що включаються в роботу в кінці буріння.

Замість плоских різальних крайок можуть бути кромки зубчастої форми, що значно краще забезпечує більш легке розпушування грунтів, підрізування зустрічаються коренів рослин і полегшує буріння.

При виборі, ніж пробурити землю під стовпи необхідно керуватися технічними характеристиками інструментів і зручністю роботи з ними. Важливо звернути увагу на гостроту лез, так як переважна більшість виробників не виконують заточку виробів. Тому при придбанні готових інструментів перед їх використанням обов'язково виконується заточка наконечника і граней лопатей. Для цього рекомендується використовувати болгарку, хоча можна це зробити і звичайним напилком, але це буде дуже трудомістким і займе багато часу.

Будь-які різновиди ручних інструментів і мотобури можна застосовувати тільки в піщаних і глинистих ґрунтах. Для розробки кам'янистих грунтів потрібно застосування спеціальних бурильних установок оснащених долотом і грейфером. При ручній розробці знадобляться лом або відбійний молоток і звичайна лопата.

На яку глибину закопувати стовпи для забору

Необхідна заглиблення вибирається з урахуванням наступних факторів:

габаритних розмірів забору по висоті і ширині прольотів, типу і виду забірного заповнення, його ваги. Якщо забір суцільної, то це призводить до високої парусності конструкції, що збільшує вітрові навантаження. В основному висота зборів вибирається в 2 м, а довжина прольотів 2,5 м. Мінімальна глибина установки стовпів для забору на позначці дорівнює 1/3 його висоти. Для навішування воріт стовпи повинні заглиблюватися трохи глибше;
велике значення має вид грунтів і рівень розташування горизонту залягання підземних вод. На нестійких грунтах або якщо ділянка піддається регулярним затоплень, свердловини буряться нижче відміток сезонних промерзань. Глибина закопування стовпа в щільних і однорідних грунтах приймається 0,7 ... 1 м.

Перетин отвори залежить від матеріалу і розмірів забірного стовпа. Розміри свердловин повинні забезпечувати якісне бетонування стовпів, але якщо зазори між стовпом і стінками свердловини будуть більше 5 см, то це зайве розпушити грунт, що може не забезпечити достатню жорсткість фундаменту. Якщо стовп дерев'яний, то для його довговічності потрібно обов'язково обробити знаходиться в землі частина антисептиками і обгорнути її руберойдом у два шари, що збільшує розміри його перетину. Дерево не повинно стикатися з грунтом і знизу. Цю вимогу рекомендується для будь-яких матеріалів стовпів, а для дерева воно обов'язково. Для цього в свердловину заливається 10-ти см шар цементного розчину або засипається пісок. Це треба враховувати при розрахунках, на скільки заглиблювати стовпи для забору.

Порядок виконання ручного буріння

Розмітка розташування свердловин. Спочатку сторожками закріплюються кути ділянки. Від них за допомогою рулетки розмічається положення проміжних стовпів, воріт і хвіртки з закріпленням дерев'яними кілочками.
Перед початком забуріванія рекомендується викопати невеликі ямки за розміром майбутньої свердловини або просто розпушити верхній шар грунту за допомогою лопати.
Садовий бур встановлюється на зазначене місце строго вертикально. Далі виконується проворачивание інструменту з натиском на рукоять. Вже через 30 ... 40 см в глинистих ґрунтах може виникнути утруднення провертання. Посилювати тиск не потрібно. Бур витягується із землі і в отриману лунку заливається вода, приблизно через 30-ть хвилин робота може бути продовжена, за цей час верхній шар грунту в свердловині досить зм'якшиться. Для забезпечення безперервності процесу буряться відразу кілька свердловин. Поки грунт отмокает в одних, робота триває в сусідніх. Під час буріння інструмент періодично виймається з очищенням від вийнятого ґрунту простим ножем. Якщо бур застряг в свердловині, виконується його легке погойдування в різні боки і невелике прокручування в зворотну сторону. Заглиблення стовпів паркану виконується на одному рівні. Контроль виконується за допомогою рулетки або дерев'яного бруска. Вертикальність занурення контролюється вертикальним лазерним рівнем. При необхідності проводиться нарощування штанги.
Після буріння інструмент ретельно очищається від бруду, погнутість лопатей виправляється, а пошкоджені лопаті ремонтуються або замінюються. Перед прибиранням на зберігання виконується забарвлення пристосування антикорозійною фарбою.

Як зробити ручний бур для стовпів своїми руками

Виготовлені на заводах бури не завжди відповідають індивідуальним вимогам, часто не вдається заглибитися на потрібну глибину або забезпечити плановане перетин лунки. Тому, незважаючи на доступну ціну заводських виробів, багато народні умільці воліють самостійне виготовлення. Розглянемо, як виготовити бур для стовпів власними силами. Для виготовлення найпростішого інструменту потрібно наступні матеріали:

сталева водопровідна труба довжиною 150 см з внутрішнім діаметром ≥ 15 мм для штанги. Для можливості подовження штока знадобляться перехідні муфти та відрізки труби довжиною 50 і 100 см;
відрізок 20-ти мм сталевої труби довжиною 60 см для рукояті;
свердло для свердління 15-ти мм отворів в металі для наконечника. Якщо за основу застосувати сталевий брухт, то свердло буде не потрібно;
диск діаметром 150 ... 200 мм від циркулярної пилки, замість такого диска можна застосувати сталеву пластину завтовшки ≥ 3 мм, з якої болгаркою вирізається коло необхідного діаметра. Після розрізання кола на дві однакові половини і заточки крайок, виходить міцна і надійна фреза.

Порядок виготовлення саморобного бура для стовпів:

приварка свердла до нижнього кінця штанги;
фіксація на зварюванні лопатей, кут між половинками повинен становити близько 30-ти градусів;
нарізкарізьблення на кінці штока, закручування перехідною муфти на штангу, для запобігання від розкручування в процесі роботи рекомендується додаткове кріплення зварюванням. Число подовжують ланок залежить від планованих глибин свердловин;
до труби-подовжувачі перпендикулярно приварюється рукоять, для посилення з'єднання використовуються трикутні сталеві косинки з кріпленням на зварюванні. Для зручності роботи на ручки надягають старі гумові ручки від велосипедного керма;
на додатковій трубі нарізається різьба для вкручування в муфту на основному штоку. Додаткове кріплення забезпечується установкою болта з гайкою в просвердлений наскрізний отвір в муфті і верхньої трубі;
загострювання лез лопатей. Ріжуча кромка заточується таким чином, щоб при обертанні вістря було спрямоване вниз;
прочищення всіх деталей і зварних швів наждачним папером, нанесення грунтовки і фарбування.

Якщо передбачається установка змінних фрез, то для їх кріплення до штанги під кожну лопать приварюються невеликі сталеві пластинки з 2-ма просвердленими отворами. Установка фрез виконується з кріпленням кожної на два болтика М6 з шайбами і гайками. Гайки, щоб уникнути негативного впливу на для буріння, закручуються зверху лопатей.
