Бульбашкова діаграма (bubble chart)
Більшість з тих, хто хоч раз будував графіки в Microsoft Excel або PowerPoint, помічали незвичайний і забавний тип діаграм - бульбашкові (bubble chart). Багато хто бачив їх в чужих файлах або презентаціях. Однак, в 99 випадків з 100, при спробі самостійно побудувати таку діаграму вперше, користувачі стикаються з рядом неочевидних складнощів. Зазвичай Excel або відмовляється її створювати взагалі, або створює, але абсолютно незрозумілого вигляду, без підписів і наочності.
Давайте розберемося в цій темі.
Що таке бульбашкова діаграма

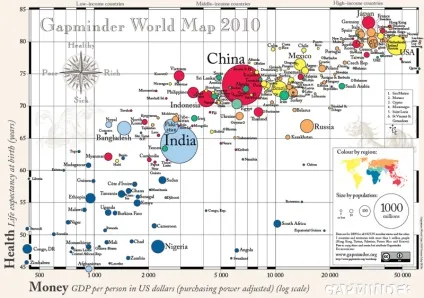

По горизонтальній осі Х відкладається середній річний дохід на душу населення в USD. За вертикальної осі Y відкладається середня тривалість життя в роках. Розмір же (діаметр або площа) кожного бульбашки пропорційний населенню кожної країни. Таким чином, на одній плоскій діаграмі вдається відобразити тривимірну інформацію.
Додаткове інформаційне навантаження несе ще й колір, що відображає регіональну приналежність кожної країни до певного континенту.
Як побудувати бульбашкову діаграму в Excel
Найважливіший момент при побудові бульбашкового діаграми - правильно підготовлена таблиця з вихідними даними. А саме - таблиця повинна складатися виключно з трьох стовпців в наступному порядку (зліва-направо):
- Параметр для відкладання по осі Х
- Параметр для відкладання по осі Y
- Параметр, що визначає розмір бульбашки

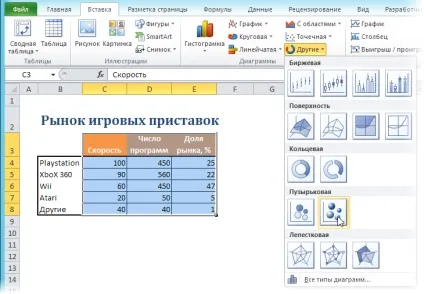

Візьмемо для прикладу ось таку таблицю з даними по ігрових приставок:
Щоб побудувати по ній бульбашкову діаграму, потрібно виділити діапазон C3: E8 (строго - тільки помаранчеві і сірі осередки без стовпчика з назвами) і потім:
Отримана в результаті діаграма буде відображати швидкодію приставок по осі X, число програм для них по осі Y і частку ринку, займаного кожної приставкою - як розмір бульбашки:
На жаль, Excel не дозволяє автоматично прив'язувати колір бульбашок до вихідних даних (як в прикладі вище з країнами), але для наочності можна швидко відформатувати всі бульбашки в різні кольори. Для цього клацніть правою кнопкою миші на будь-якому бульбашці, виберіть команду Формат ряду даних (Format series) з контекстного меню і включіть опцію Різнобарвні точки (Vary colors).
Проблема з підписами
Загальною труднощами, з якою стикаються абсолютно всі користувачі при побудові бульбашкових (і точкових, до речі, теж) діаграм, є підписи до бульбашок. Стандартними засобами Excel можна вивести в якості підписів тільки значення X, Y, розмір бульбашки або називання ряду (загальне для всіх). Якщо згадати що при побудові бульбашкового діаграми ви не виділяли стовпець з підписами, а тільки три стовпці з даними X, Y і розмір бульбашок, то все виявляється в общем-то логічно: те, що не виділено - в діаграму саме ніяк потрапити не може.
Вирішити проблему підписів можна трьома шляхами:
Вручну перейменовувати (міняти) підписи для кожного бульбашки. Можна просто клацнути мишею по контейнеру з підписом і ввести з клавіатури нову назву замість старого. Очевидно, що при великій кількості бульбашок цей спосіб починає нагадувати мазохізм.
Спосіб 2. Надбудова XYChartLabeler
Неважко припустити, що з подібною проблемою до нас з вами стикалися і інші користувачі Excel. І один з них, а саме легендарний Rob Bovey (дай бог йому здоров'я) написав і виклав у відкритий доступ безкоштовну надбудову XYChartLabeler. що додає в Excel цю відсутню функцію.

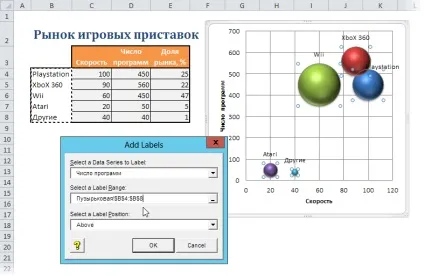

Після установки у вас з'явиться нова вкладка (в старих версіях Excel - панель інструментів) XY Chart Labels:
Виділивши бульбашки і скориставшись кнопкою Add Labels можна швидко і зручно додати підписи відразу до всіх бульбашок в діаграмі, просто задавши діапазон комірок з текстом для підписів:
