Як зробити котел для лазні з труби

Виготовити котел для лазні з труби можна досить легко при наявності у майстра навичок роботи зі слюсарними інструментами і металом. Крім цього буде потрібно наявність в домашній майстерні певного переліку робочих інструментів.

Якщо не вистачає коштів для зведення і обробки банного комплексу та придбання автоматично функціонуючої системи опалення, то котел для банного комплексу можна виготовити своїми руками зі шматка труби відповідного діаметру і розміру. Такий підхід дає можливість заощадити пристойні гроші при оснащенні банного комплексу. Крім труби відповідного діаметру і довжини котел для банного комплексу можна виготовити з використанням бочки з металу або металевих листів. Такий котел не має автоматичної системи регулювання, але він забезпечує ефективний прогрів приміщень.

Опалювальні прилади банного комплексу є його серцем. Від якості їх функціонування залежить ступінь комфорту в процесі експлуатації лазні.

Наш час установка в банному комплексі опалювальних приладів із системою опалення стала дуже популярною. Монтаж котла для обігріву та системи опалення в лазні є трудомісткою і дуже відповідальною роботою. Встановлений котел виконує ті ж функції, що і банна піч. Він виконує:

Саморобні опалювальні агрегати, що виконують весь спектр покладених на них функцій, стають в останні роки дуже популярними.

Як здійснити виготовлення опалювального агрегату для банного приміщення з використанням металевої труби?

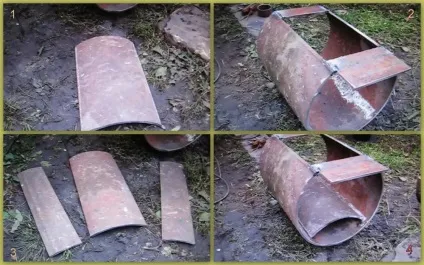

Найбільш просте опалювальний пристрій для банного комплексу можна виготовити з шматка металевої труби. Агрегат саморобного котла може розташовуватися в вертикальному і горизонтальному положенні. Для здійснення робіт з конструювання котла потрібно наявність зварювального апарату і кутової шліфувальної машини.

Перед тим як приступати до виготовлення котла з труби для лазні, слід розробити креслення конструкції із зазначенням розмірів всіх конструктивних елементів

При складанні горизонтального котла для лазні з труби, її шматок слід заглушити з одного кінця, а на протилежному кінці монтується дверцята. Вся конструкція становить топку, в яку в процесі подальшого монтажу вваривают коліно трубопроводу опалення. Зверху над топкою монтується металевий бак для води. В процесі функціонування агрегату опалення відбувається нагрів води в коліні і її підйом в бак. За законами фізики місце піднімається розігрітій води займає холодна. Прогрів всього об'єму води відбувається досить швидко і рівномірно.

Збоку труби-топки монтується полку з камінням за допомогою, якої здійснюється генерування пари в період здійснення банних процедур.

Котел з труби для лазні при його виготовленні і монтажі своїми руками має досить низьку ціну. При наявності деяких навичок правильного поводження з металом такий агрегат для обігріву можна виготовити досить швидко і надати йому досить оригінальний зовнішній вигляд, що дозволить органічно вписати установку в дизайн банного комплексу.

Виготовлення вертикального агрегату з труби для обігріву

Котел для лазні своїми руками з труби являє собою досить просту конструкцію. Щоб виготовити вертикальну конструкцію котла, потрібно заздалегідь підготувати відрізок 20-дюймової труби довжиною 1000 мм, три шматка будівельної металевої арматури діаметром 14 мм, металева дверцята для піддувала.

Труба виконує роль корпусу опалювального пристрою, всередині якого на трьох рівнях виготовляються опори з арматури. Опори першого рівня розташовуються в самому низу корпусу опалювального агрегату. Опори другого рівня розташовуються на висоті, яка залежить від розміру заготовленої поддувальной дверцята. Третій рівень опор розміщується в 20 см від верхнього краю труби. Для виготовлення дна пристрої використовується кругла заготовка з листового металу, яка за розміром дорівнює діаметру труби використовуваної в якості корпусу опалювального приладу. Товщина металу заготовки повинна бути не менше 4 мм.

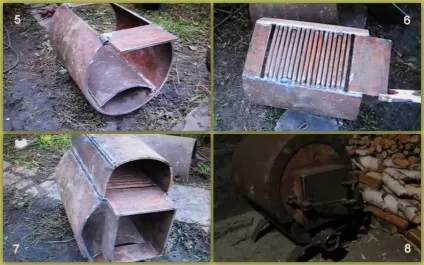

Котли, що застосовуються для опалення банного приміщення, працюють на твердому паливі і містять у своїй конструкції колосник. Цей елемент конструкції являє собою грати, виготовлену з чавуну. Цей конструктивний елемент забезпечує надходження кисню повітря до палаючого палива і видалення згорілих залишків. У домашніх умовах колосник можна виготовити з листової металевої заготовки відповідного діаметру шляхом проробляє в ньому довгастих отворів. Верхня кришка такого опалювального пристрою одночасно використовується для розміщення каменів для парогенераціі. У центрі верхньої кришки виготовляється отвір, в якому закріплюється кільце для фіксації димової труби.

У трубі вирізається отвір для з'єднання з металевим коробом, довжина якого повинна бути трохи більше товщини стіни, через яку короб виводиться в топкову. У коробі розташовуються топковий і зольний відсіки, які оснащуються з боку топкової кімнати дверцамі.Прі проведенні остаточного складання спочатку труба з'єднується з коробом, після чого вони повинні знаходитись встановлюються колосник дно і кришка корпусу.

Після складання корпусу проводиться монтаж опалювального пристрою безпосередньо в банному комплексі. Після установки пристрою проводиться монтаж димової труби. Після закінчення всіх монтажних робіт здійснюється укладання каменів і монтаж теплового екрану з цегли. При його монтажі слід пам'ятати, що в нижній частині слід зробити отвори для здійснення циркуляції повітря. Така конструкція екрана дозволить швидко і ефективно прогрівати весь обсяг приміщення банного комплексу.

Виготовлення котла для банного приміщення з бочки

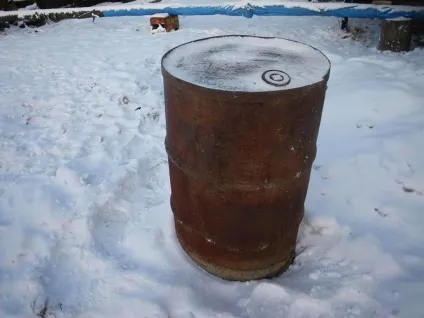

Для виготовлення опалювального агрегату з металевої бочки потрібно заготовити бочку об'ємом 200 л. В процесі проведення робіт буде потрібно наявність таких інструментів: зварювальний апарат та болгарка. В якості корпусу опалювального пристосування служить металева бочка. Корпусбочки розділяється на дві нерівні частини, велика частина використовується для конструювання топкового відділення, менша - в якості котла для нагрівання води.

У нижній частині бочки робиться отвір для піддувала і обладнується дверцятами. У бочці вище розташування дверцята піддувала встановлюється решітка колосника, а в корпусі бочки робиться отвір для топкової камери. Готове отвір топкової обладнується дверцятами. Вище топки розташовується кам'янка і заповнюється річковим каменем або шматками керамічних електроізоляторів. Ці матеріали здатні добре утримувати теплову енергію. Для надійної фіксації каменів і попередження їх випадання з кам'янки слід до конструкції приварити прут з будівельної арматури. Корпус кам'янки на котлі можна виготовити як з труби відповідного діаметру, так і просто у вигляді решітки з арматурних прутів, яка повинна бути закріплена на відстані 35-40 см від колосника. Після закінчення монтажу опалювального пристрою та установки його за місцем експлуатації на останньому етапі проводиться установка труби димоходу.

Обладнати баню котлом власного виготовлення досить просто, так як цей пристрій має просту конструкцію.

Особливості створення котла тривалого горіння

При використанні звичайного класичного котла тверде паливо згорає дуже швидко - протягом 2-3 годин. Таке швидке горіння палива не завжди влаштовує при експлуатації пристрою в банному комплексі. так як в процесі прийому банних процедур виникає необхідність бігати час від часу до топки для підкладання палива.

Вирішити цю проблему можна шляхом використання котлів тривалого горіння. Ці пристрої дозволяють при однакових обсягах палива термін горіння останнього продовжити до 20-30 годин. Це досягається шляхом обмеженого доступу кисню в область спалювання палива.

Принцип роботи цього опалювального обладнання полягає в наступному. Завантаження палива здійснюється через завантажувальний отвір, яке розміщується на корпусі пристрою. Підпал палива здійснюється в верхній частині котла. Над завантаженим паливом розташовується обмежувач, який має конічний наконечник. У процесі горіння палива відбувається поступове опускання обмежувача, при цьому обмежується доступ повітря до вогнища горіння. При опусканні обмежувача в нижню частину печі потрібно дозавантаження печі новою порцією палива. При використанні котлів тривалого горіння не відбувається надмірного виділення теплової енергії, що не вимагає установки акумулюючої ємності. Ця особливість паливної установки робить її дешевше, а процес монтажу простіше.
