Будівництво Останкінської телевежі

Останкінську вежу побудували всього за сім років, проте тільки на проект пішло років зо три. Є легенда, що творець вежі - конструктор Микола Нікітін, - придумав форму цієї грандіозної споруди всього за одну ніч: прообразом вежі стала перевернута лілія з дуже товстим стрижнем. І ось, - голка телевізійної вежі височить над містом ось уже 46 років ...

Спочатку, втім, вежа могла стати схожою на перевернуту лійку: радянські конструктори переконували Нікітіна в тому, що конусообразное підставу вежі треба зробити суцільним - інакше, мовляв, не витримає.

Але Нікітін був дуже досвідченим конструктором: в його «багажі» - розрахунок каркаса Палацу Рад і МГУ, сталінської «висотки» в Варшаві та пам'ятника «Батьківщина-мати» в Полтавае. Маловідомий факт: в кінці 60-х років Нікітін - на замовлення однієї японської компанії - створив проект 4-кілометрового (!) Хмарочоса, який отримав негласне ім'я «Вежа Нікітіна-Травушем 4000". Чи не побудували її більше через політико-бюрократичних нестиковок, ніж через нездійсненності.
Ну а Нікітін взагалі хотів зробити у вежі чотири опори. Компромісним варіантом стали 10 опор.

Фундамент закладено в грунт на глибину 4,65 метра. Передбачається, що він осяде на 3-3,5 сантиметра. Стійкість вежі на перекидання має шестикратний запас.

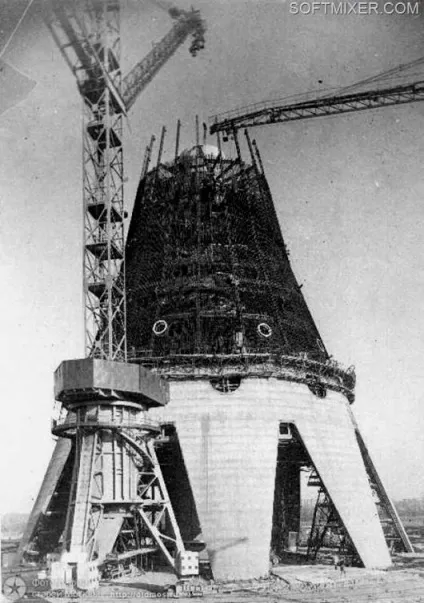

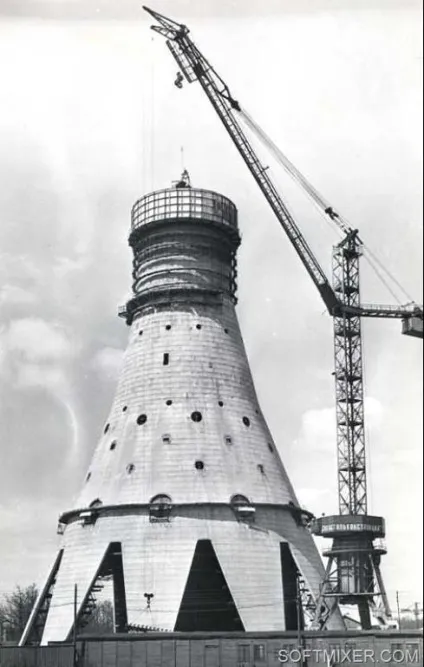

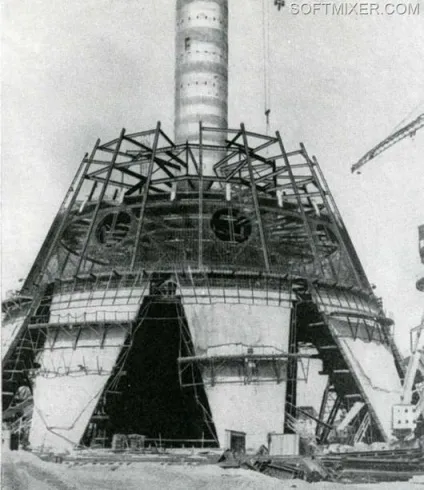

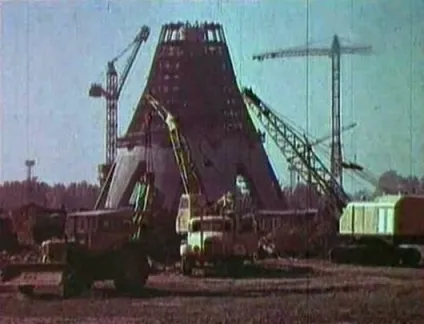

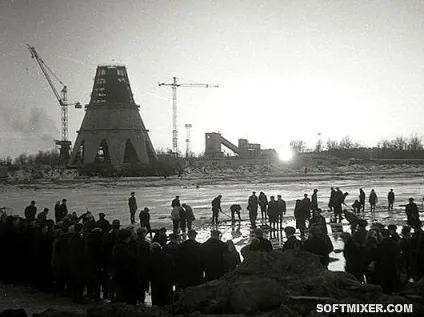

Залізобетонна опора всієї споруди-це тонкостінна конічна оболонка, яка спирається десятьма залізобетонними "ногами" на банкетки фундаменту. Діаметр нижньої основи цієї оболонки - 60,6 метра, а на висоті 63 метрів він дорівнює 18 метрам.

Верхня частина залізобетонного стовбура, починаючи з висоти 321 метр, виконана у вигляді циліндра з зовнішнім діаметром 8,1 метра. Товщина стін біля основи башти - 500 міліметрів.

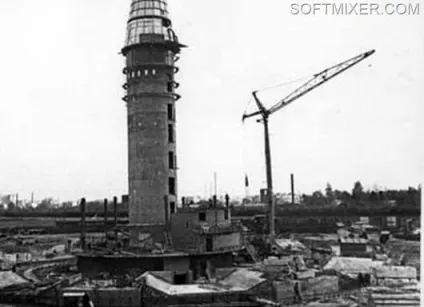

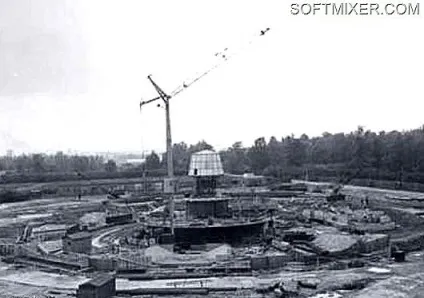

У центрі конічного підстави на самостійному фундаменті (кругла залізобетонна плита діаметром 12 метрів і завтовшки 1 метр) зведений залізобетонний стакан висотою 63 метра і діаметром 7,5 метра. У цій склянці проходять швидкісні ліфти, силові кабелі, кабелі зв'язку, шахта з водопровідними і каналізаційними стояками і аварійна сталева сходи.

На склянку спираються кінці балок п'ятнадцяти міжповерхових перекритті, в між склянкою і конусним підставою проходить сходова клітка. Спорудження роздільних фундаментів для двох незалежних конструкцій - вежі і склянки - дозволяє передати на грунт різне тиск при їх нерівномірного осідання.

Під дією вітрового навантаження верхня частина башти може коливатися, і відхилення її вершини при сильному вітрі може досягти 10 метрів.
При вітрах, які бувають в Москві досить часто, в середньому раз в тиждень, відвідувачі оглядових майданчиків і ресторану будуть відчувати коливання вежі приблизно так само, як качку корабля з амплітудою 8 сантиметрів при періоді коливань в 10 секунд.
Є у вежі ще один "ворог". Це ... сонце. Через одностороннього нагріву ствол переміщається (від викривлення) у вершини на 2,25 метра, в на рівні оглядових майданчиків - на 0,72 метра.

Для зменшення деформацій від вітрових навантажень і від одностороннього нагріву на відстані 50 міліметрів від внутрішньої поверхні стовбура натягнуто 150 сталевих тросів. Загальне зусилля їх натягу одно 10400 тоннам-це вага океанського пароплава. Троси візьмуть на себе розтягуючі зусилля і захистять бетон від тріщин, а, отже, арматуру - від корозії.
На залізобетонної частини вежі встановлено кілька металевих антен загальною висотою в 148 метрів. Антени виконані у вигляді сталевих труб. Усередині труб є жорсткі діафрагми. Для обслуговування антен до висоти 470 метрів використовується спеціальний ліфт. Щоб оглядати і демонтувати вібратори, а також періодично фарбувати сталеві конструкції антен, встановлюються 6 майданчиків з перилами і підвішуються люльки.

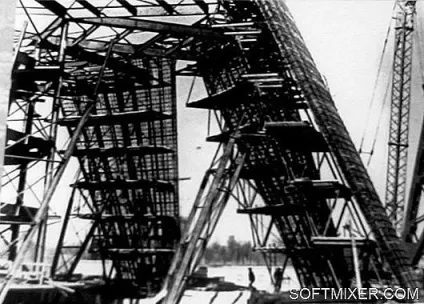

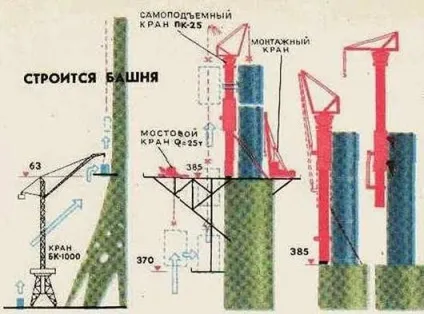

При будівництві вежі широко використовувалися найостанніші досягнення будівельної техніки. Унікальним баштовим краном БК -1000 вантажопідйомністю 16 тонн (при вильоті стріли 45 метрів) збиралися і монтувалися металоконструкції. Стовбур вежі споруджувався за допомогою єдиного в світі самопідйомної агрегату вагою близько 300 тонн. Бетон цього агрегату доставляли ліфти.

На окремому майданчику гусеничним краном СКГ-100 (вантажопідйомністю 100 тонн) збиралися секції металевих антен. Це була контрольна збірка. Одночасно на антенах монтувалось обладнання і встановлювалися вібратори.
Потім секції антени знову розібрали, і окремі їх частини - царги - подавалися краном на перевантажувальний майданчик на висоту 63 метри. Потім спеціальним краном, встановленим на стовбурі вежі, перші царги піднімалися на вершину вежі і монтувалися так, що вони увійшли всередину її стовбура на 10 метрів. А після цього монтаж вели за допомогою повзучого крана.

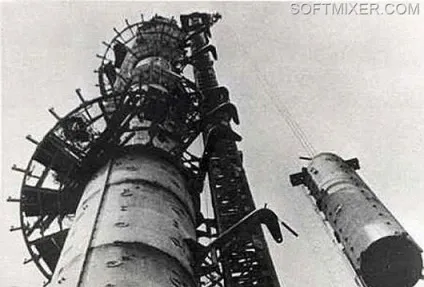

Останнє, саме верхня ланка кран піднімає за його середину. Для збереження вертикального положення ланки його нижній кінець штучно утяжеляется.

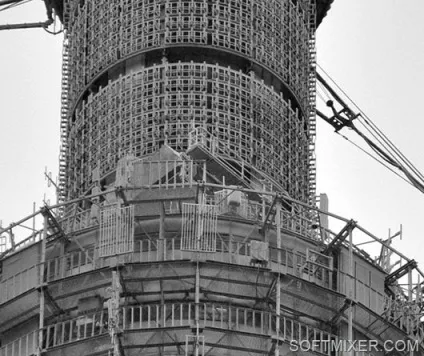

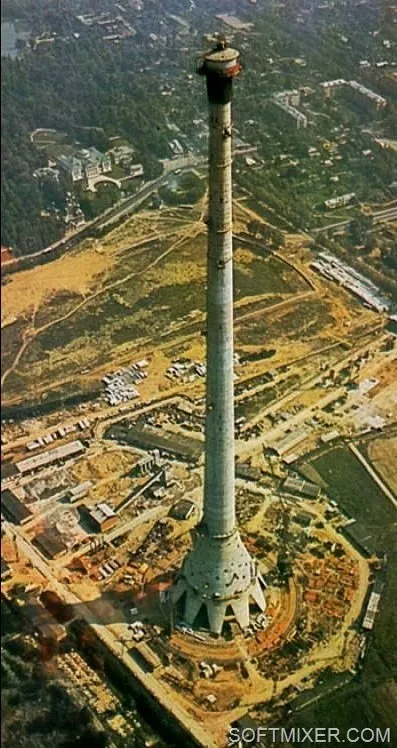

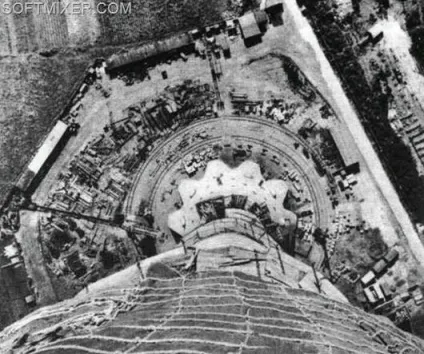

З висоти 385 м видно кільцеві шляху наземних кранів. На передньому плані знімка видно брезентовий "спідниця" з мотузковим каркасом За нею розміщуються підвісні помости, з яких ведуться роботи по закріпленню зовнішньої опалубки і огляд зовнішньої поверхні бетону.

Ще один маловідомий факт: башта являє собою конструкційно іграшку-неваляшку. І це теж заслуга Нікітіна. Він запропонував заповнити виритий котлован просіяним річковим піском, який став подушкою. На ній і відлили бетонну основу шириною 60 метрів і завтовшки 3,5 метра. На цій підставі і стоїть вежа - причому з 11-кратним запасом по міцності.

Відхилення самої вежі по вертикалі при самому сильному вітрі - один метр, максимальне відхилення шпиля при урагані - 11,5 метрів. А міцність тонкостінної бетонної конструкції надали півтори сотні сталевих канатів, кожен з яких розтягнутий з силою в 70 тонн.
