Будівництво каналізаційних колодязів проектування, розрахунок обсягу, вимоги
Проектування та будівництво
Якщо планується будівництво каналізаційного колодязя на власній земельній ділянці, і ви збираєтеся робити це своїми руками, потрібно знати, які етапи роботи вас чекають.
Насамперед потрібно визначити тип колодязя: накопичувальний або дренажний.
Залежно від цього, буде потрібно створити проект.
Він повинен включати розміри споруди, перелік елементів конструкції, а також дані про місце розташування колодязя на ділянці.
Останні регламентуються нормами СНиП та положеннями СЕС, тому в обов'язковому порядку повинні дотримуватися.

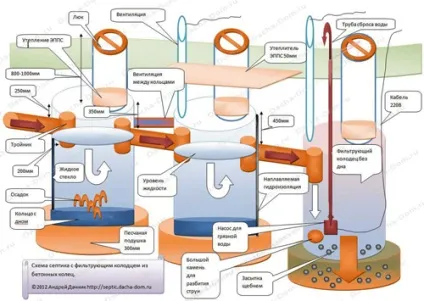

Каналізаційний колодязь, схема по СНиП
Проект, після завершення, потрібно затвердити в СЕС, тільки отримавши дозвіл на будівництво, можна приступати до монтажу.

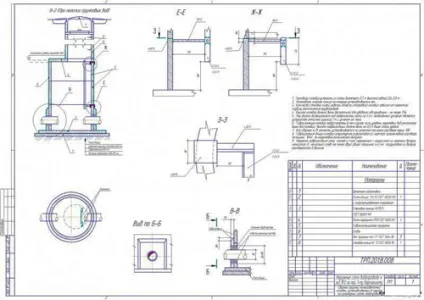

Проектування каналізаційного колодязя по СНиП
При проектуванні споруди важливо не тільки дотримуватися всі точні характеристики, але і правильно визначити відповідний матеріал, з якого буде зроблений колодязь.

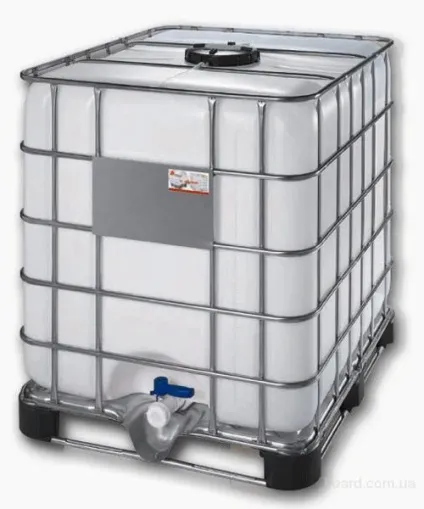

На сьогоднішній день спорудити його можна з безлічі матеріалів, навіть з покришок або старих бочок.
Але, найбільш високою популярністю, зважаючи на свою практичності і довговічності, користуються конструкції з наступних матеріалів:
- вологостійкий цегла - такі колодязі прослужать кілька десятків років. Але, пристрій ускладнюється тим, що слід приділяти підвищену увагу герметичності. До того ж, вартість цегли досить висока, що ставить під питання вигоду такого будівництва;
З огляду на той факт, що найчастіше перевага віддається бетонним кільцям, послідовність монтажу розглянемо на їх прикладі.
Будівництво каналізаційних колодязів такого типу можна виконати власноруч:

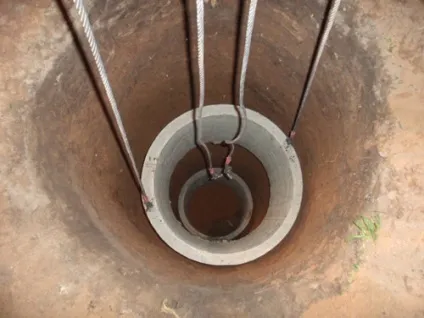

Монтаж колодязя з ЖБ кілець
- викопати котлован відповідного обсягу. Він повинен бути більше, ніж обсяг самого колодязя;
- ущільнити грунт на дні ями;
- зробити піщану подушку висотою в 20 см;
- облаштувати дно. Можна виконати заливку цементом, а можна укласти готову бетонну плиту;
- опустити в котловану першої бетонне кільце;
- герметизувати його стик з дном за допомогою цементного розчину і бітумної мастики;
- до раніше проробленому отвору в кільці під'єднати каналізаційну трубу, обмазати стик бітумом для додання герметичності;
- опустити другу бетонне кільце, обробити шов цементним розчином і гідроізоляцією;
- встановити бетонне перекриття, на яке згодом залишиться змонтувати люк.

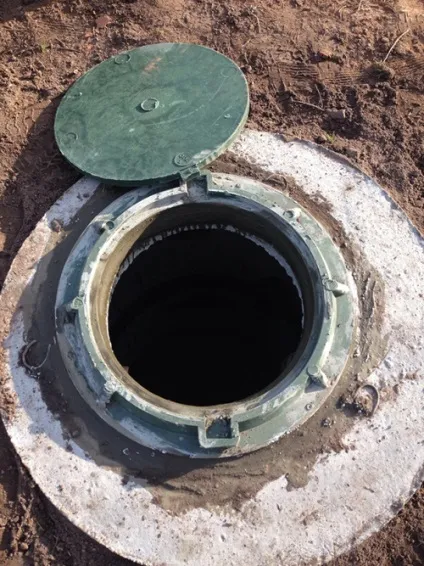

Колодязь з ЖБ кілець встановлений
Якщо планується дренажний колодязь, то замість герметичного дна тут буде розташовуватися шар щебеню середньої фракції. Висота його складе приблизно 40-50 см.
вимоги СНиП
З основних вимог СНиП можна виділити наступні:

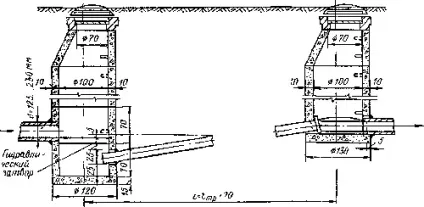

Схема колодязів з бетонних кілець по СНиП
- колодязь обов'язково повинен бути герметичним. Наявність дренажного шару замість дна можливо тільки при добовому обсязі стоків до 1 м 3;
- колодязь повинен розташовуватися на ділянці з урахуванням мінімальної відстані до всіх його об'єктів, обумовленого в цьому ж документі;
- колодязь обов'язково повинен бути оснащений кришкою, що запобігає поширення запахів по ділянці і потрапляння всередину споруди сміття;
- глибина колодязя не може перевищувати 3 метри.

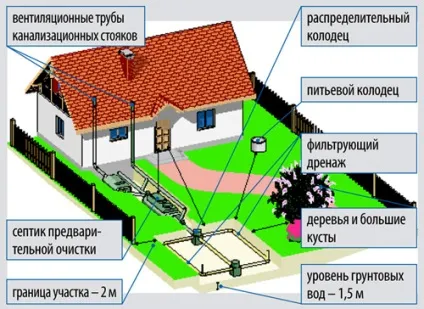

Схема розташування каналізаційного колодязя
Що стосується розташування каналізаційного колодязя по відношенню до інших споруд, що знаходяться на ділянці, то воно повинно бути таким:
- не менше 5 метрів від житлового будинку;
- більше 1 метра від господарських будівель;
- мінімум 2 метри від сусідського паркану;
- 30 метрів від свердловини або колодязя з питною водою;
- 3 метра від автодороги.
При недотриманні цих параметрів проект не буде затверджений в СЕС.
Як розрахувати обсяг
Один з головних показників - це обсяг каналізаційного колодязя.
Його потрібно розрахувати так, щоб при експлуатації споруди не виникало ніяких проблем, наприклад, занадто швидкого наповнення.
Розрахунок обсягу каналізаційного колодязя з кілець
Якщо говорити про накопичувальному колодязі, то обсяг вважається за дуже простою формулою: V = n * q * 15, де:
- V - об'єм каналізаційного колодязя;
- n - кількість людей, які постійно проживають в будинку;
- q - обсяг води в літрах. З розрахунку на добу на одну людину;
- 15 - інтервал обслуговування асенізаторської машиною, в днях.
Наприклад, потрібно розрахувати обсяг колодязя для сім'ї з 3 осіб. Тоді отримаємо наступне: 3 * 200 * 15 = 9000 літрів або 9 м 3.

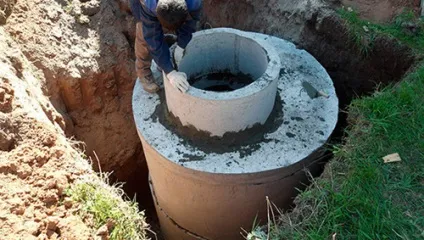

Септик з ЖБ кілець на 9 кубів
Якщо говорити про обсяг дренажного колодязя або септика, то тут замість 15 в формулу потрібно поставити цифру 3. Саме стільки часу стічні води, що надходять з системи каналізації, переробляються в ході природних процесів гниття і бродіння.
