Кутові з’єднання - столярні та теслярські роботи

кутові з'єднання

Такий тип кріплень найчастіше використовують в кріпленні віконних, дверних блоків, парникових рам, елементів лавок і гойдалок. Кутове з'єднання відрізняється від інших тим, що об'єднуваних деталі розташовують по відношенню один до одного під кутом в 90 °. Залежно від використаних кріплень все кутові з'єднання поділяють на з'єднання на шип і на вус.

Кутові з'єднання можуть бути Т-образні і L-образні.

L-образні кутові з'єднання (вони також носять назву кінцевих) мають безліч варіантів: від простого - впівдерева, до найбільш міцного - на потрійний шип (рис. 54).

Мал. 54. Кутові кінцеві з'єднання: а - з одинарним відкритим наскрізним шипом; б - з одинарним наскрізним потайним шипом впотемок; в - з одинарним глухим шипом впотемок; г - з потрійним відкритим наскрізним шипом; д - в пряму накладку впівдерева; е - в наскрізний «ластівчин хвіст».

Кутові з'єднання на шип мають кілька різновидів. Наскрізне з'єднання на шип (рис. 54, а, б, г) може мати в своїй конструкції від 1 до 3 шипів, причому зі збільшенням кількості шипів збільшується і міцність кріплення. Некрізне з'єднання відрізняється від наскрізного тим, що шипове кріплення відбувається в середині деталей і зовні залишається непомітним. В цьому випадку всередині заготовок роблять невеликі поглиблення під шипи, які трохи глибше, ніж самі шипи, щоб залишилося місце для клею (рис. 54, в).

Кутові з'єднання на вус відрізняються тим, що сторони деталей, що з'єднуються між собою, зрізані під кутом в 45 °. Так само як і з'єднання на шип, кріплення на вус можуть бути наскрізними, при яких видно згуртовування, і некрізними, коли саме кріплення зафіксовано всередині деталей.

Наскрізне з'єднання на вус (рис. 55) зміцнюють як одним шипом, так і трьома.

Мал. 55. Кутове наскрізне з'єднання на вус.

Принцип кріплення тут такий же, як при кутовому некрізних на шип. При некрізних з'єднанні на вус розгледіти положення шипа неможливо. Тут в рівній мірі можуть використовуватися як круглі шипи, так і плоскі - кріплення від цього ні в якій мірі не ослабне (рис. 56).

Мал. 56. Кутове некрізне з'єднання на вус.

Але при вибірці деревини під шипи обов'язково роблять гнізда трохи більше, ніж самі шипи, щоб потім заготовки легко з'єднувалися між собою.

Шипові з'єднання виконують на клею. Їх ділять на кінцеві, кутові і ящикові.

Існує дуже багато варіантів таких з'єднань (рис. 57).

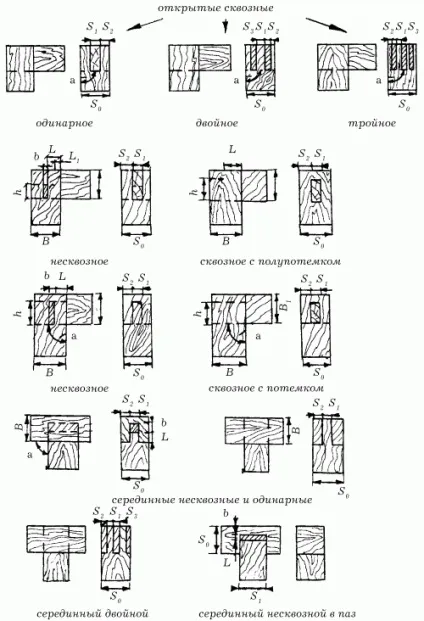

Мал. 57. Кутові шипові з'єднання.

Наприклад, кутові кінцеві з'єднання можна робити з наскрізним шипом, з наскрізним або непрямим шипом впотемок. Такі сполуки застосовують при в'язанні брусів стулок, фрамуг, кватирок, дверей і т. П.

Для будівництва будинку або зведення даху необхідно освоїти ще два типи з'єднання: кутова врубка і врубка в лапу.

Кутову врубку можна віднести до кутових типам кріплень, т. К. Деталі по відношенню один до одного знаходяться під певним кутом.

Залежно від величини кута розрізняють два типи такого з'єднання, які в однаковій мірі перпендикулярно спрямовані на діючу силу з'єднання - стиснення.

Перший з них використовують лише тоді, коли кут між деталями не перевищує 45 °. Спочатку витісують деревину зі вставною деталлю, а потім підганяють під неї поверхню підстави (рис. 58).

Мал. 58. Кутова врубка. I тип.

Другий тип з'єднання вимагає місце не менше 45 ° між з'єднуються деталями. Врубку тут роблять трохи інакше, ніж при першому типі. Вона являє собою дві площини, розташовані під різними нахилами до первісної поверхні підстави (рис. 59).

Мал. 59. Кутова врубка. II тип.

Врубку в лапу використовують тільки при будівництві зрубу стін або колодязя. Найчастіше таке кріплення роблять простим, так як воно і без того міцне, але зустрічаються і деякі ускладнення конструкції у вигляді додаткових накладок. Щоб вийшла врубка, обтісують кінець колоди, сформувавши куб, а потім ділять його боку на 8 частин.

Потім з куба на торцевій поверхні вирубують трапецію, одна підстава якої становить 6 частин, а інше - 4 частини.

Лапа з боку вздовж волокон повинна мати форму трапеції, поступово звужуючись до основи бруска. Біля бруска товщина трапеції повинна складати приблизно 2-3 частини, а з торця не більш 6 частин (рис. 60).

Мал. 60. Врубка в лапу.

При з'єднанні колод таким типом кріплення готовий зруб буде виглядати так, як показано на рис. 61.

Мал. 61. Схема кріплення зрубу в лапу.

Вирубка колод і брусів для з'єднання в обло і в чашу показана на рис. 62.

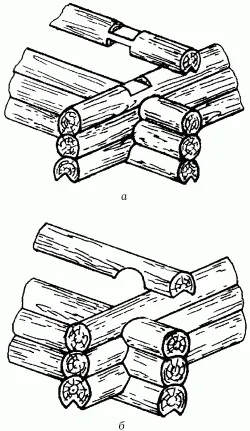

Мал. 62. З'єднання (сполучення) рубаних стін: а - в обло; б - в чашу.

Т-подібне з'єднання названо так через свій зовнішній вигляд. Після закріплення деталей вставна деталь як би виростає з масиву інший. Найчастіше такий тип з'єднання використовують при сполученні лаг перекриттів і перегородок з обв'язкою будинку.

Кут, при якому з'єднують деталі, обов'язково повинен бути 90 °. При інших кутах з'єднання виходить неміцним і дуже швидко приходить в непридатність.

Серед безлічі різновидів Т-подібного з'єднання два типи зустрічаються частіше інших (рис. 63).

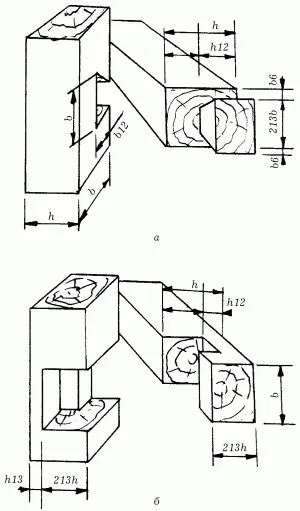

Мал. 63. Т-подібні з'єднання: а - з потайним косим шипом «ластівчин хвіст»; б - з прямою ступінчастою накладкою.

При першому типі використовують потайний шип, що має трапецієподібну форму, який вставляють з однієї зі сторін балки (рис. 63, а).

У другому типі для кріплення використовують ступінчасту пряму накладку (рис. 63, б). Роблять таку накладку наступним чином: вибирають деревину з однієї частини на 1/2 всієї ширини, а з іншого - на 1/3. Потім на першій частині вибирають деревину на половині накладки ще наполовину, тим самим товщина незачепленою частини бруска становить 1/4 від ширини цілого бруска.

На другій частині конструкції, де спочатку деревина обрана лише ні 1/3, роблять ще невелике заглиблення так, щоб не зачеплені деревина становила 1/2 всієї товщини бруска. Така ступінчаста накладка вважається найміцнішою. Для додаткового кріплення краще використовувати клей. Шурупи і цвяхи можуть тільки порушити цілісність ступенів.
