Будівельний підйомник своїми руками як підняти на дах вантаж

При будівництві часто виникає необхідність підняти будівельні матеріали на дах або верхні поверхи, і без спеціальних пристосувань це досить важко. Ми опишемо процес складання своїми руками простого і надійного будівельного підйомника, яким поодинці можна підняти до 300 кг.

Пристрій, зібране за наведеною схемою, є абсолютно мобільним і може бути без проблем привезено на будівельний об'єкт навіть легковим автомобілем з верхнім багажником.

Для збірки потрібно:

• брус клеєний 60х40 мм - 10 м;
• брус 40х40 - 9 м;
• дошка 25х80 - 16 м;
• блок такелажний з підшипником - 2 шт .;
• ролик на підшипнику з віссю - 4 шт .;
• капронову трос - 12 м;
• фанера 15 мм - менше 1 м 2.

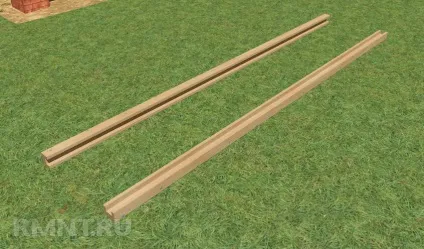

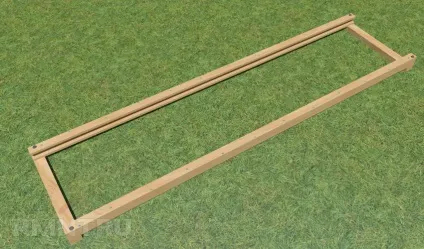

збірка напрямних

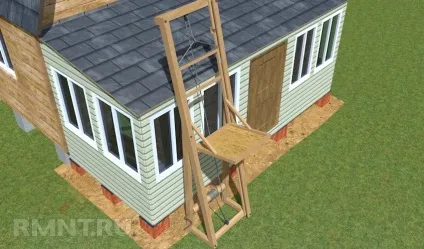

Підйомник являє собою візок, що ковзає на роликах між двома тавровими напрямними. Щоб їх виготовити, потрібно ліс хорошої якості вологістю не більше 12%: брус 60х40 і дошка 25х80. Небажані будь-які викривлення, дерево не повинно мати вад.

Брус в направляючої грає роль дистанційній прокладки, яка задає відстань між полицями тавра. Воно повинно бути більше діаметра роликів на 2-3 мм, при необхідності стружіть брус по вузькому торця і доводите до потрібної товщини.

Для складання направляє потрібно вкласти брус між дошками і вирівняти їх по одному краю. Щоб конструкція була повністю монолітною, рекомендується перед складанням промазати дотичні межі клеєм ПВА.

Складіть деталі, вирівняйте їх під косинець і зафіксуйте струбцинами. Потім скріпіть дошки і брус білими анодованими саморізами довжиною 55 мм, вкручуйте їх в шаховому порядку з кроком в кожному ряду 30-35 см. Кріпити саморізами потрібно обидві дошки, так напрямні будуть менше схильні до викривлення.

Якщо ви хочете зробити напрямні довжиною, більше наявних пиломатеріалів, укладайте бруси і дошки з перетином в половину довжини. При правильному зрощуванні конструкція вийде виключно міцною, залишиться лише вивести внутрішні стики дощок в нуль для плавного руху роликів.

Після складання обох напрямних покрийте їх двома шарами оліфи. Перевірте ширину зазору під ролики, при необхідності доведіть наждачним шкіркою. На відстані в 30 мм від торця по центру бруска в Таврії виконайте наскрізний отвір діаметром 14 мм. Використовуйте його для болтового з'єднання напрямних з поперечиною, під гайку і головку болта підкладіть широкі шайби. Щоб уникнути зсуву діагоналей, зробіть з'єднання з подрубкі в полдерева.

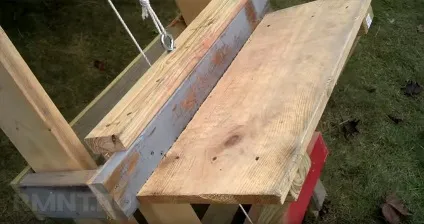

конструкція візка

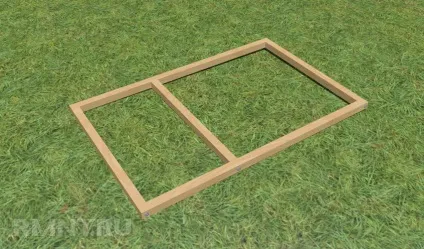

Почніть із збірки рамки: вставте між 130 см відрізками бруса 40х40 мм три поперечини довжиною по 75 см. Середню поперечину встановлюйте в 40-45 см від нижнього краю. Скріпіть місця з'єднань саморізами, а краще - зберіть рамку на шипових з'єднаннях.

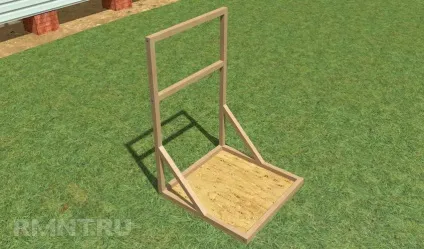

Прикріпіть до нижнього брусу перпендикулярно рамці два відрізки бруса по 80 см, між їх кінцями вставте перекладину довжиною 75 см і скріпіть конструкцію. Для посилення піддону виготовте з бруса або дошки дві похилі косинки довжиною по 60 см, зріжте краю під кут 45 °. Кріпите косинку до піддону на відстані в 40 см від кута.

Виріжте лист фанери розмірами 83х84 см і просвердлите отвори в 20 мм від кожного краю з кроком в 7 см. Через пророблені отвори прикрутіть саморізами довжиною 45 мм дно піддону до рамки.

Якщо ви плануєте збільшити вантажопідйомність вашої візки, місця з'єднання рамки піддону і косинок необхідно зміцнити накладними пластинами і куточками, а фанеру на дні - металевими скобами. До верхніх кутах рамки прикріпіть петлі для навісного замка з довжиною хвоста не менше 70 мм. Вставте в отвори болт M14 і накрутіть на нього самоконтрящейся гайку. Під болти потрібно пропустити відрізок троса довжиною близько 2 метрів і зав'язати його в петлю, до якої через карабін або коуш буде причеплений тяговий канат.

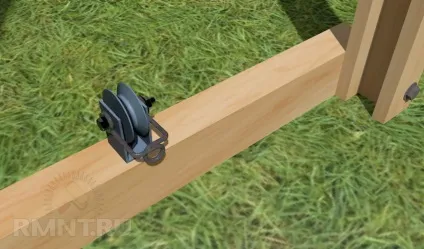

Кронштейни для блоків

На верхній і нижній перекладині між напрямними стійками потрібно закріпити по одному такелажного блоку. Кріплення можливо тільки за допомогою болтового з'єднання з обов'язковим встановленням під гайки широких шайб, а краще - металевих пластин.

Рекомендується придбати альпіністські блок-ролики з підшипником або такелажні шківи з канавкою. Більшість виробів мають суцільний корпус з щільно прилеглими щічками, отже, скидання троса зі шківа неможливий.

Якщо ви намагаєтеся пристосувати наявні у вас ролики, забезпечите їх вушком-успокоителем. Поверніть сталевий дріт товщиною 6 мм до освіти петлі, а потім відігніть краю конструкції на потрібній відстані для кріплення під гайку до осі блоку. Якщо оснастите блок-ролик вертлюгом, піднімати вантаж буде зручніше і трос прослужить довше.

Ролики і їх кріплення

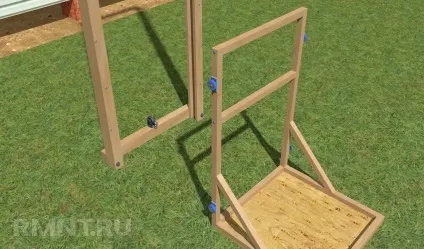

Для гладкого ковзання візки її слід оснастити чотирма роликовими колесами, встановленими з боків в 20-25 см від кутів. Купуйте ролики з необслуговуваних підшипником і односторонньої сталевий віссю довжиною не менше 20 мм. Замість стандартних роликів можуть бути використані кулькові підшипники з закритим сепаратором і шириною обойми не менше 25 мм або колеса від старих роликових ковзанів.

Ось ролика потрібно витягти і просвердлити під її діаметр отвір в центрі пластини 40х80 мм. Вставивши вісь в отвір, встановіть її строго перпендикулярно пластині і приварити, потім виконайте в кутах чотири отвори під болт М8.

Як удосконалити підйомник

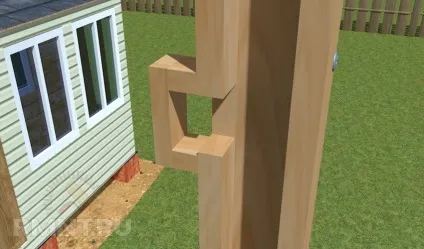

Дуже корисним доповненням, що істотно підвищує безпеку використання, буде пристрій посадочних кишень для фіксації передніх коліс візка в піднятому положенні. Це не тільки дуже зручно при розвантаженні, а й дає можливість використовувати підйомник самому.

Для пристрою кишень необхідно вирізати частину тильної дошки направляючої, на яку спираються ролики візки. При підйомі колесо проскочить в утворений отвір і зупиниться про П-образну колодку, зібрану з трьох брусів. Щоб запобігти випадковому вискакуванню колеса, залишайте на дошці невеликий виступ. Після розвантаження візок можна легко витягти з посадочних кишень і спустити вниз, притримуючи за трос.

Щоб піднімати за один раз більше вантажу, ви можете зміцнити вертикальну раму візка і встановити на ній рухомий блок, але при цьому довжина мотузки збільшиться в 1,5 рази. Тяговий канат, в такому випадку, кріпиться до одного з кутів між направляючою і сполучної поперечиною, пропускається в рухливий блок на візку, потім укладається в нерухомі верхній і нижній шківи.

Також можлива установка ворота як на колодязі для зручної намотування тягового каната. Виготовити його можна з відрізу бруса 100х100 мм, доведеного рубанком до шестикутника. Для установки ворота знадобляться додаткові Г-образні стійки і заміна болтів кріплення нижньої поперечини на шпильки відповідної довжини. Вивільнені болти потрібно використовувати для косого сполучення стійок з направляючими.

Використання ворота на увазі підвищену небезпеку, адже людина знаходиться весь час у підйомника. Щоб виключити обрив і падіння візка, рекомендується поруч з верхнім блоком встановити найпростіший жумар з альпіністського спорядження.
