Ми придбали ділянку в тихому селі, де вже був зведений цоколь 6,5 × 9 м з бетонних плит і блоків з воротами для в'їзду машини.
Гараж нам був не потрібен, ось і вирішили розширити цоколь до квадрата 9 × 9 м. Незважаючи на десятирічне запустіння, фундамент виявився в бездоганному стані: грунт піщаний, грунтові води стоять низько, а закладав все це полковник, і підійшов він до своєї справи дуже грунтовно.

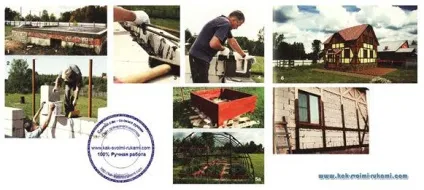

Ми ж, розширюючись, на всю глибину залили бетонну стрічку, врізали арматуру в стару частину, а зверху весь фундамент зв'язали армопояс (фото 1). Конструкція виявилася надійною, за минулі чотири роки деформацій не було.
Будинок в стилі фахверк своїми руками: від ідеї до втілення
Спочатку якоїсь ясної ідеї по проекту будинку не було, тому ми взяли вихідну конфігурацію фундаменту і на міліметрівці стали «розкладати» з блоків потрібну планування. Пізніше буквально по ним будівельники точно укладали стіни і робили віконні прорізи.
Таким чином, у нас вийшов повний план будинку, а також точний розрахунок кількості піноблоків для закупівлі. І ми почали будівництво, не замислюючись про зовнішній обробці до моменту, коли будинок знайде вже готову форму.
Нам дуже пощастило з будівельниками - знайшли бригадира, який живе в сусідньому селі. Він запросив своїх родичів, ті виявилися майстрами на всі руки. І в підсумку від фундаменту до монтажу опалення та чистової обробки все виконано однією бригадою. Всі роботи виконувалися за детальнейшим кресленнями на міліметрівці, а потім по роздруківках комп'ютерної графіки.
Весь процес ми контролювали особисто і детально знімали на фотоапарат. Пізніше по фотографіях ми, наприклад, точно знали, де можна свердлити стіни, ризикуючи пошкодити приховану проводку. До речі, що стосується проводки: треба було брати багатожильний провід, так як з жорстким кабелем ми довго мучилися, монтуючи розетки і вмикачі.
Перш ми ніколи не проектували і не будували будинки.
Практично всю інформацію брали з Інтернету з форумів, і здається, змогли відфільтрувати і спроектувати чужий досвід для вирішення своїх завдань.
Будинок побудований з піноблоків товщиною 375 мм з використанням фірмового клею. Коли ми говорили, що клеїмо будинок, багатьом це здавалося кумедним, але насправді ми отримали шви по 2-3 мм, що позбавило від промерзання, яким грішить товстий шар цементного розчину (фото 2). Міцність же така, що склеєні блоки розколоти можна де завгодно, крім шва. Механо сітку не використали. Але під віконні прорізи укладали по 2 прутка арматури діаметром 10 мм (фото 3). Завершили перший поверх армопояс, він же служить і перемичками надвіконної прорізами. Зробили його з U-образних блоків (зручно, правда, не бюджетно) (фото4).
Між поверхами поклали дерев'яні балки перекриття 100 × 200 мм, що спираються на армопояс в останньому ряду блоків. Краї балок ізолювали від стін пергаміном. Блоки завозили в дві партії. Другу розвантажували маніпулятором відразу наверх, позбавивши будівельників від стомлюючого підйому.
У конструкції даху 11 пар крокв 50 × 150 мм, що спираються на мауерлат. Балки перекриття між другим поверхом і горищем 100 × 200 мм, розміщені плазом, посередині спираються на центральну стіну, а по краях пригвинчені до крокв. У центрі дах посилили одним стовпом. Таким чином, вийшли просторі кімнати на другому поверсі і затишна мансарда нагорі.
Дах утеплили мінеральною ватою: 100 мм уздовж крокв і 50 мм поперек, перекриваючи щілини, зсередини проклали герметичний шар пароізоляції з відображає інфрачервоне випромінювання поверхнею. А покрівлю покрили симпатичною строкатою гнучкою черепицею теракотового відтінку.
Блоки привозили на дерев'яних піддонах, і у нас їх накопичилося 60 штук. Їх розібрали і, оббивши зсередини гідроізолом, використовували для високих грядок на городі (фото 5 і 5а). Дуже практично і красиво вийшло. Тут же хочеться відзначити, що протягом всієї будівництва ми намагалися акуратно складувати будматеріали і відразу ж позбавлятися від надлишків для підтримки на ділянці порядку і чистоти. Адже крім роботи ми все-таки і відпочиваємо.
Через три місяці від закладки першого ряду блоків будинок вже став на щось схожий, і ми стали продумувати його зовнішню обробку. Мені з самого дитинства дуже подобалися фахверкові будинку. Колись давно ми з батьком клеїли такі будиночки для макета залізниці, все елементи якої привозилися з НДР. Тепер ми взялися за великий будинок, і стало можливим втілити дитячі мрії. Відвідування Франкфурта і Страсбурга закріпило цю ідею, доповнивши детальними фотографіями справжніх фахверкових будинків з багатовіковою історією.
Малювання зайняло три місяці. На комп'ютер встановив найпростішу безкоштовну версію програми SketchUp, і після довгих експериментів вдалося намалювати майбутній будинок всередині і зовні (фото 6).

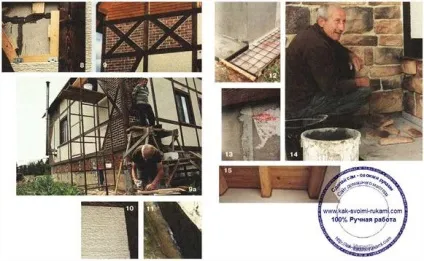

На наступний рік приступили до внутрішнього оздоблення. Зовнішня оболонка будинку - вентильований фасад, причому максимально реалістичний. Тому спочатку розмістили ригелі з брашірованная (состаренной) дошки 30 х 150 мм, промазав їх декоративної блакиттю палісандрового кольору. До внутрішньої сторони цих дощок пригвинтили рейки по 20 × 300 мм з кроком 300 мм -вместо обрешітки. І за ці «вушка» (фото 7) спеціальними дюбелями по пінобетону все кріпилося на стіни без видимих зовні шурупів. Пізніше на ці ж «вушка» між ригелів кріпили пропонуємо п панелі (фото 8), текстура яких нагадує стару штукатурку і цементні плити, на які в наслідку клеїли клінкерну плитку «кельнський цегла» (фото 9 і 9а). Після зими між плитами і розсохлий деревом з'явилися щілини, їх заклали спеціальним герметиком того ж кольору (фото 10).
У верхній частині фронтонів використовували вагонку «американку», також состаренную для підкреслення текстури, її пофарбували чорною блакиттю. До речі, в будинку, як всередині, так і зовні, все видимі дерев'яні елементи зістарені за допомогою щіткової шлифмашинки.
На цьому завершили другий сезон будівництва.
Будинок уже обігрівався електрикою, працювали всі комунікації: вода зі свердловини, бойлер, септик.
Однак взимку виявилися проблеми: в цоколі, на сходах в стіні стала утворитися конденсат, там, де проходив армопояс фундаменту. На швидку руку утеплили частина цоколя 100 мм мінватою, накривши її гідроізоляційної мембраною, і надсилали снігом. Це допомогло. Ще трохи плакали вікна, під якими не було радіаторів опалення. Довелося терміново промащувати зазори між вікнами і підвіконнями герметиком. щоб вода не проникала в піноблоки. Почали активніше топити і провітрювати - в результаті вогкість пішла.
На майбутній рік зайнялися утепленням цоколя і вимощення, а також обробкою нижній частині будинку штучним каменем. Спочатку відкопали фундамент на всю глибину, зробили гідроізоляцію (фото 11) і вимощення (фото 12). Потім відкриту частину цоколя заштукатурили цементною сумішшю з армуванням металевою сіткою, а поверх наклеїли екструдований пінополістирол товщиною 50 мм, отштукатуренний в два шари з сіткою (фото 13). І на нього наклеїли штучний камінь текстури Devon (фото 14). Завершуючи обробку зовнішньої частини будинку, добудували ганок, основу якого заклали ще при розширенні фундаменту.
Всередині ми хотіли створити відчуття старого європейського або скандинав ського будинку. Состаренное дерево стельових балок в вітальні і дощок на стелях, стіни оштукатурені гіпсовою штукатуркою, потім по ним пройшлися фінішною шпаклівкою і пофарбували їх світлою фарбою з додаванням кварцового піску. Провід спеціально шукав вінтажні кручені з керамічними ізоляторами. Для максимальної натуральності стелі і двері в будинку покрили бджолиним воском, а підлоги, плінтуси і лиштви - лаком на основі масла. Дуже вдалою виявилася ідея пустити по межі стелі і стін канат (фото 15). Фартух кухні, санвузла, а також смугу на стіні за каміном виклали залишилася клінкерною плиткою.
У будинку влаштували велику вітальню з кухнею, три спальні, маленький і великий санвузли. Тепла мансарда фактично стала третім поверхом, туди заселилися діти. Підвал поки не закінчений, але скоро там будуть комора і сауна. А поки що цокольний поверх в будинку працює як природний терморегулятор, охолоджуючи його в спеку. Ми не зробили ніяких вентиляційних систем, але до сих пір не відчуваємо їх нестачі. В мансарді завжди трохи прочинене віконце, і цього вистачає для тяги потоків повітря. Єдина проблема - в момент розведення вогню в каміні доводиться закривати всі вікна і відкривати фрамугу в цоколі.
Роботи у нас поки тривають (немає межі досконалості), але будинок уже живемо все літо, у вихідні та канікули, а в майбутньому планується постійне проживання.
Будинок в стилі фахверк своїми руками - фото
Наостанок ще декілька порад для тих, хто подібним чином планує будуватися. Перше - дуже знадобився міні-вен. Місткий і витривалий, можна перевозити 6-метрові дошки і півтонни цементу. Друге - стежте за дотриманням техніки безпеки робітників, якщо ви наймаєте їх самі. У нас було падіння з наспіх зібраних лісів, але обійшлося, на щастя, тільки тритижневим простоєм на час лікування травм бригадира.
