Bluetooth релейний модуль на 4 канали

Добрий день.
Пропоную огляд «Синьозубого» 4 канального релейного модуля.
Огляд невеликий, але все необхідне присутнє.
Загалом якщо є необхідність чимось покерувати на відстані, то це про це ...

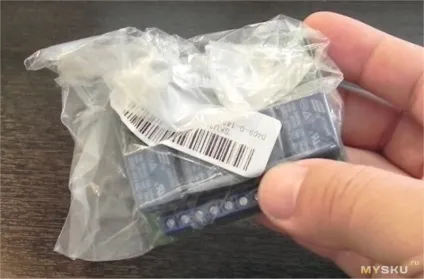

Упаковка і комплектація:

Простіше не буває, в комплекті тільки сам модуль, загорнутий в поліетиленовий пакет і конверт.

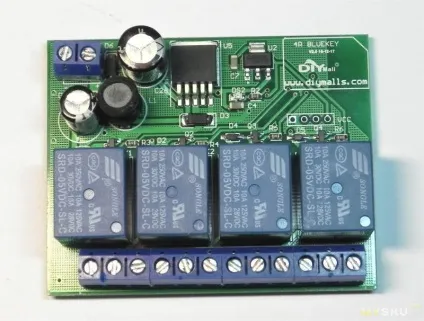

Герой огляду:

Релейний модуль має наступні габаритні розміри: 70х55х20 мм.
З верхньої сторони встановлені практично всі електронні компоненти, реле, клемники, з нижньої Bluetooth модуль. Але про все по порядку.
Верхня сторона:

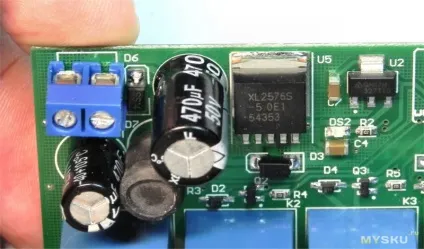

У лівому верхньому кутку знаходиться клеммник для подачі живлення на модуль, поруч з цим клемником зібраний імпульсний стабілізатор на 5 вольтовом ШІМ контролері XL2576S-5.0E1. Судячи з інформації з керівництва, на вхід можна подавати до 40 вольт. Вихідна напруга 5 вольт використовується для живлення обмоток реле.
Ще правіше встановлений лінійний стабілізатор XC6416GH17MR на 3,3 вольта для харчування Bluetooth модуля.
Нижче, над кожним реле, встановлені транзисторні ключі.
Під ними силові реле з максимальною напругою 250VAC і струмом 10А. Тобто ці реле вільно можуть комутувати мережеву навантаження.
Ну і під реле вихідний клеммник для підключення навантаження. Клеммник складається з 4 груп по 3 клеми. Кожна група відповідає своєму реле. Середній контакт групи - рухливий контакт реле, лівий - нормально-замкнутий контакт, правий - нормально-розімкнутий.

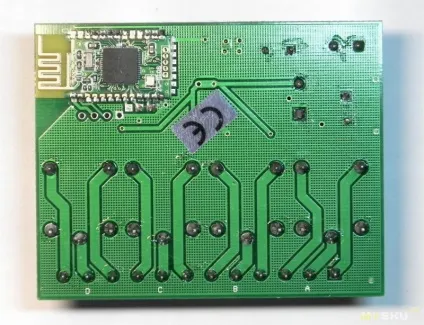

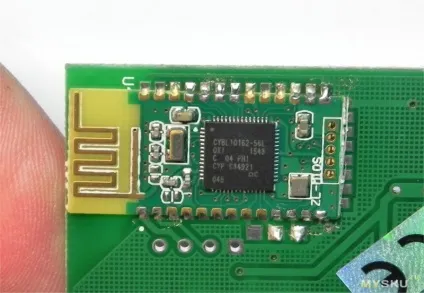

Нижня сторона:Знизу можна знайти тільки Bluetooth модуль зібраний на Bluetooth контролері CYBL10162-56L

тестування:

Модуль працездатний, дальність стандартна для Bluetooth пристроїв. Інформації на сторінці магазину що по модулю, що по необхідному ПО практично ніякої. Знайдений софт сирої, при спробі зміни пароля вивалюється з помилкою. Може бути є софт більш стабільний, але я не знайшов.

Сподіваюся інформація буде корисна. Хай щастить.
