Блок живлення для акумуляторного шуруповерта від мережі 220 вольт

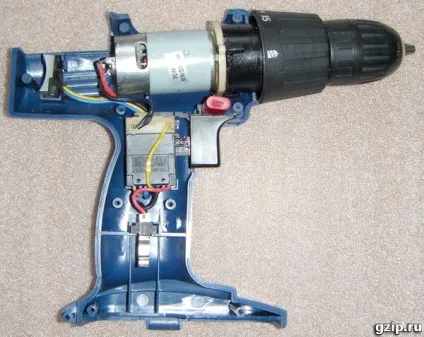

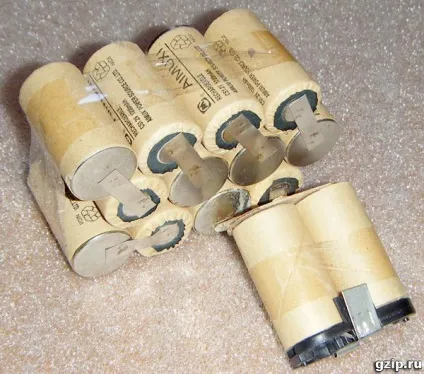

Шуруповерт - це дуже корисний інструмент, їм можна свердлити, закручувати і навіть нарізати різьблення. Всі шуруповерти, що я бачив, були акумуляторними, що давало більшу автономність, можна працювати там, де немає розетки. Зазвичай в комплекті йдуть дві батареї нікель-кадмієвих акумуляторів. Але їх ресурс порівняно недовгий і вже через рік ємність сильно падає через псування окремих банок.

Батареї доводиться заряджати постійно, кожного разу перед роботою, а вистачає їх всього лише на півгодини і менше. Тому я вирішив зібрати до шуруповерт мережевий блок живлення від розетки 220 вольт.

В якості основи блоку живлення був обраний електронний баласт для галогенок потужністю 160Вт. Він являє собою полумостовой автогенератор на двох транзисторах MJE13009.

У даного блоку живлення реалізована зворотний зв'язок по току, з цієї причини він як мінімум не запуститься без навантаження. З урахуванням цього факту паралельно виходу була підключена лампа розжарювання потужністю 15Вт. Її функція - усвідомити мінімальне навантаження для БП і висвітлювати робочу ділянку свердління.

Проблему запуску електронного трансформатора можна вирішити також, якщо переробити зворотний зв'язок автогенератора з струмового на ОС по напрузі. Для цього її беруть не з маленького колечка, а з вихідного трансформатора. Але в даному випадку пріоритетом була простота переробки.

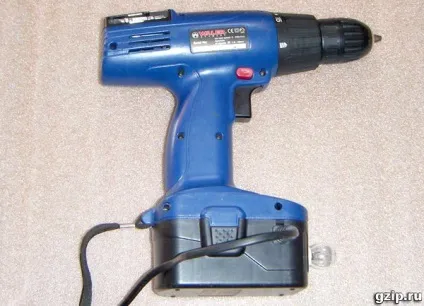

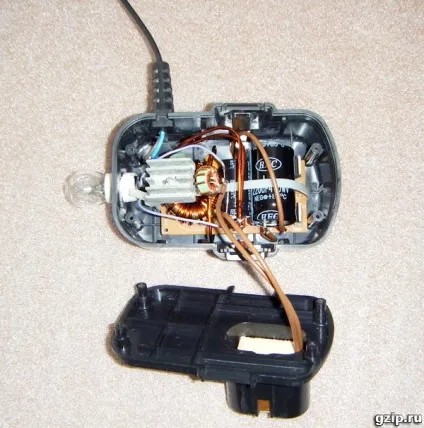

Плата блоку живлення розміщується в корпусі акумуляторної батареї. Її напруга становить 16.8 вольт. Ємність акумуляторів становить 1200mA / H.

Вихідний трансформатор - тороидальний, виконаний на кільцевому магнітопроводі. Спочатку вторинна обмотка була намотана "літцендратом" з декількох проводів в термоусадці і містила 8 витків. Нова обмотка була намотана товстим проводом, 2 по 12 витків, щоб отримати середню точку. Висновки трансформатора підключені до збірки з двох діодів Шотткі з БП комп'ютера (на фото вона на радіаторі). Вихід випрямляча підключений до дроселя на кільці, з материнської плати комп'ютера. Електролітичний конденсатор на виході має ємність 4700мкФ, він зашунтірован керамічним конденсатором 0,1мкФ. Щоб прибрати пульсацію з частотою мережі після випрямляча на вході електронного баласту доданий електролітичний конденсатор ємністю 220мкФ.

На схемі зеленим кольором покзал додані елементи.

Описана доопрацювання саморезоверта дозволила живити його безпосередньо від мережі 220 вольт. В розрив ланцюга живлення 220 Вольт встановлений термистор опором 7 Ом, який згладжує кидок струму в момент включення.
