Блок для лебідки, як завжди своїми кривими ...

До установки електролебідки у мене все руки ніяк не дійдуть але зате вже зробив блок для неї LOL
Блок дозволяє вбити 3-х зайців:
- збільшити тягове зусилля лебідки в 2 рази (припустимо з 2 тонн до 4-х)
- збільшити тягове зусилля за рахунок більшої кількості розмотаного троса (вивчайте мат частина, якщо коротко, то зусилля на барабані зменшується пропорційно кількості намотаного троса).
- при необхідності змінити кут тягового зусилля (якщо допустимо місце кріплення знаходиться за межами тягового коридору)
Так що

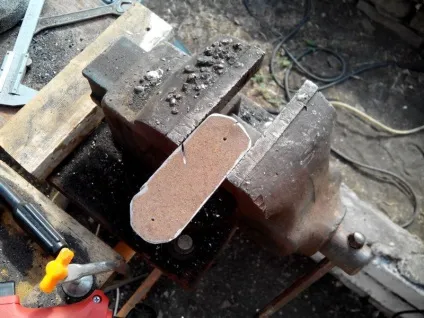

Заготівля бічній частині (дослідний зразок)

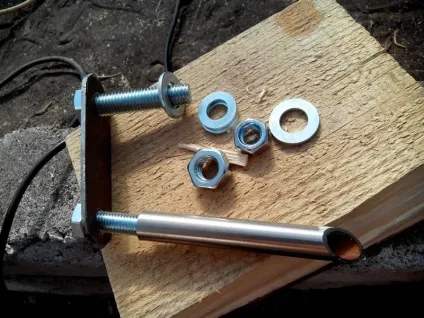

Осьової болт і кріплення

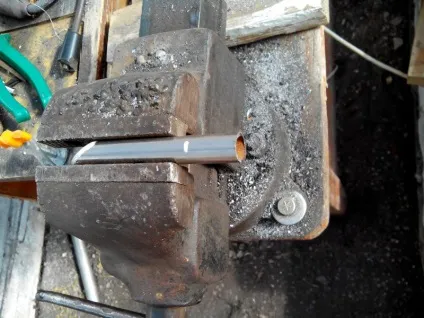

Трубочка обплетення на кріпильний болт

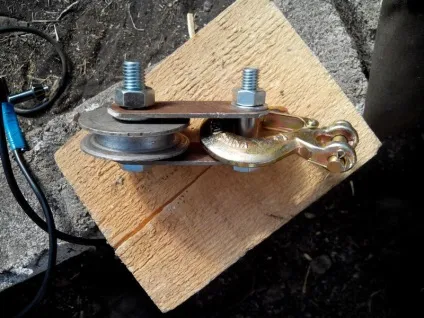

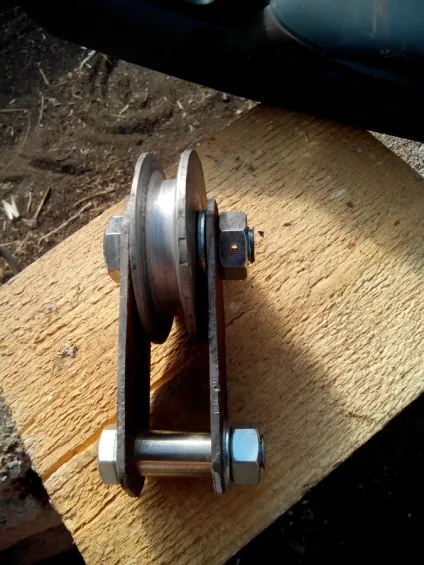

Рассверлени отвори під осьової болт М14 і під кріплення болта М12, зібрав

Оскільки ролик повинен обертатися заблокував гайку від розкручування або навпаки від затягування, просвердливши отвір і вставив шплінт.

Після того як все приміряв стало ясно, що конструкцію потрібно подовжувати на 20 мм приблизно, щоб гак з тросом лебідки проходив вільно і не потрібно було розбирати конструкцію.

Ціна питання: 100 ₽
