Біметалічні радіатори підключення, арматура і схеми установки
Монтаж біметалевих радіаторів можна зробити своїми руками. Не всі виробники дають в цьому випадку гарантію. Але навіть якщо встановлювати радіатори вам буде бригада, вона повинна бути акредитованою. Причому деякі з них згодні ставити печатки тільки в паспортах декількох виробників. Крім цього для надання гарантії знадобиться ще і узгоджений у відповідних інстанціях проект заміни або установки радіаторів. Загалом, гарантії багатьох виробників - швидше за слова, ніж реальні зобов'язання.
У будь-якому випадку - будете монтувати батареї самостійно, або запросіть, фахівців, вам краще бути в курсі того, що і як потрібно робити.

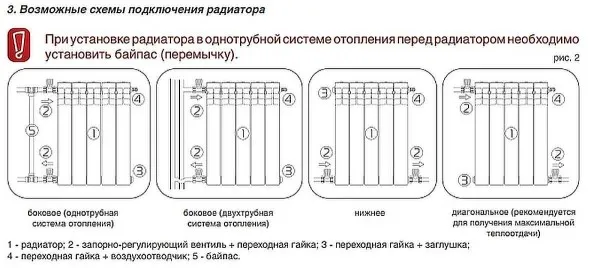

Варіанти підключення. Всі вони будуть нижче на фото в реальному виконанні (клікніть для збільшення розміру картинки)
Що потрібно врахувати
При виборі схеми установки для радіатора важливо враховувати відразу кілька факторів:
- тип системи - однотрубна або двотрубна;
- звідки йде подача теплоносія зверху чи знизу;
- кількість секцій в батареї.
Тип системи
Однотрубна система може бути з вертикальною або горизонтальною розводкою. Горизонтальна використовується в будинках невеликої поверховості - на один-два поверхи, рідко в триповерхових. Вертикальна розводка звичайна в багатоповерхівках. Це коли з потоку виходить труба, заходить на радіатор, а потім з радіатора йде в підлогу. І така картина спостерігається в кожній, або майже кожній кімнаті (є варіанти, від одного стояка живляться два радіатора, причому перебувати вони можуть в різних кімнатах, а можуть і в одній).

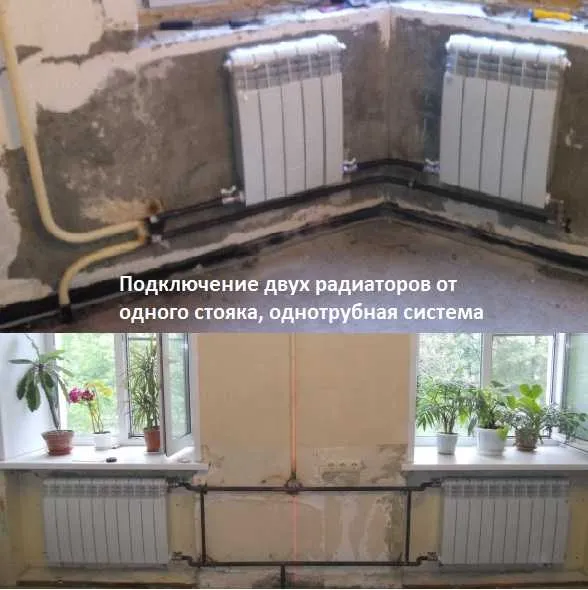

Варіанти підключення двох радіаторів від одного стояка. На фото розводка однотрубна, подача зверху
Чим хороша ця система? Вона вимагає менших витрат при монтажі, більш стабільна - складніше розбалансувати її. Проте, при масовому зміні параметрів радіаторів і труб може сильно змінитися гідравлічний опір. І замість очікуваного «потепління» можна отримати ледь теплі перші дві секції, і відповідне зниження температури.
У чому недолік однотрубної розводки. У міру просування теплоносія він поступово охолоджується. І чим ефективніше гріється радіатор у сусіда зверху (при верхній подачі), тим холодніше буде на нижньому поверсі. Ось тому і прийняли Указ про те, що система опалення - це спільна власність, і заміна труб або опалювальних приладів повинна узгоджуватися в експлуатаційній організації.
Так виглядає вертикальна двотрубна система, підключення бокове (стояк подачі правіше)
Двотрубна розводка в багатоповерхових будинках використовується рідко: на неї йде набагато більше труб, при великих розмірах її складніше балансувати. Ось як виглядає двотрубна система в багатоповерховому будинку: заходить в кімнату дві труби. Від однієї (більш гарячої) на радіатор подається теплоносій, по другий відводиться трохи охолонувши. При такій схемі на всі опалювальні прилади по стояку подається теплоносій приблизно однакової температури. Це і є її плюс. Але змінивши гідравлічний опір всього в одному радіаторі можна повністю розбалансувати систему. Якщо опір буде дуже маленьким, то весь теплоносій (або майже весь) піде саме через цю ділянку. Решта залишаться холодними. Тому, якщо у вас така розводка, обов'язкова установка регулюючої арматури (ручних вентилі або термостатів).
Напрямок подачі теплоносія
Тепер про те, як впливає напрямок подачі теплоносія. При нижньому сідельному підключенні радіаторів (коду використовується нижній вертикальний колектор, а не спеціальний вузол входу) різниці особливої немає. А ось при бічній і діагональної повідку, а також при установці радіаторів з нижнім вузлом підключення, з подачею помилятися не можна. Це загрожує тим, що грітися він чи не буде зовсім, або дуже слабо.
При бічному або діагональному підключенні подача заводиться зверху, а знизу йде труба зворотного трубопроводу. Як це виглядає на реальних прикладах, дивіться на фото.

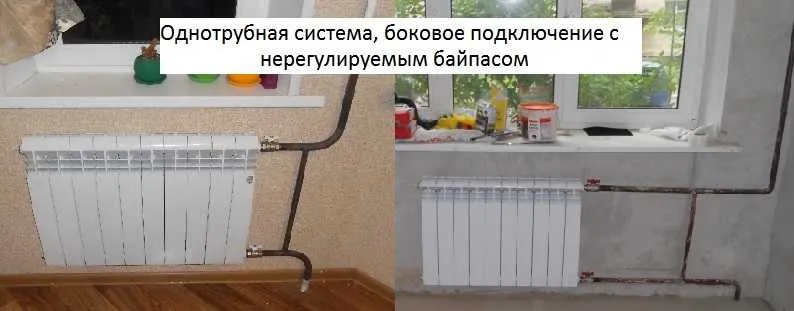

Бокове підключення при однотрубної системі, вертикальна розводка, подача зверху
Так виглядає радіатор з нижнім прихованим підключенням. Важливо при цьому не переплутати трубопровід подачі з обраткой
кількість секцій
Кількість секцій біметалічного радіатора впливає на вибір типу підключення. Якщо в батареї до 8 секцій, можна використовувати бічне, нижнє седільне або діагональне підключення. При більшій кількості найефективніший - діагональне. Можливо і бічне, але з використанням подовжувача потоку.
Подовжувач потоку - трубка, яка вставляється в колектор подачі. Вона допомагає в тому випадку, коли при бічному підключенні гарячими виявляються тільки перші кілька секцій, інші гріються дуже слабо. Вставлена всередину трубка доводить теплоносій не до входу, а далі, і тому прогрівається вся поверхня більш рівномірно.
Так виглядає подовжувач потоку. Нехитре пристрій, а ефект великий
Якої довжини ставити подовжувач потоку? Варіанта два: на 2/3 батареї або до середини останньої секції. У різних ситуаціях ефективними виявляються різні варіанти. У будь-якому випадку радіатор прогріватися починає краще. Просто іноді, при установці до середини останньої секції, перші гріються відчутно менше останніх. Тоді вихід - вкоротити трубку. Але така ситуація виникає далеко не завжди. Залежить це від тиску стояку і діаметра підводки. Виходячи з досвіду, можна порадити ставити довгу трубку, потім, при необхідності, її можна вкоротити (наростити не вийде).
Іноді для більш рівномірного розподілу теплоносія в трубці подовжувача потоку роблять отвори, через які він надходить в довколишні вертикальні колектори. Але хащі і цільна трубка виявляється дуже ефективною.
необхідна арматура
Для установки будь-якого секційного біметалічного радіатора потрібен стандартний комплект підключення. Він складається:
Перехідники встановлюються праворуч і ліворуч на радіаторі. До них буде приєднуватися арматура або труби. Від їх діаметра - ½ або ¾ дюйма - буде залежати і диметр арматури і підводки.

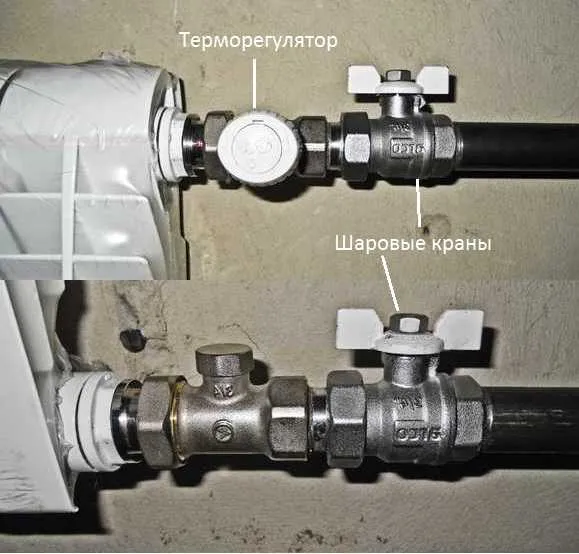

Це арматура для радіаторів. Обов'язкові кульові крани, а термостати в однотрубних системах - за бажанням, в двотрубних обов'язкові
Які труби і якого діаметру
Якщо ви міняєте радіатори в багатоповерхівці, ви повинні використовувати ті ж труби і ті ж діаметри. Це не просто каприз, а обґрунтовані вимоги. Системи в багатоповерхових будинках розраховуються на певні параметри, ключові з яких - гідравлічний опір і робочий тиск. Під них і створюється дослідне (опрессовояное) тиск при пуску системи, яка набагато перевищує робоче.
Поліпропіленові та металопластикові труби. при всіх їх плюсах, для таких тисків непридатні. Хоч вони і більш привабливі зовні, в централізованих системах живуть зовсім недовго. В результаті: потоп з усіма витікаючими наслідками.

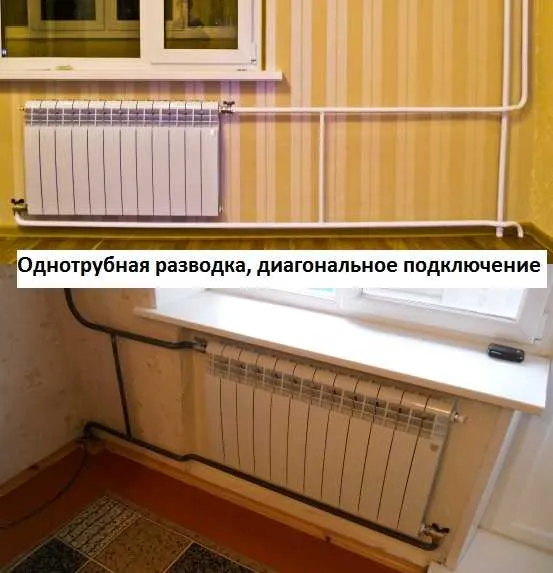

Діагональне підключення - найефективніший
Те ж стосується і діаметрів труб. Зміна діаметру підводки сильно змінює гідравлічний опір всієї системи. І не факт, що вам від цього буде якийсь плюс. Тому, якщо попередні труби були півдюймові, то і ставте такі ж, і арматуру і перехідники на радіатори вибирайте відповідні. Теж і щодо тричетвертними.
Байпас: який і для чого
Трохи про схемах обв'язки радіаторів. При установці біметалевих радіаторів в однотрубних системах обов'язковий байпас. Це перемичка між трубами подачі і «обратки». З цієї перемичці буде протікати «зайвий» теплоносій, який не піде в ваш радіатор. При такій схемі ви ніколи не «заборону» стік, і, отже, уникнете «розборок» з керуючої кампанією.

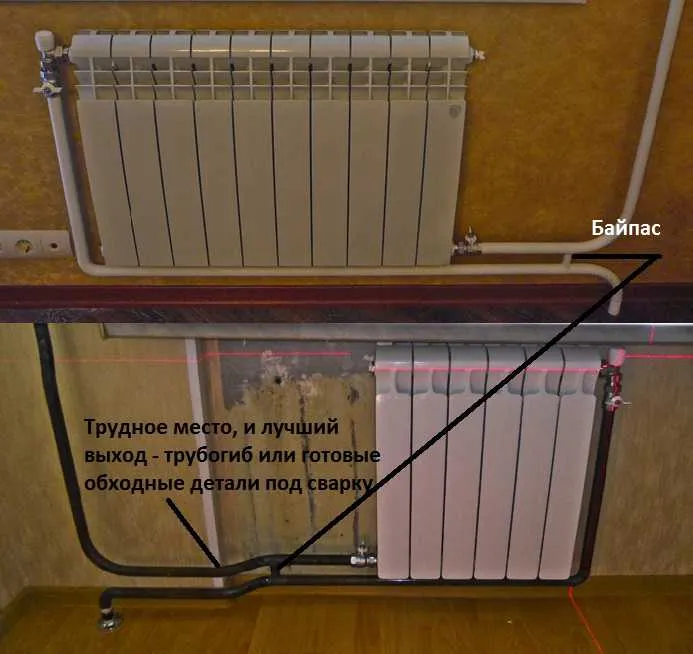

У більшості випадків намагаються зробити байпас зміщений - він розташований між радіатором і стояком. Іноді на нього радять ставити кран і таким чином регулювати температуру радіатора. Але спосіб швидше шкідливий, ніж корисний: залишається загроза «перекрити стояк». Вона навіть стає більш реальною.

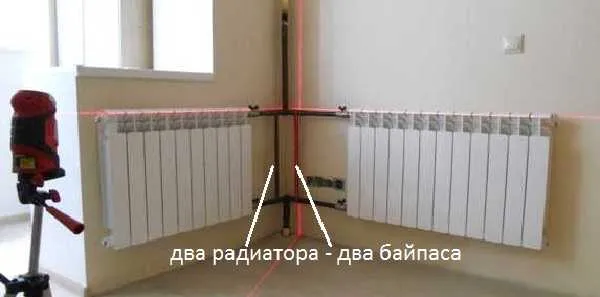

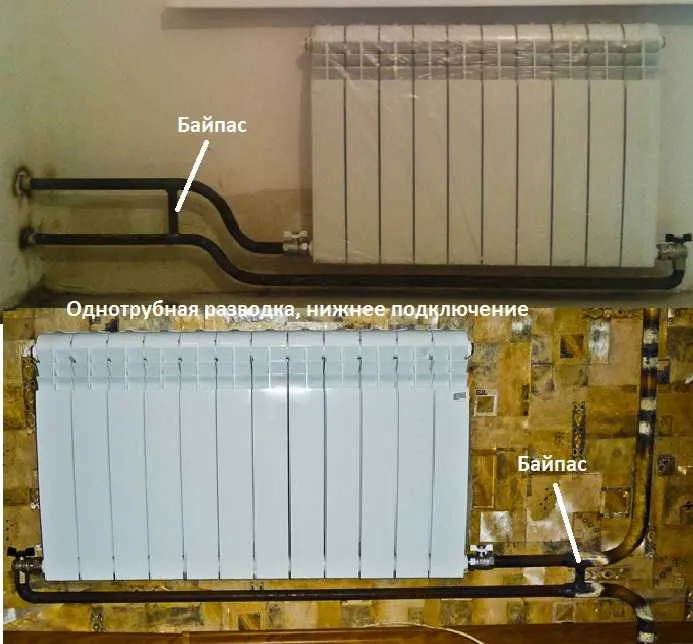

Байпас при однотрубної системі обов'язковий: так ви зможете регулювати температуру радіатора, або зовсім відключити його
Набагато ефективніше байпас залишити нерегульованим, а поставити регулюючу арматуру на своєму радіаторі. Але це необхідно, якщо у вас в кімнаті дуже жарко. В інших випадках немає чого знижувати ефективність радіаторів (а регулятори саме цим і займаються). І ще один нюанс: автоматичні регулятори розраховані на тиск 10 атм. Тобто, якщо обпресувальний (під час перевірки) тиск у вас нижче 15 атм (граничне тиск, який вони витримають), ви можете їх використовувати сміливо. Але якщо вище, при пуску системи вони вийдуть з ладу.
Якщо термостат необхідний, а випробувальний тиск вище, вам залишається один вихід: перед пуском системи знімати його, ставити зганяння, а після пуску встановлювати на місце (заодно і почистіть вентиль).
запірна арматура
При установці біметалевих радіаторів дуже бажано (за рекомендацією деяких виробників, так взагалі, обов'язково) ставити запірні крани на вході і виході. В якості запірної арматури зазвичай використовують кульові крани. Але для забезпечення нормальної прохідності теплоносія потрібні повнопрохідні моделі (а не стандартні).
Для чого потрібна запірна арматура? Вона дозволяє зняти батарею для ремонту і обслуговування без зупинки системи. Просто закриваєте крани, чекаєте, поки теплоносій охолоне, і знімаєте опалювальний прилад. Ось тут і стане в нагоді байпас: по ньому піде теплоносій, обходячи відключений радіатор. В іншому випадку вам доведеться закривати весь стояк. Для цього потрібно домовлятися з керуючою кампанією і платити за останов і слив системи.

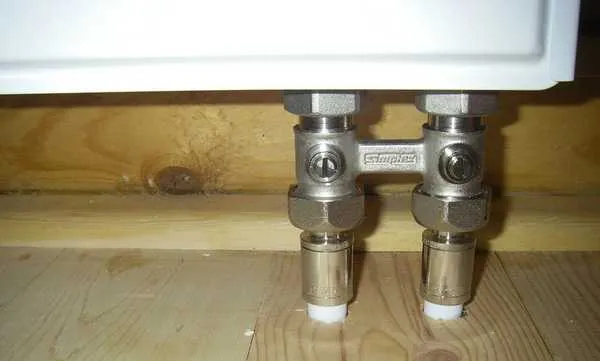

Нижня (седільне) підключення при однотрубної системі
Відвідники повітря
У стандартному установчому комплекті йде ручний повітровідвідник, який ще називають кран «Маєвського». Він встановлюється у вільному верхньому колекторі.
Цей елемент при підключенні біметалічного радіатора обов'язковий. При контакті теплоносія з матеріалами колектора відбуваються хімічні реакції, які супроводжуються газоутворенням. Це невеликий пристрій дозволяє видаляти повітря і гази, які скупчилися в радіаторі. Якщо цього не робити, всередині створюється надлишковий тиск, який в опалювальний сезон призводить до того, що порушується циркуляція і перестає грітися якась частина батареї (зазвичай стає холодною верхівка). Періодично гази потрібно спускати, ключем відкриваючи, а потім закриваючи кран.
Автоматичний для радіатора може бути і маленьким
Якщо стравлювати гази вручну не хочете, можна поставити автоматичний. Місце установки той же: вільний верхній колектор. Але сам прилад має вигляд циліндра 6-8 см висоти, і встановлюється строго вертикально. Тільки в такому положенні він працює. Якщо така «краса» вас не лякає, або все одно плануєте встановлювати декоративний екран на радіатор, то це - найкращий вихід.
На що потрібно звернути увагу при монтажі
Біметалічні радіатори бувають двох типів: частковий біметал, або повний. У часткових вертикальні колектори (до яких приєднують арматуру або труби) зроблені з алюмінію, тому при з'єднанні і установці потрібно бути дуже обережним. При монтажі біметалевих радіаторів виконуйте наступні вимоги:
- Не можна докладати надмірних зусиль при з'єднанні арматури з колекторами. Багато виробників в паспорті до радіаторів дають докладні інструкції по установці. При цьому більшість рекомендує використовувати динамометричний ключ, за допомогою якого можна контролювати прикладене зусилля. Для алюмінієвих колекторів (частковий біметал) це зусилля не більш 100 Н * м. при складанні повного біметалу з колекторами зі сталі 170 ... 180 Н * м.
Бокове підключення, однотрубна розводка, подача знизу

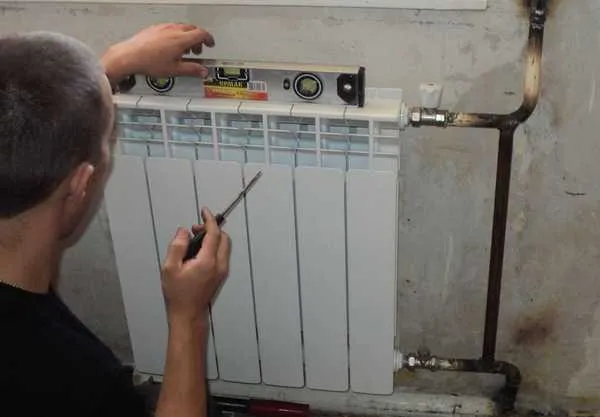

Розташовуватися радіатор повинен строго горизонтально
Чи не скажеш, що підключення біметалевих радіаторів справа проста. Багато тонкощів і нюансів, багато підводних каменів. Проте, із завданням впоратися можна і своїми руками. Але можна довірити справу бригаді або одному спеціалісту. При цьому вам також потрібно бути в курсі правил установки і вимог, щоб проконтролювати правильність монтажу.
