Безперебійник з акумулятором для насоса опалення

ДБЖ для опалення

Ми вже говорили про те, як вибрати котел. а також обговорювали деякі нюанси по вибору насоса. Сьогодні мова піде про те, як забезпечити роботу цих приладів, в разі, якщо в будинку з яких-небудь причин пропаде електрика. Точніше, про бесперебойніка для насоса опалення і котла. Тема ця цікава і відповідальна, тому що, забігаючи наперед, відзначимо, що неправильний вибір аварійного джерела живлення може привести до серйозних поломок. Плати обладнання можуть згоріти. Ми обговоримо альтернативні варіанти електрифікації, принцип їх роботи, відзначимо важливі моменти підбору і експлуатації.

Для чого потрібен ДБЖ

Сучасні системи обігріву оснащені приладами, які працюють від електричного струму. Це стосується як котлів з електронним блоком управління, так і звичайних насосів. Відповідно, при припиненні електрифікації контур працювати перестає, так як в ньому відсутня циркуляція теплоносія. Це серйозна проблема для регіонів, де часто бувають відключення живлення. Також не рідкість віялові відключення в дачних кооперативах, особливо в зимовий час. Щоб не потрапити в ситуацію, коли ризик розморожування ставати реальним можна:

зібрати гравітаційний контур;
забезпечити систему обігріву аварійним джерелом живлення.

В якості альтернативного джерела живлення можуть виступати:

електричний акумулятор;
генератор.

Якщо зупинити свій вибір на акумуляторах, то в обов'язковому порядку між джерелом живлення і приладом повинен бути встановлений спеціальний прилад, який є певним посередником. Безпосередньо накинути дроту не вийде. Щоб використовувати генератор потрібно ставити стабілізатор напруги. У підсумку, вартість генератора зі стабілізатором буде сильно перевищувати ціну акумуляторів з джерелом безперебійного живлення (дбж для насоса опалення і котла).

Як ви розумієте гравітаційний контур - це вчорашній день і багато власників такого обігріву встановлюють на нього насос. Що ж стосується граматичних контурів, то циркуляція в ньому самопливом неможлива апріорі, тільки за допомогою нагнітача. Значить, єдиний прийнятний вихід - це встановити аварійний дбж для насоса опалення. У народі іменований «Безперебойник».

В принципі немає ніякої різниці між вибором джерела безперебійного живлення для всієї системи в цілому і для окремих її частин. Тому потрібно розглядати питання комплексно.

По-друге, всі сучасні котли, навіть твердопаливні, зав'язані на електромережі. Звідси виходить, що установка джерел безперебійного живлення для циркуляційного насоса опалення здійснюється в контурах з твердопаливними нагрівачами без електронного блоку.

Як зробити ДБЖ своїми руками

Варіант зібрати бесперебойник для насоса опалення своїми руками не виключений. Це можливо, хоча і доставить багато клопоту. Для початку потрібно розуміти, що без профільних знань робити в цій стезі нічого, викинуті гроші і витрачений час. Якщо впевненість в собі є, то визначитеся з методом збирання:

з нуля;
з окремих комплектуючих.

Збірка з нуля під силу тільки досвідченим інженерам, тут дилетантам нічого крім розчарування не світить. Якщо вирішили зібрати ДБЖ з окремих складових, то дотримуйтесь наступної схеми.

Схема, як зробити дбж для насоса опалення

До речі, різниця між складанням дбж для насоса опалення своїми руками і покупкою серійної моделі за ціною складе близько 30%.

Вибір ДБЖ і визначення потужності

До вибору ВПС потрібно підійти дуже серйозно. Всі характеристики джерела живлення повинні збігатися з вимогами обладнання. У разі помилки велика ймовірність того, що електричні прилади контура обігріву можуть просто згоріти або в кращому випадку неправильно працювати.

Бесперебойники для циркуляційного насоса опалення і котла бувають двох класів, які відрізняються тільки наявністю стабілізатора напруги:

лінійні (on-line);
лінійно-інтерактивні (off-line).

Лінійні бесперебойники не оснащені стабілізатором напруги і передають його транзитом від мережі, генератора або акумуляторів. Лінійно-інтерактивні бесперебойники також називаються ИПБ подвійного перетворення. Такий варіант краще, тому що напруга перетвориться в правильну синусоїду, чого не можна сказати про лінійних агрегатах. Стабільність напруги без перепадів дуже важлива для обладнання системи обігріву. Off-line бесперебойники дорожче.

Обидва види ДБЖ завжди включені в мережу і задіюються автоматично при відключенні електрики. Крім вже описаних ними функцій вони також заряджають підключені до них акумулятори, деякі моделі контролюють рівень розрядки батарей. Крім того, що характеристики ДБЖ повинні відповідати вимоги обладнання, також важливо визначити потужність бесперебойніка.

Застосування більш потужних агрегатів допускається, але навіщо переплачувати за непотрібний ресурс?

Щоб обчислити потужність ДБЖ потрібно підсумувати всю споживану і пікову потужність приладів ланцюга. У документації до котла і насосу є їх споживана потужність.

Потужність насоса не відображає реальної потреби в електроенергії цього елемента ланцюга, так як його пускова потужність вище споживаної. Тобто потужність резервного живлення для насоса опалення потрібно розраховувати з хорошим запасом. Виконавши підсумовування, ви отримаєте значення, до якого потрібно додати ще відсотків двадцять, щоб ДБЖ працював не на межі своїх можливостей.

Який АКБ вибрати

Вибір батареї обговорюється багатьма власниками системи обігріву з ДБЖ. І суперечки точаться навколо двох варіантів:

звичайний машинний акумулятор;
спеціальна свинцево-кислотна батарея.

Різниця є і вона очевидна. Машинні акумулятори для насосів опалення не пристосовані для тривалого застосування. Вони розраховані, щоб заводити машину, при цьому струм подається короткими імпульсами. Це не тягова батарея, вона досить швидко розрядиться. Також кількість циклів розрядки-зарядки у неї менше, ніж у спеціальних батарей, тому термін їх життя теж істотно менше.

AGM акумулятори для ДБЖ

Ну і що, запитаєте ви? Зате такий акумулятор набагато дешевше. Це, безсумнівно, так і якщо мова йде не про постійне житло, а про дачу, то така батарея цілком може бути використана. При цьому все-таки рекомендується ставити спеціальні акумулятори, які бувають:

Для початку слід сказати, що обидва види відносяться до свинцево-кислотних. Вони призначені поступово віддавати свій заряд протягом певної кількості годин і витримують велику кількість циклів розрядки-зарядки.

У гелевих акумуляторах завдяки тому, що в кислоту (електроліт) доданий кремній, вона знаходить желеподібну структуру. Вони розроблялися військовою промисловістю для установки на літаках. Навіть при пошкодженні корпусу електроліт не випливає і тим самим бойове завдання може бути продовжено. Такі батареї можна перевертати, що ніяк не вплине на їх роботу. Мінусом такого виду акумуляторів є те, що вони вибухонебезпечні. Так, саме так, бувають випадки вибухів через утворення в желеподібної маси повітряних бульбашок. Це відбувається внаслідок закипання електроліту.

У AGM батареях між пластинами свинцю укладені скловолоконні прокладки, які просякнуті рідким електролітом. Кислота надійно утримується скловолоконними матами, при цьому не потрібно боятися, що станеться вибух при закипанні електроліту. Ця технологія з'явилася пізніше гелевих батарей.

При порівнянні цих двох батарей, потрібно визначитися, що для вас важливо, а що ні. На що слід звернути увагу:

AGM витримує 300 циклів розрядки, а гелеві - 600;
термін служби рівний для обох;
AGM менш вимогливі до зарядного пристрою і не бояться перезарядки;
гелеві дорожче.

Ви чули про мультигелевий акумулятори? Напевно, чули. Так ось, їх не існує.

Продавці просто неправильно трактують маркування MG. Немає такої технології мультігеля, а якщо хтось стверджує що є, то слід поцікавитися, в чому вона полягає. Від продавців можна почути, що це об'єднання двох технологій, але яким чином це відбувається, пояснень знайти не можуть. Тому звертайте увагу на назву технології виробництва, зазначеної на корпусі.

(Оцініть статтю, будьте першим)

Цікаве по темі:

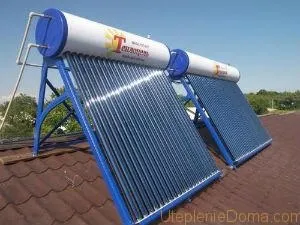

Геліосистеми для опалення та ГВП

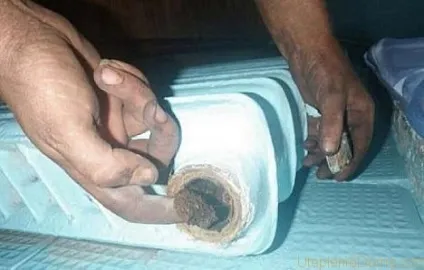

Низ батареї холодний, а верх гарячий

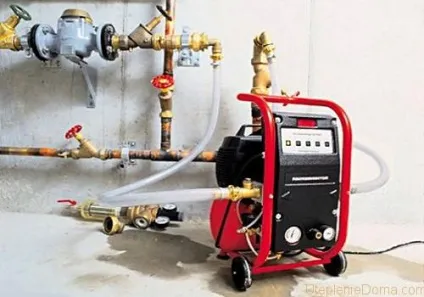

Промивання і опресовування систем опалення
