Бетономішалка своїми руками, особливо виготовлення растворосмесителя з двигуном, принцип роботи

На заміс бетону йде багато фізичної сили і часу, а в будівництві, де його потрібно у великих кількостях, доводиться шукати спосіб приготування легше. Саморобна бетономішалка допоможе вирішити цю проблему. Вона за короткий проміжок часу приготує суміш, в потрібній кількості, в необхідних пропорціях і відповідної консистенції. Як зробити бетономішалку своїми руками і за яким принципом вона працює?

Принцип роботи ручної бетономішалки

Саморобні розчинозмішувачі можуть працювати по різному принципом залежно від конструкційних особливостей. При виготовленні пристрою своїми руками можна створити конструкцію, яка зможе працювати будь-яким способом. вібраційних, гравітаційним, примусово механічним або комбінованим.

У вібраційному пристрої ємність залишається нерухомою, а суміш перемішується за допомогою міксера, який провокує її стиснення. Компоненти якісно перемішуються, утворюючи щільний розчин. При вібраційної роботі витрачається дуже багато енергії, що є єдиним недоліком. Тому такий пристрій використовують тоді, коли для спорудження потрібно суміш самого ідеального якості.
Гравітаційний спосіб - перемішує розчин в ємкості, перекидаючи його на себе або по осі. Наприклад, коли в скляну банку кладуть два види крупи, закривають кришкою і обертають, це і є гравітаційний спосіб. При цьому розчин виходить прийнятної якості. Цей спосіб використовують для отримання невеликого обсягу суміші.
Примусово механічний метод схожий на принцип змішування компонентів дрилем. Іноді його комбінують з гравітаційним методом, це коли в постійно обертається бадді працює міксер. Розчин виходить більш однорідний. Бадья може обертатися окремо від міксера, а щоб розчин ефективніше змішувався, всередині встановлюють лопаті.

Читайте також: Як вибрати триммер для трави?

Поради при створенні саморобної бетономішалки своїми руками з бочки

Щоб виготовити растворомешалку своїми руками, слід дотримуватися деяких правил:

Щоб готовий розчин був хорошої якості, пристрій має виготовлятися точно за кресленням.
Найпростіший і легкий процес при зварюванні деталей мішалки вийде, якщо не зварювати металеві рами з чавуном.
Ємність, в якій змішується розчин повинна бути середнього розміру, якісна, без іржі та інших дефектів.
Бетономішалку можна перевантажувати зайвою вагою.

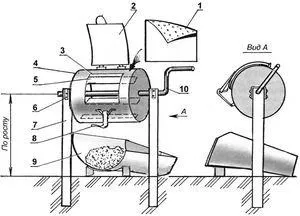

Механічна саморобна бетономішалка з бочки своїми руками

Щоб зробити ручну бетономішалку своїми руками знадобиться сталева бочка, куточок, підшипники, труба і зварювальний апарат. На виготовлення піде кілька вихідних:

Сталеву бочку можна дістати на якомусь підприємстві або купити недорого також підійде бідон або будь-яка інша ємність (бідон, пральна машина). У ємності роблять отвір прямокутної форми. У місцях стику з'явиться щілину. Щоб під час змішування з нього не витікала вода і не порушувалися пропорції, зсередини отвори приварюється поріг з куточка. Якщо куточка немає в наявності, його можна придбати на пункті збору металобрухту. Для більшої герметичності куточок покривають гумою.
Щоб суміш перемішувалася, зсередини приварюється 2-3 листа зі сталі товщиною до 3 мм.
Петлі для кришки встановлюють потужні, так як кришка відкривається назовні. Запірний пристрій теж має бути міцним.
З боків в центральних точках привариваются підшипники і протягується вісь з металевої труби.
Готова конструкція встановлюється на станині. Приварюється одна рукоять або дві (за принципом барабана на колодязі). З двома - можна бетономішалку крутити вдвох.
Потім перевіряємо пристрій на герметичність. У ємність заливаємо воду, якщо є протікання, їх потрібно заварити.
Для краси пристрій можна пофарбувати з зовнішньої сторони. Всередині це робити безглуздо, з першим замісом фарба облізе.

Читайте також: Виготовлення садового подрібнювача гілок своїми руками

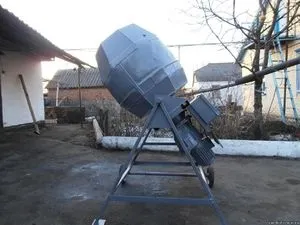

Щоб розчин перемішувався якісніше, деякі майстри встановлюють бочку по діагоналі. Амплітуда перепадів по висоті збільшиться, і бетон перемішається швидше. Недолік - такий пристрій складніше обертати.

Плюси: При бажанні ручне змішування легко замінити на електропривод. Завдяки бічному нахилу бадді суміш легко вивантажувати. Бетонний розчин виготовляється за 5 хвилин. суха суміш за 12 хвилин. Підходить для приготування розчину у великій кількості.

Мінуси: Якщо обороти бетономішалки досягають більше 35 в хвилину, суміш розбризкується. Усунути недолік допоможе зварювання половинок ємності, а сухі інгредієнти завантажують через люк. У кутах погано перемішується.

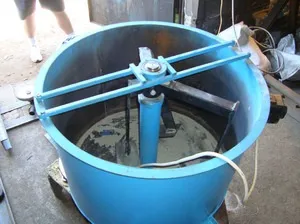

Саморобна бетономішалка з електроприводом з бочки 200 л

Принцип роботи бетономішалки полягає в нерухомій ємності і рухливих лопатках, які замішують розчин. У такому пристрої є свої плюси і мінуси. Щоб під час змішування не протікав вода, на вісь приводу встановлюють сальники. Інакше завантаження доведеться робити не більше 35%. Плюси пристрою - закривається отвір не вимагає герметизації. Незважаючи на те що на виготовлення бетономішалки піде мінімальне вкладення коштів. вона є прикладом високотехнологічного створення.

В якості ємності використовують 200-літрову бочку. Зверху додатково наварюють стінки. Верх залишається відкритий, тому його закривають гратами (щоб всередину не потрапили домашні тварини). Через решітку проводиться завантаження. Затвор для зливу готового розчину закривається гумовою прокладкою. Підстава виготовляють з профтруби. Ємність встановлюють жорстко.
З колінчастого вала від автомобіля роблять змішувальний вал. З металевих пластин товщиною 3 мм зварених під кутом 45 градусів виходять куточки - лопатки. Корінний сальник коленвала і опорні підшипники встановлені там, де виходить вал.
Редуктор і двигун беремо від старого підйомного крана потужністю 5,5 кВТ. Трифазний двигун з можливістю перемикання напрямку обертання.
Під нього встановлюють ємність для збору води, так як затвор не герметичний. Під час початкового завантаження компонентів невелика кількість води витікає. Щоб пропорції розчину збереглися, вода виливається назад в бетономішалку.
Якщо редуктор проблематично знайти, то його можна замінити двома шківами.

Читайте також: Домашня коптильня своїми руками: способи і нюанси виготовлення

Комбінована горизонтальна бетономішалка своїми руками

У будівельних місцях, де немає підведення електрики, чудово підійде бетономішалка з гребінчастим міксером. Відмітна особливість цього пристрою в конструкції. Люк для завантаження виготовляється самостійно з шпінгалета, ущільнювальної гумки і петель. Плюси пристрою в високій якості бетону, розчин має високу однорідність, а для його замісу досить чотирьох поворотів корпусу. Мінуси, конструкція складається з безлічі деталей і вузлів, в домашніх умовах зробити такий прилад складно.

Бетономішалка з пральної машини

Стара пральна машинка з вертикальним завантаженням чудово підійде для виготовлення бетономішалки. Нержавіючий бак стане міксером для компонентів. Отвір, через яке проходив вал активатора, закладається. Усередині бака закріплюється 2-3 лопаті.

Щоб розібратися як самому зробити бетономішалку потрібно підготувати інструменти, креслення і мінімум матеріалів. Бетонозмішувач є економним пристроєм, який легко створити за короткий час. Якщо все зроблено правильно, то воно пропрацює довгий час.
