Як зробити бетономішалку своїми руками? Які матеріали та інструменти потрібні для цього? Багато людей, яким потрібна саморобна бетономішалка, намагаються її зробити з того, що у них є будинки.

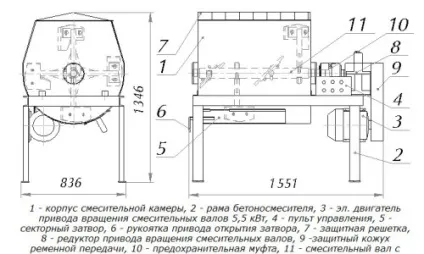

Схема пристрою бетонозмішувача.

Даний агрегат потрібен для проведення бетонних робіт на дачній ділянці або при будівництві різних будівель. Купувати фірмові машини багатьом не по кишені, тому люди і роблять бетономішалки своїми руками. Нижче будуть розглянуті деякі з таких конструкцій, які порівняно легко виготовити.

Як працює саморобна бетономішалка?

На практиці використовують 4 основних способи замішування розчину:

1. Гравітаційний.
2. Механічний.
3. З примусової вібрацією.
4. Комбінований.

При першому способі обертається ємність з компонентами цементно-піщаної суміші та відбувається перемішування під впливом сил гравітації. При цьому методі великий обсяг розчину замісити не можна, а якість бетону на виході трохи більше задовільного. Тому цей спосіб не застосовується в широких масштабах. Але зроблена за цим методом бетономішалка своїми руками цілком може підійти при малому обсязі роботи.

Способи замішування розчину.

При вібраційному способі перемішування розчину корпус машини не рухається, а забезпечений вібратором замішувачі створює в суміші піску та цементу хвилю стиску. Виходить бетон високої якості. Але у цього методу є і істотний недолік - велика енергоємність. Наприклад, щоб отримати 18-22 літра розчину, потрібен приводний електричний двигун потужністю 1,3-1,5 кВт.

Механічне заміс матеріалу в чистому вигляді не застосовують, а використовують в комбінованому способі разом з гравітацією. Така саморобна бетономішалка складається з посудини, який обертається в горизонтальній або похилій площині. Всередині конструкції робляться виступи, які перемішують розчин. Подібні конструкції привертають до себе самодельщиков через простоту виготовлення. Тому нижче описані в основному агрегати такого типу.

Повернутися до списку

Як зробити просту ручну саморобну бетономішалку?

Схема роботи її зрозуміла з рис. 1. У цій конструкції можна замішати будь-хто, навіть «сухий» розчин. Її може зробити будь-яка людина, який має досвід використання простих інструментів. Вона збирається за 2-3 години. Ось керівництво по виготовленню такого агрегату:

1. Береться старий молочний бідон або виварка.
2. Якщо в ньому є тріщина або свищ, то їх усувають електричної зварюванням.
3. Обрізок труби протягують в ручку кришки посудини і мотузкою щільно прив'язують до ручок бідона. Можна застосувати і гумовий джгут.
4. Для закріплення судини на осі його до неї приварюють. Якщо він з алюмінію, то треба зробити тримають елементи. Для них використовують смужки металу товщиною 7 мм. До них посудину приєднують гвинтами.
5. У станині треба вирізати отвори по формі латинської букви «U».
6. Ось укладають в них.

Схема саморобної гравітаційної бетономішалки.

Якщо використана бочка, то можна зробити горизонтальний агрегат. Для цього в її бічній частині роблять люк для заливки суміші, а сам посудину зміцнюють прямо на осі. Агрегат встановлюють на ніжки із сталевих труб.

Така конструкція буде обертатися повільно, але бетон буде добре замішаний. Єдиний недолік, який має така саморобна бетономішалка, це час перемішування розчину, від 4 до 20 хвилин. У порівнянні із застосуванням лопати, ця конструкція має в 4 рази більшу продуктивність. Вирощують вісь вручну трохи втомлює, тому можна приєднати через редуктор або ремінну передачу електродвигун. Потужність його повинна бути 2,5 кВт при обсязі судини в 50 літрів.

Повернутися до списку

Як зробити саморобну бетономішалку з примусовим замісом?

Дане пристосування буде складатися з таких вузлів, як:

1. Бадья - робиться зі старої бочки, стінки якої треба округлити кувалдою. Це потрібно для того, щоб цемент і пісок не скупчувалися в кутах посудини. Для маленьких порцій розчину цебер можна зробити з 2 тазиків. У загальному випадку можна взяти і пластикові судини. Їх скріплюють по обіду сталевою стрічкою, яка стягується гвинтом. Дно одного тазика треба вирізати, щоб можна було завантажувати і вивантажувати розчин.
2. Сталевий зубчастий вінець (його купують).
3. Автомобільний маховик.
4. Шестерня стартера від машини.
5. Маточина колеса.

Такий привід працює так. Маховик обертається на осі, і цебер рухається разом з ним. Другий кінець осі закріплений за допомогою підшипника № 208-210, який вставлений в муфту, що знаходиться в ступиці. Можна зробити і вертикальний варіант.

Схема бетономішалки примусової дії.

Для цього до колеса болтами пригвинчують робочий посудину, а маховик приварюють до маточини. Тоді муфту з підшипниками кріплять до маховика, і потрібна додаткова деталь для кріплення горловини посудини.

Цю конструкцію можна приєднати через редуктор до електродвигуна - в результаті вийде електрична бетономішалка. Швидкість обертання вибирається в межах 25-55 об. / Хв. При збільшенні швидкості може статися розбризкування розчину. Потужність двигуна вибирається так: на літр розчину 20-25 Вт. Щоб можна було забезпечити ці показники, можна застосувати ремінну передачу. Якщо допустити, що бадья має обсяг в 200 л, то знадобиться електродвигун потужністю 1,3 кВт. Такий агрегат дає хорошу якість бетонної суміші і дозволяє набагато прискорити процес будівельних робіт.

Повернутися до списку

Як зробити бетономішалку з пральної машини?

Для цього може підійти будь-яка стара машина. Важливо, щоб у неї був активатор на дні корпусу. Його треба замінити, змонтувати на вал, що підходить за розміром. Усередині прального бака є різьблення. На неї закріплюють скоби (гайками), які зроблені у вигляді літери «П». Ще треба зробити із сталевої штаби конструкцію з лопатями, які розгортають на 90 градусів. Всі ці деталі треба розташувати симетрично, щоб не було биття під час роботи. Зливний отвір треба заглушити. Подібна електрична саморобна бетономішалка має маленьку продуктивність, але цілком підійде для дрібних робіт. При бажанні можна зробити і похилий агрегат. Для цього зварюють раму із сталевих труб, яка має похилу площадку. На неї приварюються швелери, і на них прикручують болтами пральну машину. Працює конструкція так само, як і вертикальний варіант.

Повернутися до списку

Необхідні інструменти та матеріали

1. Стара бочка, бідон.
2. Тазики.
3. Пральна машина.
4. Металева вісь.
5. Сталеві труби.
6. Гайки і болти.
7. Сталеві смужки.
8. Металевий зубчастий вінець.
9. Ремені і шківи.
10. Зварювальний апарат.
11. Редуктор і електродвигун потужністю 1,3-1,5 к Вт (для обсягу цебра в 200 літрів).
12. Частини від старого автомобіля.
13. Електричний дриль.
14. Ножовка по металу.
15. Молоток і викрутки.
16. Рулетка і олівець.

Бетономішалка може бути побудована за 1-2 дня. Віддача від неї буде цілком достатньою для того, щоб вона окупила всі витрати на своє створення.

При роботах треба дотримуватися всіх правил техніки безпеки.

Їх треба виконувати і при експлуатації зробленого своїми руками агрегату.
