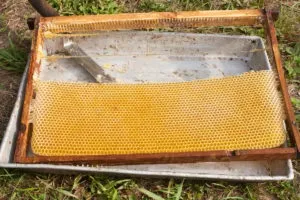

Бджолині рамки для вуликів розміри, креслення, як зробити своїми руками

Запорукою успішного розведення бджіл є зручні і правильно облаштовані вулики. Від того, наскільки правильно виготовлені і розташовані рамки всередині бджолиного будиночка, в значній мірі залежить те, наскільки буде вдалий медозбір.

Правильна конструкція рамок, незважаючи на свою гадану простоту, повинна враховувати цілий ряд факторів, кожен з яких надає значущий вплив на їх якість. Сюди слід віднести:

• вибір матеріалу для виготовлення;
• геометричні розміри;
• форма планок;
• спосіб натягу дроту;
• спосіб установки;
• кількість рамок у вулику.

Тому правильне виготовлення рамок для вуликів - дуже важлива і відповідальна задача, підходити до вирішення якої необхідно дуже відповідально.

Варіанти розташування рамок усередині вулика

Просторове положення стільникових рамок визначається в залежності від напрямку їх осей. Воно може бути поздовжнім або поперечним по відношенню до летку. Як відзначають досвідчені бджолярі, на продуктивність бджіл обраний спосіб розташування рамок для вуликів не впливає, але від нього залежить швидкість і зручність контролю з боку бджоляра.

При поздовжньому розташуванні є можливість нахилити вулик і разом оглянути всі рамки. При поперечному положенні це неможливо, оскільки рамки для вуликів будуть розгойдуватися і можуть розчавити бджіл.

Поздовжнє розташування застосовують для швидкої роботи тільки досвідчені бджолярі на великих пасіках, а для новачків і невеликих бджолиних господарств рекомендується поперечне розташування і огляд кожної рамки окремо.

У випадку з вуликами з квадратним поперечним перерізом (наприклад, магазинного типу), ви в будь-який момент зможете змінити просторове розташування рам і перейти до прискореного способу контролю.

Вибір розмірів і основні стандарти

Перед тим, як визначити необхідні геометричні розміри рамок, необхідно дізнатися основні вимоги, що пред'являються до їх правильному розміщенню. Від їх правильного просторового розташування всередині вулика може залежати як загальна продуктивність, так і розвиток вашої пасіки. Тому, при виготовленні і встановленні рамок, слід враховувати, що відстані:

• між осями сусідніх рамочок має бути 37-38 мм, що забезпечить ширину «вуличок» (проходів для бджіл) в межах 10-12 мм;
• від верхньої і нижньої планок рамки для вуликів до корпусу не повинно бути більше 10 мм і не менше 8 мм;
• від нижнього ряду рамок до дна корпусу вулика - 20-30 мм;
• від стінок вулика до бічних рейок - в межах 5-7 мм;
• рекомендована ширина верхнього бруска - 25 мм.

Технологія виготовлення рамок для вуликів повинна забезпечити їх надійну фіксацію у внутрішньому обсязі і можливість безперешкодної виїмки при необхідності.

Серед найбільш поширених стандартів, що показують хороші результати, фахівці вказують наступні розміри, які мають рамки для стільникового меду по зовнішній висоті і ширині:

• Цандера, 220 x 420 мм;
• рамки для 12 рамкового вулика Дадана-Блатта, 300 x 435 мм;
• Дадана (модифікований), 285 x 448 мм;
• Кунча або «вулик Гольця», 330 x 250 мм;
• Лангстрота, 232 x 448 мм;
• німецький стандарт, 223 x 370 мм.

При визначенні необхідних розмірів також слід враховувати, що вони повинні відповідати розмірам вулика для повного дотримання умов, зазначених вище. Тому можна сказати, що конструкція будиночка для бджіл і розміри стільникових рам нерозривно пов'язані між собою і від правильного їх поєднання залежить ваш медозбір і правильний розвиток бджолиної сім'ї.

Креслення і розміри рамки Дадана-Блатта.

Відстань між рамками

Побудова бджолиних сот відбувається всередині рамок, які бджоляр встановлює в вулик. Подібна технологія дозволяє спростити контроль заповнення сот і полегшити процес збору меду. Стабільність сот можна збільшити, встановивши спеціальну воскову пластину і закріпивши її на натягнутій всередині дроті.

Проміжні стільникові стінки можна придбати в спеціалізованих магазинах бджільництва або виготовити їх самостійно. Бджоли набагато швидше заповнюють медом стільники в готових пластинах з бджолиного воску.

Креслення і розміри рамки Рута.

Відстань між площинами рамок для вуликів називають «бджолиними вуличками». Їх ширина повинна бути в межах 10-12 мм. Зменшення проходу не дозволить бджолам нормально працювати на стільниках через тісноту, а через збільшеного відстані може початися будівництво сот між рамками або відбутися значне зростання товщини стільникового набору.

Для того, щоб точно витримати необхідну відстань, бічних планок надають фігурну форму, при якій верхня частина дощечки ширша, а середина - тонка. Іншим рішенням може бути застосування спеціальних проставок на бічних планках, які не дають рамкам зближуватися і дозволяють здійснювати швидку і точну установку.

Читайте також: Бджолиний вулик своїми руками

Принцип побудови конструкції

Традиційні рамки для стільникового меду збираються з 4-х дерев'яних планок: двох бічних, верхній і нижній. При цьому довжина верхньої планки трохи більше габаритних розмірів рамки і її краю виступають з обох сторін. Це дозволяє швидко і просто встановлювати конструкцію всередину вулика, укладаючи її на наявні поздовжні опори вздовж бічних стінок.

Розміри заготовки Рута.

Торгові мережі пропонують бджолярам набори елементів для складання, бджолині рамки в уже готовому зібраному вигляді, з отворами для дроту або без них. Ціна рамок заводського виготовлення залежить від сорту деревини, якості обробки деталей, наявності отворів, рівня збирання та торгової марки виробника. Найдорожчі вироби виготовляються з бука і поставляються в повністю готовому до застосування вигляді.

Вид матеріалу, обраний для виготовлення рамок, значно впливає на ефективність їх застосування і кількість одержуваного стільникового меду. Так само важливі розміри конструкції, її міцність і вага. Як матеріал сьогодні використовують деревину і пластики.

Збір секційної рамки.

Причому пластик, як інноваційний матеріал, поки ще широкого поширення не отримав. Більшість бджолярів, при виготовленні бджолиних рамок, віддають перевагу деревині, як більш натуральному і екологічно чистому матеріалу.

Дерев'яні планки, які застосовуються для збирання, необхідно добре обробити наждачним папером або на шліфувальному верстаті до отримання абсолютно гладкої поверхні.

При використанні смолянистих хвойних порід, поверхня планок рекомендується обробити гарячим воском або натуральною оліфою. З'єднання планок між собою слід виконувати сталевими шурупами, попередньо промазав стики клеєм ПВА. Застосування цвяхів може не забезпечити достатньої міцності конструкції.

Закріплення проміжних стінок з вощини, у внутрішньому просторі рамок, забезпечують натягом струн зі сталевого дроту. При цьому міцність дерев'яних планок повинна такою, щоб забезпечити можливість сильного натягу струн, виключаючи при цьому прогин дерев'яних деталей.

Для забезпечення кращої стабільності зібраної конструкції, рекомендується робити 4 натягування при поздовжньому розташуванні струни і 6 разів натягувати дріт при поперечному. У міні рамках можна робити всього 2 протягання. Застосування твердих порід деревини дозволяє зменшити кількість струн і спростити процес виконання робіт, але цей варіант збільшить вага виробу.

Для того, щоб встановлена ​​дріт не виступала над поверхнею планок і не зачіпала стінок вулика, ускладнюючи їх установку, в дощечках вирізують поздовжні пази. Діаметр висвердлюють для пропуску дроту отворів не повинен перевищувати 1,5 діаметра дроту.

Самі отвори найкраще робити за допомогою низькооборотної дрилі або шуруповерта. Непогані результати можна отримати за допомогою пропалювання отворів розпеченим металом. Застосування для цих цілей холодного шила або іншого подібного інструменту може привести до розколювання готових планок.

Яке розташування дроту краще?

Збільшена кількість натягнутих струн при поперечному розташуванні дозволяє більш рівномірно розподілити зусилля, яке до планок, і зменшити можливий вигин. Чотири, а іноді і всього лише дві натягнуті струни збільшують силовий вплив і сприяють більшій вигинання, а, значить, і подальшого ослаблення натягу дроту.

Поздовжня і поперечна обмотка.

З іншого боку, збільшення кількості струн призводить до ускладнення конструкції, збільшує час на її виготовлення і ускладнює процес припаювання проміжної стінки з вощини на дріт. Тому при виборі варіанту розташування сталевих струн і їх кількості, слід враховувати міцність матеріалу рамки і її розміри, оскільки чим більше рамка, тим більше натяжок потрібно.

Для створення можливості підтягування струн при їх ослабленні під час експлуатації, деякі бджолярі рекомендують не пов'язувати кінці дроту з натягнутою струною, а забивати в верхній брусок фіксують цвяхи.

Вони повинні виступати над поверхнею планки на 4-5 мм, чого цілком достатньо для фіксації дроту. Довжина цвяхів - 15-20 мм, діаметр 1,5-2,0 мм, а сама поверхня повинна мати антикорозійне покриття.

При необхідності виконання підтяжки, цвяхи просто забиваються в планку по саму шляпку. При цьому дріт змінює свою довжину і забезпечує краще натяг. Така техніка натяжки дозволяє обійтися без використання натяжної верстата чи інших спеціалізованих пристроїв.

Вибір дроту для рамок

Дріт, що застосовується для бджолиних рамок як натяжних струн, повинна бути сталевий. Використання дроту з кольорового металу або товстої риболовної волосіні не рекомендується через м'яку структури матеріалу і здатності розтягуватися з часом, а також складної технології закріплення на рамці проміжної стінки. Крім того, використання волосіні або м'якого металу не забезпечує збереження струн при знятті сот за допомогою ножа.

Прекрасні результати можна отримати в разі застосування ніхрому або вольфраму. Ці матеріали не піддаються впливу корозії, добре піддаються обробці і швидко нагріваються. Однак висока вартість не сприяє їх широкому поширенню.

Тому в спеціалізованих магазинах для бджолярів пропонують два види сталевого дроту: звичайну чорну і нержавіючу високолеговану. Нержавійка довговічна, але вона і дорожче.

Читайте також: Медоносні трави і рослини

Її збільшена жорсткість дещо ускладнює процес натягування на рамку. У той же час слід враховувати, що чорні струни значно дешевше і м'якше, але можуть з часом заіржавіти через обробку рамок складами від шкідників. Підсумковий вибір залишається за вами, так як кожен вид дроту має свої переваги і недоліки.

Інструкція по натягування дроту

Після виготовлення дерев'яних рамок з встановленими проставкамі або фігурними бічними планками, необхідно приступити до натягнення дроту для подальшого закріплення на ній проміжної стінки з вощини. Для цього вам буде потрібно наступний інвентар і матеріали:

• сталевий дріт діаметром 1,5-2,0 мм, намотана на котушку;
• дриль або шуруповерт зі свердлом відповідного дроті діаметра;
• розмічальний свердлильний кондуктор або шаблон, який можна виготовити самостійно;
• молоток, кліщі, плоскогубці;
• цвяхи для кріплення і підтяжки дроту.

Для підвищення зручності розмотування дроту, котушку рекомендується встановити на вертикально розташовану вісь.

Установка і натяжка струн

Під час натяжки струн на рамку, порядок виконання робіт буде наступний:

1. за допомогою кондуктора або розмітки за допомогою шаблону просвердлите необхідні отвори в протилежних планках в залежності від обраного розташування струн;
2. забийте натяжна цвях в рамку;
3. простягніть дріт через просвердлені отвори, проходячи через них послідовної змійкою;
4. обмотайте один кінець дроту навколо відповідного цвяха;
5. підтягніть дріт, використовуючи плоскогубці, і так само закріпіть її на другому цвяху.

Рівень натягу струни повинен забезпечувати поява музичного тону при її посмикуванні пальцем. У зворотному випадку необхідно виконати перетяжку.

Установка внутрішньої стінки

Після того, як рамка з натягнутими струнами готова, можна приступати до процесу закріплення на дріт внутрішньої стінки з вощини. Це робиться шляхом нагрівання дроту і вплавлення її в матеріал закріплюється пластини.

Кінці дроту з'єднують з трансформатором струму, що працюють при подається напрузі в 12-36В. Використання обладнання на 220В заборонено з міркувань безпеки.

Як джерело струму можна використовувати зарядний пристрій для автомобільних акумуляторів або купити пристрій в спеціалізованому магазині бджільництва в відділі інвентарю. Використання автомобільного акумулятора не рекомендується, оскільки ви його можете просто зіпсувати, включаючи в режимі короткого замикання.

Для припаювання проміжної стінки:

1. встановіть рамку з натягнутою сталевої дротом на робочий стіл горизонтально;
2. покладіть обрізану пластину стінки всередину рамки на дріт;
3. підключіть кінці електричних проводів від джерела струму до цвяхів або кінців дроту;
4. включите джерело електричного струму;
5. при нагріванні дроту матеріал стінки почне плавитися і вона увійде всередину матеріалу;
6. після охолодження проміжна стінка буде надійно закріплена на рамці.

Дуже важливим моментом при виконанні цієї операції є недопущення перегріву дроту. Якщо це станеться, то гарячі струни просто розріжуть матеріал, а результат буде негативний. Також неможливо добитися хорошого результату і при недостатньому нагріванні.

Для бджіл принципове розташування проміжної стінки не має великого значення. Вона може трохи не доходити до краю рамки, мати невеликий перекіс при установці або бути зібрана з декількох смуг. Головне, щоб вона не відпала після установки рамки в вулик.

Рамки для вуликів із пластику

На сьогоднішній день більшість бджолярів використовують деревину для виготовлення бджолиних рамок як перевірений протягом століть природний матеріал. Однак розвиток сучасних технологій привело до появи на ринку виробів із пластику.

Це пов'язано з прагненням виробників перевершити показники традиційних матеріалів і створити більш легкі, міцні і зручні рамки для вуликів. Деревина в холодну пору досить активно вбирає вологу з повітря, а при спеці розсихається. Це призводить до погіршення якості рамок і може спричинити зниження якості меду.

Поки рамки з пластика виготовляються тільки промисловим способом і продаються у вигляді вже готових до використання виробів. З пластмаси виготовляють конструкції повноцінного стандартного розміру і міні рамки для з'єднання їх в касетний блок.

При цьому внутрішній простір вироби заповнене тонкої пластикової пластиною і натяг дроту з подальшою установкою внутрішньої стінки не потрібно. Досить просто покрити поверхню пластика розтопленим воском за допомогою валика і встановити рамку у вулик.

Підбиття підсумків

Самостійне виготовлення рамок для бджолиних вуликів не є складною роботою, а виконати її може навіть початківець бджоляр. Традиційні конструкції виготовляються з дерева і сталевого дроту. Габаритні розміри рамок залежать від конструкції вулика і його обсягу.

Крім цього, представлені в продажу і успішно реалізуються пластикові рамки, більш прості в експлуатації, але обходяться для бджоляра дорожче. Вибір підходящої конструкції залежить від розмірів ваших вуликів, рівня розвитку бджолиної сім'ї і побажань пасічника.
