К.т.н.В.І. Ливчак, віце-президент НП «АВОК», Державний експерт енергоефективності проектної документації в будівництві, г. Киев
Постановка проблеми
Міністерство двічі видавало наказ по цим вимогам, але до сих пір він не пройшов узгодження, на підставі чого Міненерго України було змушене виключити зі складу Енергетичного паспорта будівлі дані про базові і нормованих значеннях енергетичного ресурсу та класифікацію будівель по енергетичній ефективності. У проектних організацій як і раніше не мають законодавчих підстав підвищувати енергоефективність споруджуваних і капітально ремонтуються будівель.
Більш того, останнім часом нав'язуються рішення, які спотворюють чіткі і ясні положення «Правил встановлення вимог енергетичної ефективності для будівель. », Затверджених постановою Уряду України № 18, намагаючись включити до складу нормованої величини витрат енергетичних ресурсів у будівлі, крім питомих річних витрат теплової енергії на опалення, вентиляцію та гаряче водопостачання, показник питомої річної витрати електричної енергії на загальнобудинкові потреби, методика визначення якого відсутній як на федеральному, так і на регіональному рівні. Тим самим, нормування підвищення енергоефективності будівель буде знову відкинуто на невизначений термін.
Що можна зробити?
Прочитаємо уважно діючі нормативні документи. Відповідно до п.7 Правил, затверджених постановою Уряду України № 18, записано, що «До показників, що характеризує величини витрати енергетичних ресурсів в будівлі, відносяться нормовані показники сумарних питомих річних витрат теплової енергії на опалення, вентиляцію та гаряче водопостачання, включаючи витрати теплової енергії на опалення і вентиляцію (окремим рядком). », Оскільки« клас енергетичної ефективності визначається виходячи з порівняння фактичних (розрахункових) та нормативних значень показників, що відображають питома витрата теплової енергії на опалення і вентиляцію »(п.5« Вимог до правил визначення класу енергетичної ефективності багатоквартирних будинків. », Затверджених тим же постановою № 18).
У п.7 Правил, затверджених постановою Уряду України № 18, згадується, що «до показників, які характеризують річні питомі величини витрати енергетичних ресурсів в будівлі, відноситься і показник питомої річної витрати електричної енергії на загальнобудинкові потреби», але не вказується, що він нормований . як були отримані раніше на опалення, вентиляцію та гаряче водопостачання, і про нього ніде не згадується при визначенні класів енергетичної ефективності. У зв'язку з цим пропонується перенести включення витрат електричної енергії в нормовані показники. характеризують річну питому величину витрат енергетичних ресурсів на загальнобудинкові потреби будівлі на стадії виконання зіставлення по нормованому питомій витраті первинної енергії, що передбачається п.16 тих же Правил.
коригування розрахунків
Хибність прямого множення нормованого значення на ГСОП полягає в тому, що з підвищенням ГСОП в стільки ж разів збільшується величина питомої витрати теплової енергії на опалення. Але так не повинно бути, через те, що тепловтрати через зовнішні огородження не можуть збільшуватися в стільки ж разів, у скільки зростає ГСОП, оскільки з підвищенням ГСОП зростає і нормований опір теплопередачі цих огороджень, а також в тепловому балансі будівлі, поряд з складовими, залежними від зміни зовнішньої температури (тепловтрати через зовнішні огородження і на нагрів повітря, інфільтрують через віконні прорізи), входять внутрішні (побутові) теплопоступления, що не залежать від різних кліматичних умов р егіонов і практично постійні для всіх регіонів в діапазоні широт 45-60 °.
Тому нами були перераховані базові питомі річні витрати теплової енергії на опалення і вентиляцію з урахуванням перерахованих вище обставин. Результати розрахунків наведені в [1], а обґрунтування виконаних розрахунків для регіонів-представників південних областей з ГСОП = 3000 ° C · добу. центрального регіону з ГСОП = 5000 ° C · добу. і північних регіонів з ГСОП = 8000 ° C · добу. в 2].
Базові значення питомої річної витрати теплової енергії
Виписка з табл. 9 СНиП. Критичний питома витрата теплової енергії на опалення і вентиляцію житлових будинків за ОП, q h req. кДж / (м2 × o C × добу)
Нормовані по роках будівництва показники виходять зменшенням базових значень сумарного теплоспоживання на опалення, вентиляцію та гарячого водопостачання, відповідно до «Правил встановлення вимог енергетичної ефективності для будівель. », Затверджених постановою Уряду України № 18, на 15, 30 і 40%.

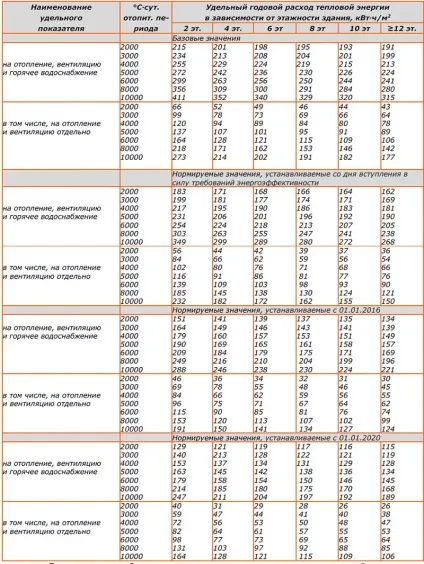

Таблиця 1.Базовий і нормований в залежності від року будівництва питома річна витрата теплової енергії на опалення, вентиляцію та гаряче водопостачання багатоквартирних будинків
Прімечаніе.Прі встановленні базових величин питомої річної витрати теплової енергії на опалення і вентиляцію багатоквартирних будинків було прийнято розрахункове заселення 20 м 2 загальної площі квартир на одного жителя. Виходячи з цього були прийняті нормативний повітрообмін в квартирах 30 м 3 / год на людину і питомі внутрішні теплопоступления 17 Вт / м 2 житлової площі.
Для підтвердження правильності прийнятих в табл. 1 значень можна порівняти базові величини питомих річних витрат теплової енергії на опалення і вентиляцію з результатами розрахунку конкретного будинку для різних значень градусо-діб опалювального періоду на прикладі 17-ти поверхового 4-х секційного багатоквартирного великопанельного будинку типовий московської серії П3М / 17Н1 на 256 квартир з 1-им нежитловим поверхом. Площа опалювальних поверхів будівлі AS = 23310 м 2; загальна площа квартир без літніх приміщень АКВ = 16262 м 2; корисна площа нежитлових, орендованих приміщень Апол = 880 м 2; загальна площа квартир, включаючи корисну площу нежитлових приміщень АКВ + підлогу = 17142 м 2; житлова площа (площа житлових кімнат) Аж = 9609 м 2; сума площ всіх зовнішніх огороджень опалювальної оболонки будівлі Аогр. сум = 16795 м 2; опалювальний обсяг будинку Vот = 68500 м 3; компактність будівлі Аогр. сум / Vот = 0,25; відношення площі світлопрозорих огороджень до площі фасадів - 0,17. Ставлення AS / АКВ + підлогу = 23310/17142 = 1,36.
Результати розрахунку наведені в табл. 2, які показують, що розрахункові значення питомих річних витрат теплової енергії на опалення і вентиляцію конкретного 17-ти поверхового будинку в умовах будівництва в регіонах з різною кількістю градусо-діб опалювального періоду збігаються з показниками базового питомої річної витрати, визначеного на основі 9-пов . будинки. Це підтверджує правильність встановлених значень базового питомої річної витрати теплової енергії на опалення і вентиляцію багатоквартирних будинків, наведених в табл.1.

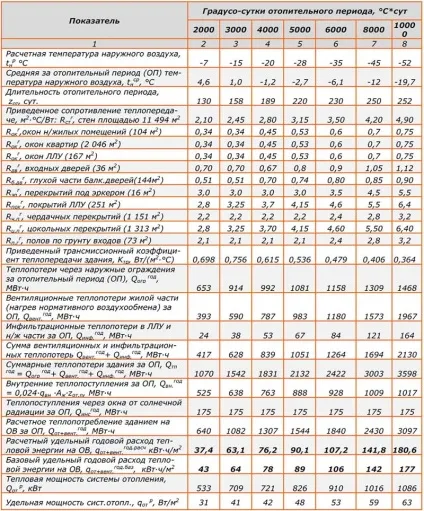

Таблиця 2. Результати розрахунку енергоефективності 17-поверхового багатоквартирного будинку
при різних значеннях градусо-діб опалювального періоду
Для визначення річного теплоспоживання на гаряче водопостачання ці показники повинні бути перераховані на середні за опалювальний період розрахункові витрати води (оскільки їх легше порівняти з виміряними) за методикою, викладеною в Додатку 2. Відповідно до цієї методики для багатоквартирних будинків із середньорічною нормою витрати гарячої води на одного жителя 100 л / добу і заселеності 20 м 2 загальної площі квартир на людину базове питоме річне теплоспоживання на гаряче водопостачання складе для центрального регіону (zoт = 220 діб) - 135 кВт · год / м 2; для регіону півночі європейської частини і Сибіру (zoт = 250 діб) - 138 кВт · год / м 2 і для півдня європейської частіУкаіни з урахуванням zoт = 160 діб і підвищувального коефіцієнта 1,15 на споживання води в III і IV кліматичних районах будівництва згідно СП 30.13330 - 149 кВт · год / м 2. Це вище, ніж приймалося раніше в проекті наказу МРР - 120 кВт · год / м 2 для всіх кліматичних районів згідно чинного тоді СНиП 2.04.01-85 *.
Для отримання базового нормованого значення сумарного питомої річної витрати теплової енергії на опалення, вентиляцію та гаряче водопостачання багатоквартирних будинків додаємо отримані вище значення питомої теплоспоживання на гаряче водопостачання, з інтерполяцією в залежності від величини градусо-діб регіону будівництва, до встановлених величин базового питомої річної витрати теплової енергії на опалення і вентиляцію (табл. 1, рядки показників сумарного теплоспоживання на опалення, вентиляцію та гаряче водопостачання).

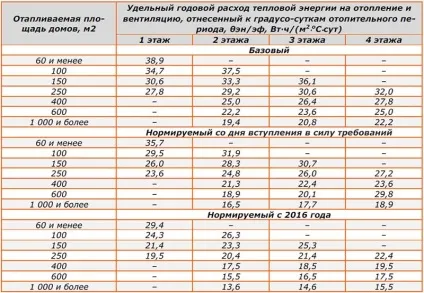

Таблиця 3. Базовий і нормований по роках будівництва питома річна витрата теплової енергії на опалення і вентиляцію одноквартирних окремо розташованих та блокованих будинків
Примітки:
1. При проміжних значеннях опалювальної площі будинку в інтервалі 60-1000 м 2 значення θен / еф повинні визначатися по лінійної інтерполяції.
2. Під опалювальною площею одноквартирного будинку розуміють суму площ опалювальних приміщень з розрахунковою температурою внутрішнього повітря вище 12 ° С, для блокованих будинків - площа квартири, а для багатоквартирних будинків із загальною сходовою кліткою - суму площ квартир без літніх приміщень.

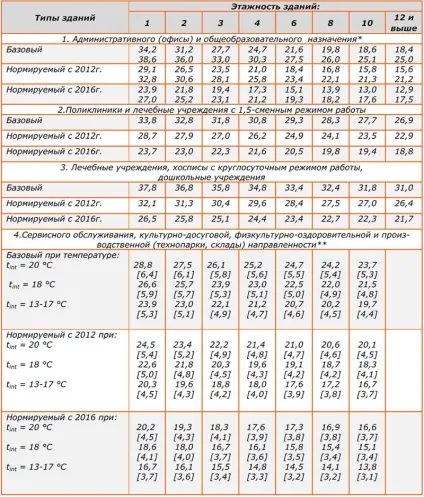

Таблиця 4. Базовий і нормований по роках будівництва питома річна витрата теплової енергії на опалення і вентиляцію громадських будівель, віднесений до градусо-діб опалювального періоду, θен / еф, Вт · год / (м2 × oC × добу)
Для визначення базового питомої річної витрати теплової енергії на опалення і вентиляцію будівлі, що будується в конкретному регіоні країни, Qот + вент.год.баз. кВт · год / м 2. слід показники табл. 3 і 4 множити на ГСОП регіону і на отриманий вище регіональний коефіцієнт перерахунку Крег. :
де θен / еф. баз - з таблиці 3 і 4;
Крег. - регіональний коефіцієнт перерахунку питомої річної витрати теплової енергії на опалення і вентиляцію житлових і громадських будівель при завданні показника базового теплоспоживання в розмірності Вт · год / (м 2 × o C × добу); приймається в залежності від величини градусо-діб опалювального періоду регіону будівництва для будинків з ГСОП = 3000 o C × добу і нижче Крег. = 1,1; з ГСОП = 4900 o C × добу і вище Крег. = 0,91; з ГСОП = 4000 o C × добу Крег. = 1,0; в інтервалі 3000-4900 o C × добу - по лінійної інтерполяції.
Для отримання базового питомої сумарного річного витрати теплової енергії на опалення, вентиляцію та гаряче водопостачання Qот + вент + гв..год.баз питома річна витрата теплової енергії на гаряче водопостачання qгв.год одноповерхових житлових будинків і громадських будівель визначається за методикою, викладеною в Додатку , і складається з показником питомої базового річного витрати теплової енергії на опалення і вентиляцію даного регіону Qот + вент.год.баз. кВт · год / м 2:
Клас енергетичної ефективності
Відповідно до постанови Уряду України № 18 та наказу Мінрегіонрозвитку України №161 «клас енергетичної ефективності будівель визначається виходячи з величини відхилення розрахункового (фактичного) значення питомої витрати енергетичних ресурсів від нормованого рівня, встановленого вимогами енергетичної ефективності будівель, будов, споруд, після зіставлення отриманої величини відхилення з таблицею класу енергетичної ефективності ».
Таблиця 5.Класси енергетичної ефективності багатоквартирних будинків
Примітки:
*) На стадії проектування - тільки розрахункового значення питомої витрати теплової енергії на опалення та вентиляцію;
**) при необхідності дуже високий клас може бути розбитий на найвищі підкласи А +; А ++; А +++.
література
Додаток 1.Установленіе закономірності зміни базового питомої річної витрати теплової енергії на опалення і вентиляцію багатоквартирного будинку в залежності від величини градусо-діб регіону будівництва з використанням поправочного регіонального коефіцієнта перерахунку Крег
