Бази сталевих колон
У нижній частині сталевих колон передбачають сталеві бази (черевики) для збільшення площі опертя колони і сполучення її з фундаментом. Конструкція бази визначається типом колон (суцільні, наскрізні або роздільні), величиною і характером навантаження (центрально навантажена, внецентренно навантажена), а також способом обпирання колон (шарнірне, жорстке).

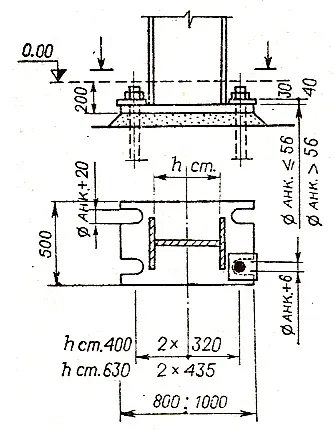

Бази центрально стиснутих колон рекомендується влаштовувати з однієї плити або з плити, посиленої ребрами жорсткості (рис.4).
\
Мал. 4. База центрально

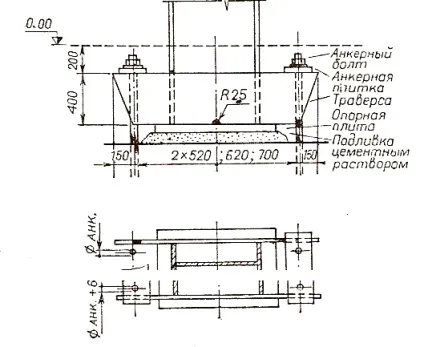

Для збільшення ширини стрижня колони і посилення плити бази встановлюють поперечні траверси з листів (рис.5). Траверси сприймають навантаження від стрижня колони і передають її на опорну плиту.
Бази позацентрово стиснутих колон при невеликих згинальних моментах роблять такими ж, як і бази центрально стиснутих колон.
При малих відстанях між гілками і необхідність збільшення плеча анкерних болтів в наскрізних колонах допускається застосовувати загальну базу на обидві гілки. У більшості випадків для позацентрово стиснутих наскрізних колон влаштовують роздільні бази (під кожну гілку окрему базу по типу баз центрально стиснутих колон, ріс.6б).
Мал. 5. База центрально стислій колони з траверсами стислій колони траверсами з траверсами

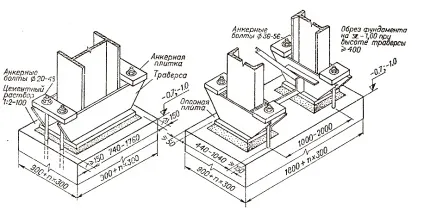

Рис.6. Бази сталевих колон:
а - під центрально стиснуту колону суцільного
б - під внецентренно стислу двогілковий колону
Сталеві колони спирають на залізобетонні фундаменти через шар цементно-піщаної стяжки. Бази колон кріплять до фундаментів анкерними болтами, що закладаються в фундаменти при їх виготовленні.
Для захисту від корозії підпільну частина колон разом з базою покривають шаром бетону. Стіни, як і в залізобетонному каркасі, спирають на фундаментні балки, укладені на уступи фундаментів.
Сталеві стійки фахверка
Фахверк розташовують в площині поздовжніх і торцевих стін для сприйняття маси стін, вітрових навантажень і передачі їх на основний каркас будівлі. Влаштовують фахверк при кроці колон 12 м і довжині панелей дорівнює 6 м; при висоті прольотів понад 30 м і в цегляних будинках з кранами важкого режиму роботи.
Фахверк складається зі стійок (колон) і ригелів. Їх кількість і місце розташування визначаються кроком колон, заввишки будівлі, конструкцією стін, характером і величиною навантажень. Виготовляють їх з прокатних і складових профілів.
Уніфіковані сталеві стійки застосовуються в торцевих і поздовжніх фахверках одноповерхових промислових будівель заввишки до 18 м як з мостовими кранами, так і без них.
Стійки встановлюють з кроком 6 м. За конструктивним рішенням колони фахверка ділять на три типи: постійного перерізу по висоті, складові (основний стовбур і шарнірно з'єднаний з ним оголовок) і ступінчасті (зі зміною поперечного перерізу в рівні низу конструкції покриття). Поперечний переріз колон може бути двотавровим або коробчатим, виконаним з прямокутних труб або з гарячекатаних або холодногнутих швелерів.
До конструкцій каркасу безкранових будівель стійки фахверка кріпляться в рівні покриття, а в будівлях з мостовими кранами ще й до гальмівним підкранових балок і перехідним майданчикам.
До покриття і зв'язків фахверкові колони кріплять за допомогою листових шарнірів (вигнутих сталевих пластин). Таке кріплення забезпечує передачу вітрових впливів на основний каркас і виключає вертикальне вплив покриття на стійки фахверка.

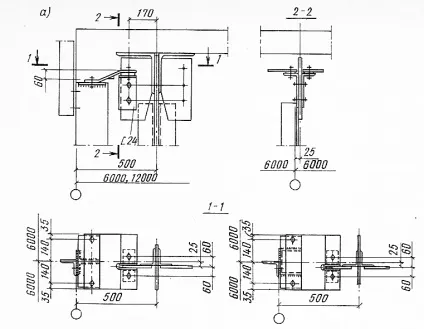

На малюнку 7 наводяться вузли кріплення фахверкових стійок до сталевих фермам покриття.
