Амфитон-у-002 стерео hi-fi
Виробник. Львівське ПО імені Леніна (ПО Лорта), 1983.
Призначення. підсилювач «Амфитон-У-002 стерео Hi-Fi» вищої групи складності призначений для високоякісного посилення від різних джерел сигналу.

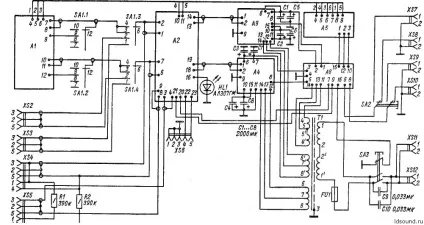

Керівництво по експлуатації, опис і схема знаходиться в архіві на Яндекс.Діск нашого сайту.
Ще фото у великій якості Амфитон 002, але схеми оконечниками сильно відрізняються.
Основні технічні характеристики:
Діапазон відтворюваних частот: 20 - 25000 Гц
Нерівномірність АЧХ в діапазоні 20-25000 Гц: ± 0,7 дБ
Опір підключаються АС: 4 Ом
Вихідна потужність на канал:
номінальна: 25 Вт
максимальна: 100 Вт
навушники (номінальна): 0,1 Вт / 120 Ом
Коефіцієнт гармонік в діапазоні 40-16000 Гц: 0,13%
Коефіцієнт гармонік на частоті 1000 Гц: 0,07%
Коефіцієнт нелінійних спотворень: 0,25%
Коефіцієнт демпфування: 20 раз
Перехідне загасання між каналами на частоті:
250 Гц і 10000 Гц: 38 дБ
Відношення сигнал / зважений шум в номінальних умовах на входах:
лінійних МФ і ТЮНЕР: 83 дБ
коригуючого ЗС: 72 дБ
Різниця каналів щодо посилення в діапазоні 250-630 Гц: 1,5 дБ

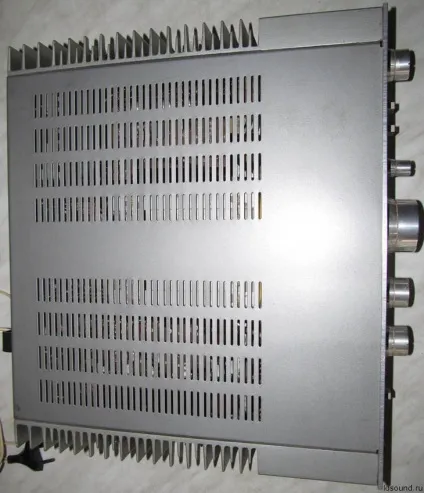

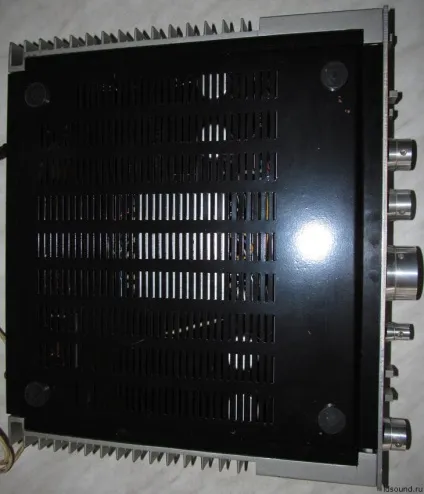

Рама підсилювача виконана з штампованої сталі і повністю розбірна. Бічні панелі алюмінієві, вони одночасно служать радіаторами і зовнішніми стінками. Лицьова панель так же з алюмінію. Ручки регуляторів і кнопки виконані з литого алюмінію. Дно підсилювача металеве, опукле з перфорованими отворами.

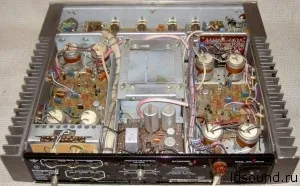

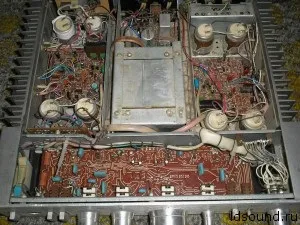

Всередині можна розглянути поділ окремих блоків по відсіках, які оброблять металеві стінки. Попередні підсилювачі, кінцеві підсилювачі, вузол захисту і стабілізатор. Додатково між центральною частиною і кінцевими підсилювачами є дві доріжки під дроти. Трансформатор укладений в металевий кожух.

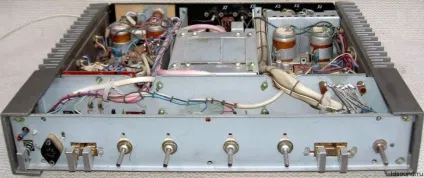

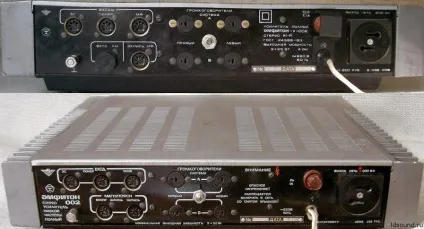

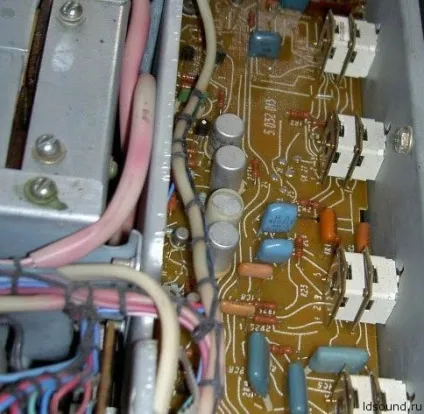

Вихідні транзистори зовні закриті пластмасовими накладками. Ззаду між виходами пар АС знаходиться тумблер, що перемикає сигнал від підсилювача на відповідні пари АС, додаткова розетка (не більше 200 Вт навантаження), гвинтовий затиск для підключення землі.
Підсилювач не призначений для роботи від ЕМІ, мікрофонів, п'єзоелектричних звукознімачів і радіотрансляційної мережі.
В підсилювачі передбачені наступні експлуатаційні зручності:
- вибір джерела сигналів за допомогою перемикача СЕЛЕКТОР;
- включення фільтра, який би Інфранизьких частоти при роботі з магнітним звукознімачем (ЗС ІНЧ) електропрогравачі;
- можливість запису на магнітофон обраної програми, а так само перезапис
- програми з магнітофона, підключеного до входу МФ на магнітофон, підключений до виходу ЗАПИС МФ;
- можливість підключення зовнішнього попереднього підсилювача;
- перемикання режимів роботи (МОНО, СТЕРЕО);
- регулювання балансу каналів;
- тонкомпенсірованная регулювання гучності.

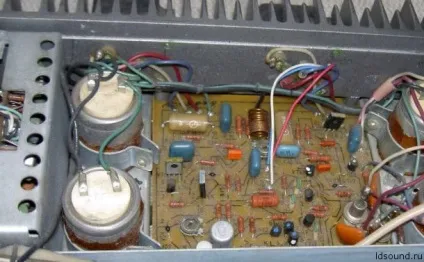

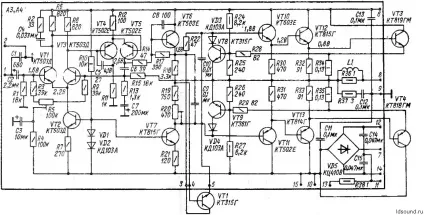

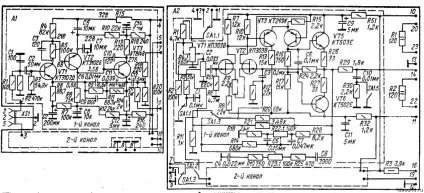

Коригувальний і попередній підсилювач:

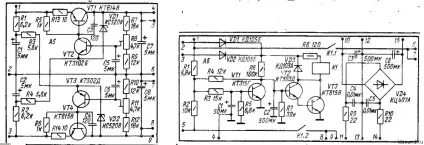

Стабілізатор напруги і захист:
Здоров'я всім! Хто підкаже, куди копати? Проблема в наступному: при включенні є фон (гул) 50Гц, не сильно чутний, але не в ньому справа. Через якийсь час після включення начебто щёлчок (динамік смикається як від постоянки), потім фон стає тихіше або навпаки, голосніше. Потім знову динамік смикається, і знову фон стає або тихіше, або голосніше, дивлячись як був до цього. Якщо отпаять плати УМ від зраджу, все тихо, ні фону, ні ривків. На непропай несхоже, якщо підсилювач потрясти або постукати по платі паличкою, нічого не змінюється. Таких ривків може бути кілька в хвилину, а може кілька хвилин працювати без ривків. В чому може бути проблема?
У мене більше 30 років підсилювач Амфитон У-002 і колнки S-90B (8-ми Ом). У чому тут проблема? Усилок їх не "расачает", або інше? Якби були колонки S-90 (4-х Ом), було б краще? І взагалі усилок для таких колнок слабкий? І останнє. Новомосковскл, що з огляду на вік усилка і колонок, треба замінити всі конденсатори й проведення. Це необхідно робити? Це вплине реально на роботу, якість звуку? Так, начебто, все працює. Мало не забув, коли слухаєш музику і зробиш гучність на підсилювачі невелику, чути гул (фон). Якось не дуже. Чому?
