Інший тип змішувача конденсатора - струменевий, або мокрий, конденсатор, в якому струмінь води. б'є з високою швидкістю. не тільки конденсує пар, а й з силою захоплює неконденсірующаяся гази в спускну трубу. Такі конденсатори часто розміщують нижче барометричної висоти. але в цьому випадку необхідний насос для видалення суміші води і газів. [C.300]

Якщо в поличному струменевому барометричному конденсаторі (рис. 8-1, в) підтримується вакуум 9 м вод ст. а штуцер для введення води знаходиться на рівні 12 м відно [c.221]

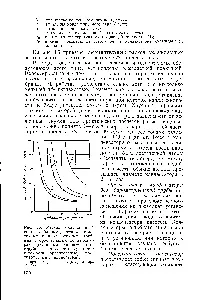

Якщо в поличному струменевому барометричному конденсаторі (рис. 8-1, в) підтримується вакуум близько 9 м вод. ст. а штуцер для введення води знаходиться на рівні 12 м щодо рівня каналу для спуску води і втрати на тертя в трубопроводі, що підводить становлять 2 м вод. ст. то подає насос повинен мати напористість 12 + 2-9 = = 5м вод. ст. Відкачує насоса при цьому не потрібно. Зазвичай питома витрата електроенергії для барометричних конденсаторів менше, ніж для конденсаторів низького рівня [для розглянутих прикладів витрата енергії на барометричний конденсатор становить (10,6-б) / 10,5 = 0,52% витрати иа конденсатор низького рівня]. [C.250]

Струменевий конденсатор витрачає більше води. ніж барометричний, і його важко відрегулювати на економну витрату води. коли випарювання йде з низькими швидкостями. [C.300]

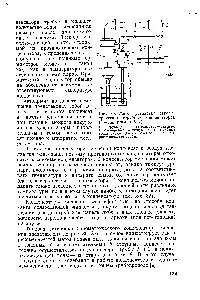

Мал. 80. Метод установки барометричних струменевих конденсаторів (Л-мінімум 10,5 м)

Більш досконалий багатоступінчастий випарної апарат, який використовується для кристалізації, показаний на рис. УП.І. [Bamforth, 1965]. Це трьохкорпусний кристаллизатор Кристал для кристалізації сульфату амонію з водного розчину. Слабо-недосищенним живить розчин отримують змішанням 40% розчину (NH4) 2S04 і виснаженого маточного розчину. який відокремлюється від кінцевої пульпи. Ця суміш подається паралельно в усі корпусу апарату насосом 2 (цим дана установка відрізняється від більш простого кристалізатора, описаного вище). У кожен корпус живить розчин засмоктується зовнішніми циркуляційними насосами 4. Пар, що утворився в кожному корпусі, використовується для нагріву зовнішніх теплообмінників 7 подальшого корпусу. Перший корпус обігрівається свіжим паром. Пара з останнього корпусу конденсується в струменево-барометричному конденсаторі 9. Частина живлячої розчину подається також в солесборнікі 6 для кращого [c.272]

Неконденсірующаяся гази в кінцевому підсумку досягають конденсатора. (Відсмоктування виробляється безпосередньо в атмосферу або у допоміжні конденсатори.) В конденсаторі їх кількість збільшується за рахунок повітря. розчиненого в охолоджуючої води, і двоокису вуглецю від розкладання бікарбонатів в воді, якщо користуються барометричним кондом-сатрром. Ці гази могуг бути видалені за допомогою струменевого конденсатора, але зазвичай видаляються за допомогою окремого вакуум-насоса. Як вакуум-насоса зазвичай застосовується пароструминний ежектор (якщо є пара високого тиску). Зазвичай це двоступеневі установки. що працюють при абсолютному тиску нижче 100 мм рт. ст. (13,33 кн / м). Часто додатково встановлюються великі струменеві вакуум-насоси. щоб прискорити досягнення потрібного розрідження в системі при пуску. Там, де немає пари високого тиску. можна скористатися більш дорогими механічними насосами. Зазвичай використовують водокільцеві або поршневі вакуум-насоси. Поршневий вакуум-насос має циліндри більшого діаметру, і слід приймати особливі заходи, Щоб уникнути попадання в насос разом з газами води. Насоси постачають водяними сорочками з гарячою водою. щоб уникнути конденсації пари в циліндрах. Завдяки високій продуктивності загальна робоча вартість поршневих вакуум-насосів низька, але можуть виявитися високими експлуатаційні витрати. [C.301]

Вода часто відводиться допомогою так званої барометрической спускний труби (фіг. 153) (Н близько 12 м повітря відсмоктується сухим повітряним насосом L (золотниковий насос В е й з з а чи подібні йому). Падаюча в трубі вода захоплює з собою значні кількості повітря і таким чином розвантажує сухий повітряний насос. за Вортінгтон відведення повітря поліпшується при наявності струменевих присмоктується апаратів. Підведення охолоджувальної води по Вейсс проводиться особливим насосом Р, підтримуваним в своїй роботі всмоктуючим дією конденсатора, в котори напірна труба входить зверху. Вхід пара має місце на нижньому кінці конденсатора, тому відпрацьована пара має бути високо піднятий (видалення води з пара слідом за машиною). При поворотній конденсації конденсатор встановлюється так високо, щоб стекаюшдя вода могла виливатися в зрошувальний жолоб з приймача, куди входить (під воду) спускна труба. [c.331]

Переваги струминного конденсатора (рис. 248) інтенсивна теплопередача і тому велика продуктивність на одиницю поверхні. відносно проста конструкція при низькій вартості і, нарешті, можливість конденсації коррозирующих парів без руйнування стінок конденсатора, що виключає застосування спеціальних хімічно стійких матеріалів. Недоліки струминного конденсатора, як і інших конденсаторів змішування великий обсяг води, що охолоджує, необхідність доведення тиску всієї охолоджуючої води, конденсату і інертних газів від вакууму до атмосферного тиску виокрем-.1еніе газів, розчинених в охолоджуючої води, в паровий простір з відповідним підвищенням тиску. Барометричні водоструминні конденсатори застосовують в тому випадку, коли корозійні гази надходять в апарат одночасно з парою. [C.313]
