Бабка (вузол верстата)

Цей термін має також інші значення див. Бабка.

Бабка - назва вузла. використовуваного в багатьох видах металорізальних або деревообробних верстатів. Бабка призначається для точного підтримки і переміщення оброблюваної на верстаті деталі щодо різального інструменту або обробної поверхні. Розташовується і кріпиться на станині.

Залежно від положення в верстаті і виконуваних функцій бабка розділяється на кілька видів.

Бабка (вузол верстата) - це

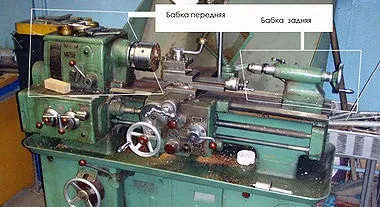

Передня і задня бабки на токарно-гвинторізний верстаті 1К62.

  • Бабка передня (вона ж баба шпиндельная чи баба вироби). Вузол пов'язаний з шпинделем. який повідомляє обертальний рух оброблюваної заготівлі. деталі або інструменту. Заготівля, в свою чергу, може закріплюватися в (патроні затискному, цанзі або центрах).
  • Бабка задня. інша назва наполеглива. Вузол має конусний отвір для установки центру, який підтримує заготовку. Також використовується для закріплення інструменту (наприклад, свердел. Зенкерів, розгорток) для обробки деталі по осі із зовнішнього боку.
  • Бабка шліфувальна являє собою вузол шліфувальних верстатів. Вузол складається з несучого шпинделя, який повідомляє обертальний рух шліфувального круга.
