Автоматизовані теплові пункти

Автотматізірованний тепловий пункт дозволяє забезпечувати:

- автоматична підтримка графіка температури теплоносія, що подається в систему опалення, гарячого водопостачання, вентиляції і кондиціонування з урахуванням температури зовнішнього повітря, часу доби і робочого календаря, теплової інерції стін будівлі незалежно від наявного напору теплової мережі.
- автоматичний і ручний режими управління вхідними агрегатами і пристроями.
- автоматичне керування циркуляційними насосами.
- автоматичний контроль і індикацію виникають позаштатних ситуацій.
- оптимізацію теплоспоживання виробничого, адміністративного, громадського будівлі або приватного житлового будинку шляхом завдання графіка опалення, або житлового будинку з урахуванням побутових тепловиділень.
- підтримання або збереження працездатності теплосистеми об'єкта при критичних або аварійних режимах роботи теплопостачальної мережі.

Основні технічні характеристики:

1. Тиск в трубопроводі, що подає ТЗ, МПа, не більше

2. Тиск в зворотному трубопроводі ТЗ, МПа, не більше

3. Температура теплоносія в трубопроводі, що подає ТЗ, ° С

4. Температура теплоносія в трубопроводі, що подає ТЗ, ° С

5. Напруга живлення

Трифазна ланцюг змінного струму
(342-418) В (49-51) Гц

6. Потужність, кВт, не більше

8. Середнє напрацювання на відмову, год

9. Середній термін служби, років

Допустимі параметри об'єкта, що обслуговується з використанням АТП

1. Температурний графік ГС:
- пряма магістраль, ° С, не більше
- зворотна магістраль, ° С, не менше

2. Температура точки зламу температурного графіка, ° С, не менше:
- для закритої системи теплопостачання
- для відкритої системи теплопостачання

3. Наявний напір в точці приєднання АТП до ГС, м вод.ст. не менше

4. Мінімальний тиск в точці підключення до зворотного трубопроводу ТЗ, м вод.ст. не менше

Висота водяного стовпа у верхній точці СО плюс 5 м вод.ст.

5. Температурний графік СО, ° С, не більше
- подаючий трубопровід
- зворотний трубопровід

6. Розрахункова теплова потужність СО, м вод.ст. не більше

7. Гідравлічний опір СО, м вод.ст. не більше

Стійкість до зовнішніх чинників, що впливають щита управління і регулювання в робочому режимі: - температура від 5 до 50 ° С; - відносна вологість до 80% при 35 ° С і більш низьких температурах, без конденсації вологи; - атмосферний тиск від 66,0 до 106,7 кПа.

Стійкість до зовнішніх чинників, що впливають інших складових автоматизованого теплового пункту вказана в експлуатаційній документації (ЕД) на відповідний виріб.

Автоматизовані блокові теплові пункти ЗАТ «ТеплоКомплектМонтаж».

В даний час все більше уваги приділяється питанням енергозбереження та оплати енергоносіїв. Особливо складна ситуація спостерігається в системі оплати тепла, коли споживач оплачує втрати в які не належать йому теплотрасах, які досягають, а іноді і перевищують, 20% від обсягу переданого тепла. Як наслідок зниження в зимовий час температури повітря в житлових і виробничих приміщеннях через недогріву води в системах централізованого теплопостачання та безперервне зростання фінансових витрат на теплопостачання через підвищення тарифів на теплову енергію.

Перспективним підходом до вирішення сло-який жив ситуації служить введення в експлуатацію ав-томатізірованних теплових пунктів з комерційним вузлом обліку тепла, який відображає фактичне споживання теплової енергії споживачем і по-зволяет відслідковувати поточний і сумарне споживання тепла за заданий проміжок часу.

Цільова аудиторія, рішення:

Введення в експлуатацію автоматизованих теплових пунктів з комерційним вузлом обліку тепла дозволяє вирішувати наступні завдання:

1. підвищена надійність роботи обладнання, як наслідок зниження аварій і засобів на їх усунення;
2. точність регулювання тепломережі;
3. зниження витрат на водопідготовку;
4. зменшення ремонтних ділянок;
5. висока ступінь диспетчеризації та архівування.

ЖКГ, муніципальне управляє підприємство (МУП), керуюча компанія (КК):

• відсутність необхідності постійного сантехнічного та операторського втручання в робо-ту теплового пункту;
• зменшення обслуговуючого персоналу;
• плата за реально спожиту теплову енергію без втрат;
• зниження втрат на підживлення системи;
• вивільнення вільних площ;
• довговічність і висока ремонтопридатність;
• комфорт і легкість управління тепловим навантаженням. Проектні організації:
• суворе відповідність технічним завданням;
• широкий вибір схемних рішень;
• високий ступінь автоматизації;
• великий вибір комплектації теплових пунктів інженерним обладнанням;
• висока енергоефективність. Промислове підприємство:
• високий ступінь резервування, особливо важлива при безперервних технологічних процесах;
• облік і точне дотримання високотехнологічних процесів;
• можливість використання конденсату при наявності технологічного пара;
• регулювання температури по цехам;
• регульований відбір гарячої води і пари;
• зниження підживлення і т.д.

Теплові пункти поділяються на:

1. індивідуальні теплові пункти (ІТП), службовці для приєднання систем опалення, вен-тиляцію, гарячого водопостачання і технологічних тепловикористовуючих установок одного зда-вання або його частини;
2. центральні теплові пункти (ЦТП) виконують ті ж функції що і ІТП для двох будівель або більше.

Одним з пріоритетних напрямків діяльності компанії ЗАТ «ТеплоКомплектМонтаж» є виготовлення блочних автоматизованих теплових пунктів із застосуванням сучасних технологій, обладнання і матеріалів.

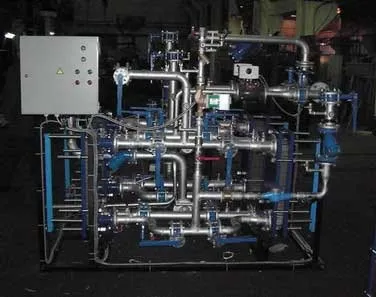

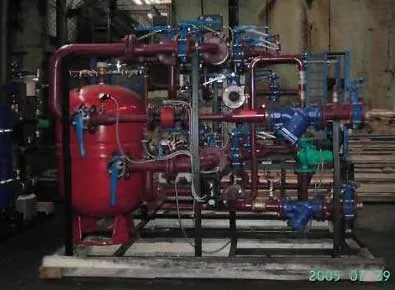

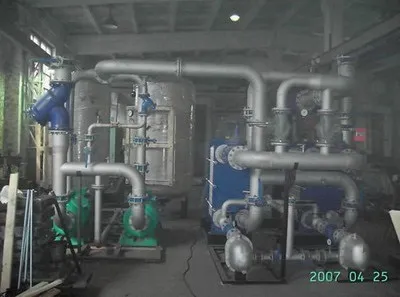

Все більш широке застосування знаходять теплові пункти, що виготовляються на єдиній рамі в модульному виконанні високої заводської готовності звані блоковими, далі БТП. БТП є закінченим заводський виріб, призначене для передачі теплової енергії від ТЕЦ або котельні до системи опалення, вентиляції та гарячого водопостачання. До складу БТП входить наступне обладнання: теплообмінники, контролер (щит електроуправле-ня), регулятори прямої дії, що управляють клапани з електроприводом, насоси, кон-контрольна-вимірювальні прилади (КВП), запірна арматура і ін. КВП і датчики забезпечують вимір і контроль параметрів теплоносія і видають сигнали на контролер про вихід параметрів за межі допустимих значень. Контролер дозволяє управляти наступними сис-темами БТП в автоматичному і в ручному режимі:

- регулювання витрати, температури і тиску теплоносія з теплової мережі відповідно до технічних умов теплопостачання;

- регулювання температури теплоносія, що подається в систему опалення, з урахуванням температури зовнішнього повітря, часу доби і робочого дня;

- підігріву води на ГВС і підтримки температури в межах санітарних норм;

- захисту контурів системи опалення та ГВП від спорожнення при планових остановах на ре монт або аваріях в мережах;

- акумулювання води ГВП, що дозволяє компенсувати пік споживання в години максі-бітної навантаження;

1. частотного регулювання приводу насосами і захисту від «сухого ходу»;
2. контролю, оповіщення та архівування позаштатних ситуацій і ін.

Виконання БТП варіюється в залежності від застосовуваних в кожному окремому випадку схем приєднання систем теплоспоживання, типу системи теплопостачання, а також конкурують-них технічних умов проекту і побажань замовника.

Схеми приєднань БТП до теплових мереж

На рис. 1-3 представлені найбільш поширені схеми приєднання теплових пунк-тів до теплових мереж.

Застосування кожухотрубних або пластинчастих теплообмінників в БТП?

У теплових пунктах більшості будівель, як правило, встановлені кожухотрубні теплооб-меннікі і гідравлічні регулятори прямої дії. У більшості випадків, це обладнання д-ня виробило свій ресурс, а також функціонує в режимах не відповідають розрахунковим. Остання обставина викликано тим, що фактичні теплові навантаження в даний час підтримуються на рівні істотно нижче проектного. Регулююча апаратура при значи-них відхиленнях від розрахункового режиму своїх функцій не виконує.

При реконструкції систем теплопостачання, рекомендується застосовувати сучасне оборудо-вання, що відрізняється компактністю, що передбачає роботу в повністю автоматичному режимі і забезпечує економію до 30% енергії, в порівнянні з обладнанням, використавши-шимся в 60-70 рр. У сучасних теплових пунктах зазвичай використовується незалежна схема під-ключення систем опалення та гарячого водопостачання, виконана на базі пластинчастих теп-лообменніков. Для управління тепловими процесами використовуються електронні регулятори і спеціалізовані контролери. Сучасні пластинчасті теплообмінники в кілька разів легше і менше, ніж кожухотрубні відповідної потужності. Компактність і мала вага пла-стінчатих теплообмінників значно полегшують монтаж, обслуговування і поточний ремонт обладнання теплового пункту.

Рекомендації по підбору кожухотрубних і пластинчастих теплообмінників наведені в СП 41-101-95. Проектування теплових пунктів. В основі розрахунку пластинчастих теплообмінників лежить система критеріальних рівнянь. Однак, перш ніж приступити до розрахунку теплообмінника, необхідно розрахувати оптимальний розподіл навантаження ГВП між ступенями підігрівачів і температурний режим кожного ступеня з урахуванням методу регулювання відпустки тепла від джерела тепла і схем приєднання підігрівачів ГВС.

Компанія ЗАТ «ТеплоКомплектМонтаж» має власну апробовану програму теплового і гідравлічного розрахунку, що дозволяє підбирати пластинчаті паяні і розбірні теплообмінники Funke, які повністю задовольняють вимоги замовника.

БТП виробництва ЗАТ «ТеплоКомплектМонтаж»

Основу БТП ЗАТ «ТеплоКомплектМонтаж» складають розбірні пластинчасті теплообмінники Funke, які відмінно зарекомендували себе в жорстких українських умовах. Вони надійні, прості в обслуговуванні і довговічні. Як вузла комерційного обліку тепла використовуються теплолічильники, що мають інтерфейсний вихід на верхній рівень управління і дозволяють зчитувати спожите кількість теплоти. Для підтримки заданої температури в системі гарячого водопостачання, а також регулювання температури теплоносія в системі опалення застосовується двоконтурний регулятор. Управління роботою насосів, збір даних з лічильника теплової енергії, управління регулятором, контроль за загальним станом БТП, зв'язок з верхнім рівнем управління (диспетчеризація) бере на себе контролер, який сумісний з персональним комп'ютером.

Регулятор має два незалежних контури регулювання температури теплоносіїв. Один забезпечує регулювання температури в системі опалення в залежності від графіка, що враховує температуру зовнішнього повітря, час доби, день тижня і ін. Інший підтрим-живає встановлену температуру в системі гарячого водопостачання. Працювати з приладом можна як локально, використовуючи вбудовану клавіатуру і панель індикації, так і дистанційно по інтерфейсної лінії зв'язку.

Контролер має кілька дискретних входів і виходів. На дискретні входи подаються сигнали від датчиків по роботі насосів, проникненню в приміщення БТП, по пожежі, затоплені-нию і т.п. Вся ця інформація доставляється на верхній диспетчерський рівень. Через дискрет-ні виходи контролера здійснюється управління роботою насосів і регуляторів по будь-яких алгоритмах користувача, що задаються на етапі проектування. Є можливість змінювати дані алгоритми з верхнього рівня управління.

Контролер може бути запрограмований для роботи з теплолічильником, видаючи дані про теплоспоживанні в диспетчерський пункт. Через нього ж здійснюється зв'язок з регулятором. Всі прилади і комунікаційне обладнання монтуються в невеликому шафі управління. Його розміщення визначається на етапі проектування.

У переважній більшості випадків, при реконструкції старих систем теплопостачання та створення нових, доцільно застосовувати саме БТП. БТП, будучи зібрані і випробувані в заво-дскіх умовах, відрізняються надійністю. Монтаж обладнання спрощується і здешевлюється, що, в кінцевому рахунку, знижує повну вартість реконструкції або нового будівництва. Каж-дий проект БТП ЗАТ «ТеплоКомплектМонтаж» є індивідуальним і враховує всі особливості теплового пункту замовника: структуру теплового споживання, гідравлічний опір, схемні рішення теплових пунктів, допустимі втрати тиску в теплообмінниках, розміри приміщення, якість водопровідної води і багато іншого.

Види діяльності ЗАТ «ТеплоКомплектМонтаж» в області БТП

ЗАТ «ТеплоКомплектМонтаж» виконує наступні види робіт в області БТП:

1. складання технічного завдання на проект БТП;
2. проектування БТП;
3. узгодження технічних рішень по проектам БТП;
4. інженерна підтримка і супровід проекту;
5. підбір оптимального варіанту обладнання та автоматизації БТП, з урахуванням всіх вимог замовника;
6. монтаж БТП;
7. проведення пусконалагоджувальних робіт;
8. здача теплового пункту в експлуатацію;
9. гарантійне і післягарантійне обслуговування теплового пункту.

ЗАТ «ТеплоКомплектМонтаж» успішно розробляє енергоефективні системи теплопостачання, інженерні системи, а також займається проектуванням, монтажем, реконструкцією, автоматизацією, проводить гарантійне та післягарантійне обслуговування БТП. Гнучка система знижок і широкий вибір комплектуючих вигідно відрізняють БТП ЗАТ «ТеплоКомплектМонтаж» від інших. БТП ЗАТ «ТеплоКомплектМонтаж» - це шлях зниження витрат на енергоносії та забезпечення максимального комфорту.

З повагою, ЗАТ
«ТеплоКомплектМонтаж»
