Автоматика для воріт своїми руками

Уже багато оцінили переваги автоматичних воріт на дачі або заміській ділянці. Установка воріт на автоматиці дає масу зручностей автолюбителю, тому починають все частіше цікавитися, як же влаштовані ці ворота, і чи можна самостійно їх встановити. В першу чергу потрібно знати, що запорукою довговічності і надійності такого споруди служить грамотний його підбір та монтаж. Якщо ви маєте хоч і не великі, але навички роботи з інструментами, то ви без проблем встановите на своїй ділянці ворота з автоматикою.

Які бувають автоматичні ворота?

Ворота, що працюють на автоматичному приводі, підкорюють багатьох практичністю використання. Привести в дію їх можна, просто натиснувши одну кнопку. Виділяють наступні їх різновиди:

Особливості монтажу воріт на секціях

Конструкція такого типу являє собою окремі секції, з'єднані за допомогою петель, що пересуваються по шинам, закріпленим в районі отвору. Це поширений на сьогодні вид механічних воріт. Рухи полотна відбувається вертикально, що в щоденній експлуатації представляється зручним. А все тому, що для таких автоматичних воріт не потрібно простору і перед в'їздом автомобіль може перебувати безпосередньо перед воротами.

У гаражі для більшої зручності можна секційні ворота укомплектувати вбудованою хвірткою або поставити бічні двері. Крім зручності додаткова конструкція призведе до мінімуму всі можливі тепловтрати, а також підвищить ступінь безпеки об'єкта. Крім того, можна обмежити доступ до гаражу, заздалегідь підібравши засувку, здатну відкрити стулку лише зсередини. Зовні встановлюють ригеля авто замок, оснащений замикалася шайбою.

Автоматиці воріт на секціях характерна простота монтажу і високий рівень зручності в подальшому використанні. Управління такою конструкцією можливо за допомогою електричного приводу, який функціонує на пульті. При виключенні електрики система воріт автоматично перебудовується на ручне управління.

Особливості монтажу воріт

При монтажі споруди відкатного виду потрібно обов'язково враховувати наступні моменти:

перед монтажем воріт слід покласти фундамент, свого роду основу, яка буде розташовуватися збоку, а також в отворі;
потрібно підібрати надійний каркас і закріпити його таким чином, щоб він демонструвати максимальну ступінь вітростійкості;
потрібно обладнати ворота також системою проти зломів;
слід встановити утримує частину.

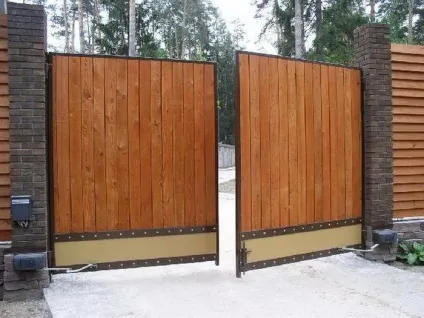

орні ворота

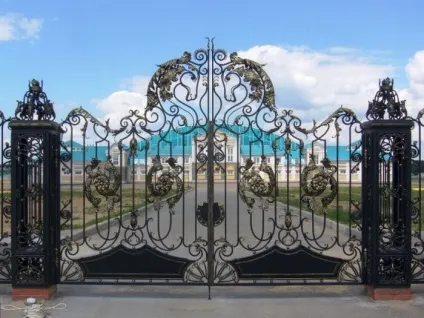

Ця конструкція популярна за рахунок доступної вартості, надійності системи, а також безпеки конструкції. До всього іншого вони функціональні і мають необмежений набір архітектурних рішень. Досить затребувані сьогодні ковані моделі, обладнані автоматичною системою.

Ворота орного виду складаються з таких елементів:

сталевої рами. При виборі перетину каркаса враховуються розміри майбутньої конструкції, а також вітрове навантаження;
внутрішньої рами, з якої виконується декорування конструкції на фінальному етапі. У числі елементів декору: ковані елементи, профнастил, деревина або сендвіч-панелі.

При виборі того чи іншого виду воріт орних слід взяти до відома, що не в будь-якої моделі передбачений монтаж електроприводу. Ці обмеження пов'язані з ваговими габаритами споруди і шириною стулок. Обов'язково зверніть увагу, де може розташовуватися привід, оскільки він може кріпитися до несучих колонам споруди, стійок або стулок, а також зовні системи.

Збірка механічних воріт

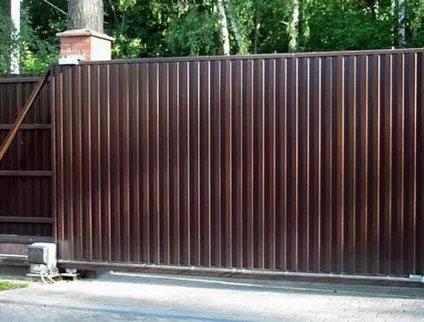

Збираючись змонтувати ворота з відкатним механізмом, вам слід набратися терпіння і слідувати керівництву, описаного нижче. Дотримання всіх правил допоможе вам в цій нелегкій справі. Для початку потрібно назвати три етапу, яким буде потрібно слідувати:

підготовка основи;
установка автоматики;
збірка системи воріт і монтаж.

Укладання підстави

З бетону підставу укладають на кордоні отвору, тобто на стороні відкату воріт. Цей фундамент повинен дорівнювати половині довжини проїзду, а по ширині - не менше ніж півметра. Здійснюючи розрахунки габаритів фундаменту потрібно не забувати про те, як взимку промерзає грунт (аж до 2 метрів).

Робимо силовий каркас фундаменту з металу, при цьому використовуємо арматуру «АЕ12» і швелер «18». За допомогою зварювального шва поєднуємо ці елементи. Завдяки швелеру бетонну основу стає міцніше і надійніше. Довжину арматури розраховуємо так, щоб стрижні пішли в землю рівно по лінії замерзання. Міцність каркас отримує за рахунок з'єднання горизонтальних перемичок з вертикальними елементами даної конструкції. Тепер можна приступати до установки каркаса в поглиблення в землі, підготовлене заздалегідь. Перед цим гарненько утрамбовуємо шар з піску.

Перед заливанням підстави за допомогою рівня перевіряємо горизонтальність силового каркаса. У підставі можна відразу ж прокласти труби для проводки під автоматичний механізм. Для заливки фундаменту застосовують розчин бетону з щебінки, цементу і піску. На застигання фундаменту буде потрібно близько 120 годин, після чого ви отримаєте міцну конструкцію.

монтаж автоматики

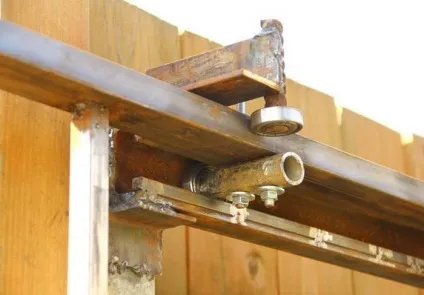

Спочатку визначають, згідно якій траєкторії ворота будуть рухатися. Для цього натягують шнур від землі на рівні двох метрів. Завдяки цьому можна вирівняти балку, що служить опорою. Збираємо роликові механізми, після чого встановлюємо їх в опорну балку. Потім встановлюємо на завзятий швелер стулку воріт з уже вмонтованим опорним механізмом, а в намічених точках ставимо два стовпи. Далі кріпимо до швелеру роликові механізми. Після цього робимо такі дії:

знімаємо з роликових опор ворота;
відкручуємо опори;
до опорного швелеру кріпимо за допомогою зварювального шва настроюються майданчика;
на майданчики закріплюємо роликові опори;
поєднуємо ворота і опори;
закриваємо ворота;
регулюємо горизонталі профілю.

Після цього починаємо настройку переміщення воріт, для чого потрібно послабити гайкові з'єднання на опорах. Випробуємо механізм - опорні ролики повинні прийняти потрібне положення. Затягуємо всі болтові з'єднання.

Збірка системи воріт

Збираємо далі заглушки і ролик кінцевик. Вставляємо його в трубку у вигляді літери П з зовнішньої сторони конструкції, а потім закріплюємо все болтами. Заглушку кріпимо за допомогою зварювального шва. Здійснюємо монтаж верхнього направляючого кронштейна за допомогою послаблення болта, яким з'єднані ролики. Здійснюємо регулювання правильності нахилу, закручуємо болти.

На останньому етапі робіт збираємо нижній уловлювач. Попускають болти і закриваємо ворота. Після поєднуємо уловлювач з воротами, при цьому стежимо за тим, щоб куточки стосувалися верхнього уловлювача. Закручуємо болтики.
