Повітря в системі опалення - це навіть не погано, це критично і негативно позначається на ефективності опалення будинку. І найнеприємніше в ньому, що він утворюється в трубах постійно. Отже, його видалення - це нескінченний процес. Тобто людині доводиться або постійно стравлювати його вручну за допомогою крана Маєвського, або ж автоматично, що набагато привабливіше. Саме для цього і був створений такий прилад, як автоматичний, який і є темою даної статті - разом з сайтом stroisovety.org ми розберемося з його конструкцією, ознайомимося з різновидами і принципом роботи, а також розповімо про те, як і де він встановлюється .

Автоматичні воздухоотводчики в системі опалення фото

Автоматичний: принцип роботи

Ви, напевно, сильно здивуєтеся, якщо я скажу, що автоматичний кран Маєвського працює практично за таким же принципом, як і бачок унітазу - і в тому і в іншому пристрої основну роботу виконує поплавок. У випадку з унітазом переміщення поплавка перекриває і відкриває голчастий клапан, через який проходить рідина, а в випадку з автоматичним скиданням повітря через голчастий клапан із системи опалення видаляється газ. По суті, в такій системі є всього два робочих положення клапана - поплавок вгорі і поплавок внизу.

1. Поплавок вгорі - клапан закритий. Такий стан говорить тільки про те, що в корпусі повітряного клапана не міститься повітря або він там є, але в малій кількості, і його недостатньо для того, щоб поплавок опустився вниз настільки, щоб клапан спрацював. Тобто у міру того, як повітря вгорі корпусу повітряного автомата буде додаватися, він буде витісняти воду - разом з водою буде опускатися і поплавок, який, в свою чергу, тягне голчастий клапан. Нерівна той час, коли поплавок опуститься настільки низько, що клапан відкриється повністю, і все повітря, що знаходиться в автоматі, завдяки тиску теплоносія в системі опалення вийде назовні.
2. Як тільки це станеться, простір, раніше займане повітрям, заповниться водою. Що станеться з поплавком? Все правильно - він підніметься вгору, і голчастий клапан закриє вихідний отвір, запобігши тим самим вихід назовні теплоносія. Усе. Клапан повернувся в початкове положення Закрито і буде перебувати в ньому, поки що скупчується в корпусі автоматичного Скидач повітря не опустить поплавок настільки, щоб голчастий клапан відкрився.

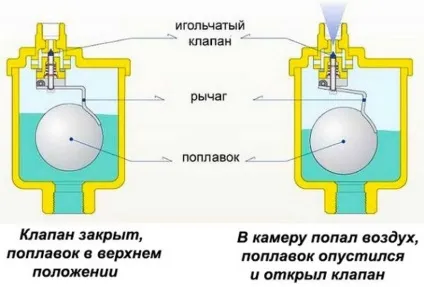

Робота автоматичного повітрявідводчика фото

Всі прекрасно, все працює, і повітря видаляється в автоматичному режимі - контролювати цей процес вручну тепер не потрібно. Є правда одне «але» - вся ця система працює тільки при вертикальному положенні поплавця, тобто самого автоматичного повітряного клапана, чого домогтися в системі опалення не завжди можливо. В принципі, і це не проблема, так як, осмисливши цю ситуацію, виробники подібних пристроїв швидко знайшли вихід, і в результаті цих пошуків з'явилися альтернативні конструкції - так би мовити, різновиди.

Види автоматичних Скидач повітря

Всього існує три різновиди цих пристосувань - незважаючи на це, робота автоматичного повітрявідводчика, а вірніше її принцип, залишається незмінним. У всіх випадках застосовується все той же голчастий клапан і все той же поплавець, що відкриває і закриває його - різниця тільки в положенні корпусу щодо приєднувального патрубка, тобто нарізного сполучення.

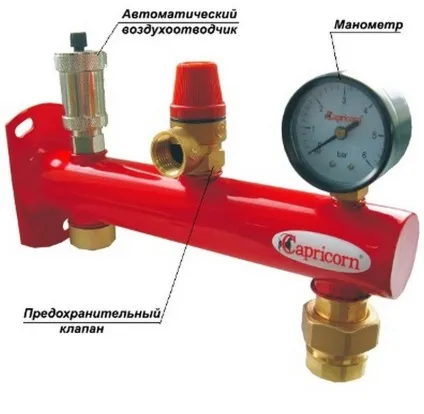

1. Прямий автоматичний повітряний клапан для опалення. Найбільш поширене пристосування для автоматичного видалення повітря. Він призначений тільки для вертикальної установки - в сенсі того, що якщо ви раптом надумаєте використовувати його для батареї, то додатково знадобиться куточок під 90 градусів. Оптимальна область їх застосування - це трубопроводи, а вірніше їх верхні точки, куди за всіма законами фізики спрямовується що утворюється в опаленні повітря. Якби не подібні прилади, то скидати повітря в самих верхніх точках опалювальних систем було б дуже незручно. Крім того, автоматичними Скидач з прямими приєднувальними патрубками оснащується і деяке обладнання систем опалення. Наприклад, автоматичний повітряний клапан є невід'ємним елементом групи безпеки котла. в яку також входить манометр і вибуховий клапан. Воздушником ще обладнуються бойлери непрямого нагріву та інше обладнання, вгорі якого виникає ймовірність утворення скупчень повітря.

Автоматичний повітряний клапан фото

Кутовий Скидач повітря. Якщо говорити коротко, то використовуються кутові повітряні автомати там, де відсутня можливість встановити його прямого побратима - він може або не поміщатися в потрібному місці, яке обладнання мати бічний відведення з різьбленням. Загалом, ситуацій різних багато, і перераховувати їх все не має ніякого сенсу, тим більше що суть і принцип роботи залишаються без змін - змінюється тільки розташування вихідного приєднувального патрубка з різьбленням і, як результат, зовнішній вигляд автоматичного крана Маєвського. Дуже важливою умовою правильного функціонування кутового автомата для скидання повітря є строго вертикальна установка його корпусу. Горизонтально і навіть під нахилом з невеликим кутом автомат не зможе працювати адекватно - поплавок буде застрягати і, як результат, видалення повітря буде несвоєчасним або воно взагалі не буде проводитися.

Автоматичний для радіаторів. По суті, це різновид кутового автомата для видалення повітря, хоча з огляду на це і не скажеш - всі ці нюанси заховані усередині корпусу. Зовнішня частина воздушника для батарей створюється виходячи з естетичних міркувань. Крім того, ці пристосування відрізняються і діаметром приєднувального патрубка - на сучасні радіатори вони встановлюються прямо в батарею, без використання Футорний гайок. На старі батареї вони монтуються через футорка з прохідним різьбою, а для сталевих конвекторів застосовуються спеціальні автомати з півдюймових патрубком.

Автоматичний для радіаторів фото

Це і всі різновиди, якими може похвалитися автоматичний повітряний клапан для систем опалення. В принципі, більшого і не потрібно, так як незважаючи на різні умови установки, який-небудь з них все одно підійде.

Що краще: автомат чи ручний кран Маєвського

Як би привабливо не виглядала робота автоматичного клапана скидання повітря, які б перевагами вона не обіцяла, все ж існують деякі обставини, які говорять не на її користь. Або як мінімум говорять про економічну недоцільність установки автомата. Таких обставин трохи, але тим не менше вони зустрічаються.

Відведення повітря автоматичний фото

Щоб зрозуміти другий нюанс, слід розібратися, чому в системі опалення утворюється повітря. А утворюється він тому, що деякі хімічні елементи при підвищеній температурі вступають в реакцію з матеріалом батареї - причому слід зрозуміти, що роблять вони це інтенсивно далеко не з кожним з них, а тільки з алюмінієм. Саме тому на алюмінієвих і біметалічних батареях автоматичні воздухоотводчики встановлюються обов'язково. У випадку зі сталевими, чавунними та іншими матеріалами виділення газів в системі опалення відбувається дуже повільно - причому настільки, що необхідність в скиданні повітря виникає тільки в разі перезаполненія системи теплоносієм. Звідси висновок, що в таких ситуаціях цілком можна обійтися й звичайним ручним краном Маєвського.

Запитайте, до чого такі розмежування? Все досить просто - автоматичний варто як мінімум раз в 10 більше, ніж кран Маєвського. Так що якщо особливої ​​необхідності в ньому немає, можна утриматися від зайвих расходов.Кстаті, зовсім забув сказати - будь-який автоматичний Скидач для повітря можна використовувати в ручному режимі. Для цього він додатково обладнується золотником - варто тільки натиснути сірником або чимось іншим тонким на його внутрішній штифт, і повітря зійде. Як варіант, якщо його немає, піде водичка.
