Автоматичний перемикач живлення

Принципова схема пристрою автоматичного перемикання, показана тут, побудована на інтегральної мікросхемі LTC4412 від Linear Technologies. Ця схема може бути використана для автоматичного перемикання навантаження між батареєю і мережним адаптером (блоком живлення). Мікросхема LTC4412 можна керувати за P-канальним MOSFET транзисторів, щоб створити щось на зразок діода Шотткі, функціоніруещего як вимикач харчування для розподілу навантаження. Це робить LT4412 ідеальною заміною в джерелах живлення. Широкий спектр МОП польових транзисторів може управлятися за допомогою інтегральної мікросхеми, і це дає велику гнучкість в плані вибору струму навантаження.

Принципова схема перемикача харчування

Автоматичний перемикач живлення

LT4412 також має купу хороших функцій, таких як захист акумулятора від переплюсовкі, ручне управління, захист затвора в транзисторі і інші. Власний струм споживання схеми складає всього 11 мкA. Діод D1 запобігає зворотному протікання струму до мережного адаптера, коли немає мережі живлення. Конденсатор С1 - конденсатор вихідного фільтра. Висновок 4 інтегральної мікросхеми називається висновком стану. Деякі функції мікросхеми не показано на схемі.

Рекомендуємо: Схема зарядного на 12 вольт

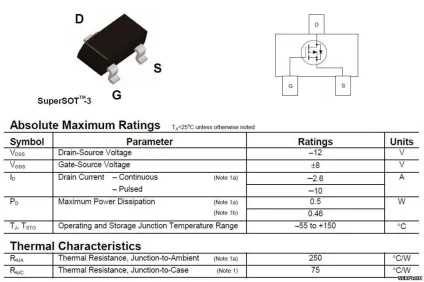

Транзистор FDN306P не рекомендується при використанні брати руками, польові транзистори дуже часто виходять з ладу саме через статичної напруги, яке є на тілі кожної людини. При пайку його на друковану плату було б не погано заземлити себе спеціальному браслетом, і заземлити сам паяльник, але якщо використовуєте паяльну станцію, цього робити не треба. Основні параметри польового транзистора такі (з даташіта):

  • 1) Максимальний довготривалий струм-2.6а;
  • 2) Максимальна напруга VDSS 12В;
  • 3) Висока швидкість перемикання;
  • 4) Висока продуктивність технології;

Автоматичний перемикач живлення

Робоча температура транзистора складає від -55 до +150 градусів Цельсія. Робоча температури мікросхеми від -40 до +80, температура при пайку становить 300 градусів, протягом не більше 10 секунд. Распіновку висновків можна побачити в даташіте за посиланням вище або на зображенні.

  • 1) Схему збирайте на друкованій платі високої якості;
  • 2) Вхідна напруга адаптера може бути від 3 до 28В;
  • 3) Напруга батареї може лежати в межах від 2.5V до 28V;
  • 4) Не використовуйте навантаження, яка споживають більше 2А;
  • 5) D1 (1N5819) -діод Шотткі, ращітаний на 1А;
  • 6) Q1 (FDN306P) - P-канальний MOSFET транзистор.
