Автоматичний дробовик pancor
Jackhammer Mk3A1 - сама остання модифікація цього рушниці
Тип: газоотводний напівавтомат
Калібр: 12
Довжина: 787 мм
Довжина стовбура: 525 мм
Вага: 4.57 кг
Магазин: 10 патронів в знімному барабані
Типи боєприпасів: картеч, дрібна дріб, бронебійний патрон, розривні патрони
Темп стрільби: 240 пострілів в хвилину
Jackhammer Mk3A1 - вид ззаду - збоку

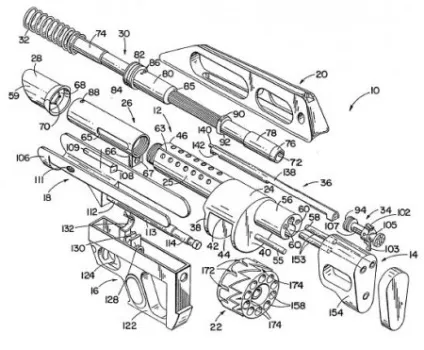

пристрій рушниці Jackhammer - малюнок з патенту
Рушниця Jackhammer - гладкоствольна, побудовано на основі газовідвідного механізму з рухомим вперед стовбуром і харчуванням із відокремлених магазинів - барабанів на зразок револьверних. Газовий двигун автоматики складається з газового циліндра, сформованого навколо стовбура, і кільцевого газового поршня, жорстко встановленого на стовбурі. Після пострілу гарячі порохові гази потрапляють через отвір в стовбурі в газовий циліндр і, впливаючи на газовий поршень, штовхають рухомий стовбур вперед, стискаючи зворотну пружину. При цьому ствол спершу виходить із зачеплення з пострілом каморой барабана, а потім за розташований над стовбуром подовжньо ковзаючий важіль (приводний стрижень автоматики) приводить в дію механізм перезарядки і зведення УСМ. На зовнішній поверхні магазину - барабана виконані спеціальні косі фігурні пази. З цими пазами взаємодіють два виступи в задній частині приводного стрижня, викликаючи поворот барабана на пів-кроку за годинниковою стрілкою спершу при русі стрижня (і стовбура) вперед, а потім назад. Таким чином, перед приходом стовбура під дією поворотної пружини в крайнє заднє положення барабан повертається до стовбура наступною зарядженою каморой. В кінці свого зворотного ходу стовбур входить своїм хвостовиком в передню частину камори барабана, забезпечуючи герметичне з'єднання, що виключає прорив назовні порохових газів. Одночасно з цим задній кінець приводного стрижня зводить ударниковий ударно-спусковий механізм. Рушниця має тільки автоматичний режим вогню, здійснення одиночних пострілів можливо при короткочасному натисканні на спусковий гачок завдяки відносно низькому темпу стрілянини. Ручне перезарядження для першого пострілу або в разі осічки проводиться рухливою цівкою, рухом вперед - назад, при цьому спеціальні зачепи всередині цівки підхоплюють стовбур та рухають його вперед і назад, здійснюючи повну цикл перезарядки. Незвично виконана і зміна магазинів - барабанів (в оригіналі носять фірмове позначення "Ammo Cassette" - касета з боєприпасами). Для відділення магазина від зброї потрібно до половини вичавити спусковий гачок і потім подати рухливе цівка вперед до упору. При цьому ствол піде вперед, роз'єднавши з барабаном, трубчаста вісь магазина також піде вперед з барабана, дозволивши тому вільно випасти зі зброї. У передньому положенні цівка і ствол будуть автоматично зафіксовані спеціальною клямкою, розташованої в передній частині спускової скоби. Таким чином, утримуючи зброя однією рукою за пістолетну рукоятку, стрілець другий вільною рукою може вставити на місце новий магазин і потім звільнити цівку, натиснувши на засувку. При цьому вісь магазина встане на місце, приводний важіль автоматично виставить одну з камер барабана навпаки стовбура і потім стовбур своєю задньою частиною увійде в цю комору. УСМ також буде зведений автоматично і зброя буде готове до бою. В отворі приклада позаду магазина знаходиться рукоятка, пов'язана з ударником і дозволяє при необхідності вручну звести ударник або зняти його з бойового взводу. Ще одна особливість рушниці Jackhammer - можливість швидкої зміни стовбура. Для цього треба зняти надульник, повернути ствол на 90 градусів навколо його осі і витягти його вперед разом з поворотною пружиною. Потім вставити новий стовбур, повернути його на 90 градусів, щоб він зчепився з приводним стрижнем, потім надіти на стовбур поворотну пружину і встановить на місце надульник. Для харчування Jackhammer передбачалися магазини двох типів.
Jackhammer: види збоку і спереду - малюнок з патенту (1984 - 87 рр.)
Перший тип мав звичайні камори, розраховані на спеціальні посилені патрони 12 калібру. Після вилучення зі зброї такий магазин можна було звільнити від порожніх гільз і спорядити патронами наново. Другий тип магазинів повинен готуватися в заводських умовах, при цьому порох, снаряд (картеч, куля і т. П.) І капсуль споряджалися безпосередньо в барабан, без гільз. Повністю споряджений барабан ( "Ammo Cassette") герметично упаковувався в пластикову плівку і в такому вигляді повинен був поставлятися користувачам. Перед заряджанням стрілець повинен був зірвати з барабана пластикову обгортку і зарядити його в зброю, а після витрачення всіх зарядів - викинути (або, коли дозволяє ситуація, зберегти для подальшого повернення на завод для перезарядки). На основі таких магазинів Андерсен також розробив спеціальну протипіхотну міну Bear Trap (ведмежа ловушка), що являла детонатор, що приєднується до магазину. При його спрацьовуванні заряди зі всіх камер вистрілювали одночасно, створюючи ефект осколкової міни направленої дії.
