Автоматичні вимикачі

Як працює автоматичний вимикач?

Автоматичні вимикачі (вимикачі. Автомати) є комутаційними електричними (root_catalog_katalog_nizkovoljtnoe-oborudovanie_avtomaticheskie-i-paketnye-vyklyuchateli

Завдяки простоті, зручності, безпеки обслуговування і надійності захисту від струмів короткого замикання ці апарати широко застосовуються в електричних установках малої і великої потужності.

Автоматичні вимикачі відносяться до комутаційних апаратів ручного керування, проте багато типів мають електромагнітний або електродвигунні привід, що дає можливість управляти ними на відстані.

Принцип дії

Вимикаються автомати зазвичай вручну (приводом або дистанційно), а при порушенні нормального режиму експлуатації (поява надструмів або зниження напруги) - автоматично. При цьому кожен (root_catalog_katalog_nizkovoljtnoe-oborudovanie_avtomaticheskie-i-paketnye-vyklyuchateli

По виконуваних функцій захисту автоматичні вимикачі діляться на автомати: максимального струму, зниження напруги і зворотного потужності.

Автомати максимального струму служать для автоматичного розмикання електричного кола при виникненні в ній струмів короткого замикання і перевантажень понад встановлену межу. Замінюючи собою, рубильник і плавкий запобіжник, вони забезпечують більш надійну і виборчу захист при нештатних режимах.

Якщо умови середовища відмінні від нормальних (вологість повітря вище 85% і в ньому містяться домішки шкідливих парів), то автоматичні вимикачі слід поміщати в ящики і шафи пилевлагонепроніцаемого і химостойкие виконання.

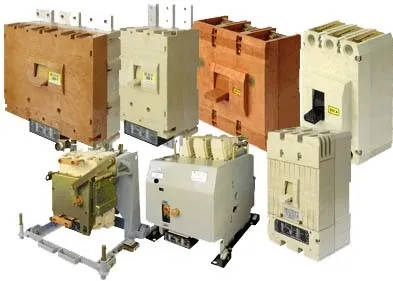

Класифікація

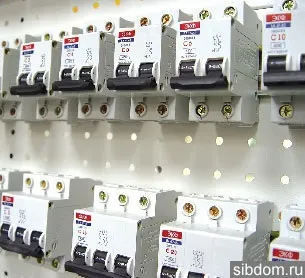

• установчі автоматичні вимикачі мають захисний ізоляційний (пластмасовий) корпус і можуть встановлюватися в загальнодоступних місцях;
• універсальні - не мають такого корпусу і призначені для установки в розподільних пристроях;
• швидкодіючі (власний час спрацьовування не перевищує 5 мс);
• небистродействующіе (від 10 до 100 мс);
• Швидкодія забезпечується самим принципом дії (поляризований електромагнітний або индукционно-динамічний принципи і ін.), А також умовами для швидкого гасіння електричної дуги. Подібний принцип використовується в токоограничивающих автоматах;
• селективні, мають регульований час спрацьовування в зоні струмів короткого замикання;
• автомати зворотного струму, що спрацьовують тільки при зміні напрямку струму в захищається ланцюга;
• Поляризовані автомати відключають ланцюг тільки при наростанні струму в прямому напрямку, неполяризовані - при будь-якому напрямку струму.

конструкція

Особливості конструкції і принцип дії автомата визначаються його призначенням і сферою застосування.

Включення і вимикання автомата може здійснюватися вручну, електродвигунні або електромагнітним приводом.

Ручний привід застосовується при номінальних токах до 1000 А і забезпечує гарантовану граничну

Електромагнітний і електродвигунні приводи живляться від джерел напруги. Схема управління приводу повинна мати захист від повторного включення на короткозамкнутую ланцюг, при цьому процес включення автомата на граничні струми короткого замикання повинен припинитися при напрузі живлення 85 - 110% від номінального.

При перевантаженнях і струмах короткого замикання відключення вимикача проводиться незалежно від того, чи втримується рукоятка управління у включеному положенні.

Важливою складовою частиною автомата є расцепитель, який контролює заданий параметр захищається ланцюга і впливає на розчіплювати пристрій, що відключає автомат. Крім того, расцепитель дозволяє виробляти дистанційне відключення автомата. Найбільш широкого поширення набули расцепители наступних типів:

• електромагнітні для захисту від струмів короткого замикання;

• теплові для захисту від перевантажень;

• комбіновані;

• напівпровідникові. що володіють великою стабільністю параметрів спрацьовування та зручністю в налаштуванні.

Випускаються промисловістю серії автоматичних вимикачів розраховані на застосування в різних кліматичних поясах, розміщення в місцях з різними умовами експлуатації, на роботу в умовах, різних за механічним впливам і по вибухонебезпечності середовища, і мають різний ступінь захисту від дотику і від зовнішніх впливів.

Інформація про конкретні типи апаратів, їх типовиконання і типорозмірах приведена в нормативно-технічних документах. Як правило, таким документом є Технічні умови (ТУ) заводу. У деяких випадках з метою уніфікації для виробів, що мають широке застосування і вироблених кількома підприємствами, рівень документа підвищується (іноді до рівня Державного стандарту).

Дугогасительноє пристрій встановлюється в кожному полюсі вимикача і призначається для локалізації електричної дуги в обмеженому обсязі. Воно являє собою дугогасительную камеру з деіонной гратами зі сталевих пластин. Можуть бути передбачені також іскрогасники, що представляють собою фіброві пластини.

Механізм вільного розчеплення є шарнірний 3 або 4-ланок механізму, який забезпечує розчіплювання і відключення контактної системи як при автоматичному, так і при ручному управлінні.

Електромагнітний максимальний расцепитель струму. представляє собою електромагніт з якорем, забезпечує автоматичне відключення вимикача при токах короткого замикання, що перевищують уставку по току. Електромагнітні расцепители струму з пристроєм гідравлічного уповільнення спрацьовування мають зворотнозалежну від струму витримку часу для захисту від струмів перевантаження.

Тепловий максимальний расцепитель є термобиметаллический пластину. При токах перевантаження деформація і зусилля цієї пластини забезпечують автоматичне відключення вимикача. Витримка часу відбувається із зростанням струму.

Напівпровідникові расцепители складаються з вимірювального елемента, блоку напівпровідникових реле і вихідного електромагніту, що впливає на механізм вільного розчеплення автомата. В якості вимірювального елемента використовується трансформатор струму (на змінному струмі) або дросельний магнітний підсилювач (на постійному струмі).

• номінального струму розчеплювача;

• уставки по струму спрацьовування в зоні струмів короткого замикання (струм відсічення);

• уставки за часом спрацьовування в зоні струмів перевантаження;

• уставки за часом спрацьовування в зоні струмів короткого замикання (для селективних вимикачів).

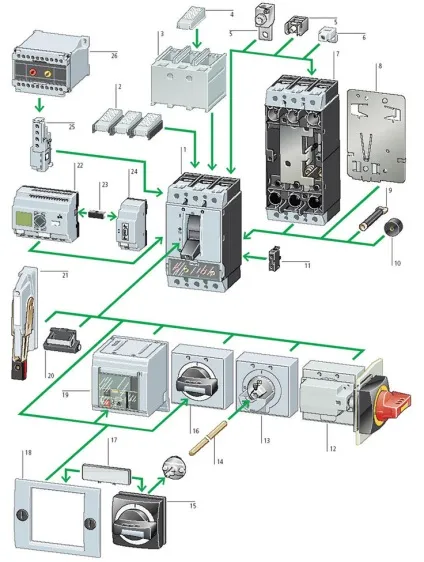

Вимикач має також додаткові складальні одиниці, які вбудовуються в вимикач або кріпляться до нього зовні. Ними можуть бути незалежний, нульовий і мінімальний расцепители, вільні і допоміжні контакти, ручний і електромагнітний дистанційний привід, сигналізація автоматичного відключення, пристрій для замикання вимикача в положенні "вимкнено".

Незалежний расцепитель є електромагніт з живленням від стороннього джерела напруги. Мінімальний і нульовий расцепители можуть виконуватися з витримкою часу і без витримки часу. За допомогою незалежного або мінімального розчеплювача можливо дистанційне відключення автомата.

Умови експлуатації

Автоматичні вимикачі випускаються в виконаннях з різним ступенем захисту від дотиків і зовнішніх впливів (IPOO, IP20, IP30, IP54). При цьому ступінь захисту затискачів для приєднання зовнішніх провідників може бути нижче ступеня захисту оболонки вимикача.

За технікою безпеки автоматичні вимикачі відповідають ГОСТ 12.2.007.0-75 і ГОСТ 12.2.007.6-75, вимогам "Правил влаштування електроустановок" і забезпечують умови експлуатації, встановлені "Правилами технічної експлуатації установок споживачем" і "Правилами техніки безпеки при експлуатації електроустановок споживачем", затвердженими Держенергонаглядом 21.12.94 р частині захисту від струмів витоку вимикачі відповідають вимогам ГОСТ 12.1.038-82.

Експлуатація в неробочому стані (зберігання і транспортування при перервах в роботі) відповідає ГОСТ 15543-70 і ГОСТ 15150-69.
