Автоматичні шлагбауми з дистанційним управлінням - установка nice, came своїми руками, фото

Для того щоб захистити в'їзд на територію, необов'язково встановлювати громіздкі і дорогі ворота - сьогодні в більшості випадків достатньо буде тільки шлагбаума, який дуже простий у використанні, а для тих, хто хоче зробити в'їзд максимально зручним, на ринку пропонують автоматичні моделі.

Що ж це таке? На відміну від звичайної різновиди цих загороджень, шлагбаум з автоматикою має вбудовану систему керування, яка дозволяє дистанційно піднімати і опускати стрілу за допомогою пульта. Відповідно, для його установки з'являються і особливі вимоги: наприклад, при закладці фундаменту треба вивести електричну проводку. Проте, всі зусилля виправдовуються при використанні: автоматичний шлагбаум з дистанційним управлінням не тільки економить ваш час (у багато разів!), А й береже здоров'я, адже тепер вам не треба вручну піднімати стрілу в дощ або сніг.

Пристрій і додаткові деталі

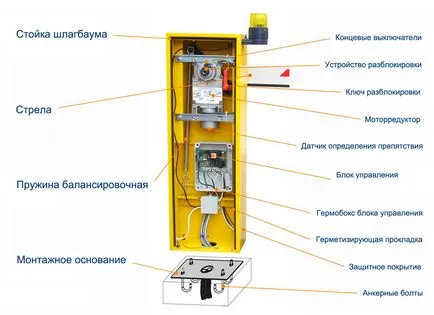

Перед установкою автоматичного шлагбаума, особливо якщо ви збираєтеся робити це самостійно, необхідно вивчити, які ж елементи вам знадобляться і яким виробникам варто довіряти. У стандартний набір складових зазвичай входять:

• стійка з силовим механізмом;
• стріла;
• блок керування.

Будова силового механізму залежить від різновиду конструкції: в разі електромеханічної установки він включає в себе електродвигун, редуктор і балансуючу пружину, а для гідравлічних моделей використовується силовий механізм з гідравлічного приводу і, знову ж таки, балансування пружини. Що стосується стріли, то вона може бути будь-якої довжини (від 2 до 14 метрів), але в разі потреби її можна вкоротити і закрити заглушкою.

Для автоматичних шлагбаумів можна підібрати безліч додаткових елементів, які в основному потрібні для підвищення рівня безпеки таких конструкцій. Найпоширеніший приклад - це фотоелементи, які реагують на світло. Також популярністю користується світлова сигналізація, система виявлення перешкод, металодетектори. Вони допомагають уникнути опускання стріли на людину або транспорт, що стоїть в проході.

Щоб зробити конструкцію надійніше і ефективніше, використовують і такі деталі, як гумові профілі, рухливі опори, бордюри безпеки, м'який бампер. Автоматика для шлагбаумів теж різниться, наприклад, за кількістю виконуваних функцій.

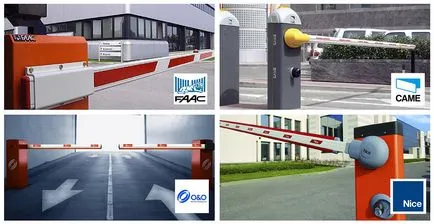

Основні виробники шлагбаумів

В Україні автоматичні шлагбауми завозяться з усього світу, але найбільшою довірою сьогодні користуються такі марки:

Перші два виробника базуються в Італії і пропонують електромеханічні моделі, які найкраще пристосовані до кліматуУкаіни. Серед автоматичних шлагбаумів CAMEі OOможно знайти конструкції як середньої, так і високої інтенсивності (останні призначені для великого потоку транспорту). Також моделі різних фірм відрізняються по сумісності з іншим обладнанням, особливостям системи управління і т.д.

Що ще важливо знати, щоб вибрати відповідного виробника? Звичайно, всіх цікавить вартість. У цьому плані найбільш оптимальними по співвідношенню ціни і якості моделями є автоматичні шлагбауми NICEі CAME, тим більше що вони досить невибагливі і в разі поломки швидко чиняться. До речі, обслуговування - теж важливий параметр при виборі постачальника готової конструкції. Якщо ж ви хочете зробити автоматичний шлагбаум своїми руками, то деякі виробники продають зі складів окремі запчастини та їх комплекти.

Встановлення та налаштування

Перше, що потрібно зробити, щоб встановити таку загороджувальну конструкцію, - це підготувати рівний і міцний фундамент для стійки. Для цього спочатку намічається прямокутник, з якого виймається грунт (глибина варіюється в залежності від області і кліматичних умов, може становити як 100, так і 500 см). Зазвичай внизу яма для фундаменту розширюється, щоб передбачити стійкість шлагбаума в морози.

На дні виритої ями утрамбовується пісок, на який кладуть опалубку з дерева, а наверх - грати з арматури. На цьому етапі потрібно через центр вивести гофровану трубу або інший рукав для проводки електропроводів. Після цього опалубку заливають бетоном і штикують для більшої надійності. Наверх встановлюється опорна пластина з уже закріпленими анкерними болтами. Важливо, щоб пластина знаходилася на одному рівні із землею. На застигання такого бетонної основи може піти приблизно 3-4 дня.

Наступним етапом установки шлагбаума (автоматичне чи тривіальне) є монтаж стійки: вона (з попередньо знятою верхньою частиною) прикручується до основи за допомогою гайок. Стріла встановлюється на спеціальне кріплення і затискається гвинтами. На стійці розташовується блок управління (не нижче 30 см від землі), який підключається до виведеної проводці. В самому кінці встановлюються декоративні накладки і затягуються всі гвинти і гайки. Зверніть увагу на дотримання техніки безпеки і вимог до установки на протязі всіх робіт: наприклад, заземлення всіх металевих елементів, використовувати кабель перетином як мінімум 1,5 мм 2 і т.д. Не забувайте перевіряти рівність всіх поверхонь і стріли за допомогою рівня.

Після того, як все обладнання встановлено і підключено, необхідно налаштувати автоматику для шлагбаума. В першу чергу це стосується положення стріли і прапорця всередині блоку управління відносно один одного, оскільки прапорець визначає, коли стріла зупиняється. Після вибору оптимальної позиції прапорця він закріплюється гвинтом.

Якщо при роботі чується тріск, то необхідно налаштувати балансуючу пружину. Для цього стріла перекладається в підняте положення, а пружину послабляють зверху і знизу (розкручуючи болт і гайку) і повертають навколо осі: при трісці на піднятті стріли - за годинниковою стрілкою, на опусканні - проти годинникової стрілки. Коли настройка закінчена, пружину знову затягують гайкою і болтом.

Особливості установки у дворі багатоповерхового будинку

Якщо ви хочете встановити автоматичний шлагбаум у дворі багатоквартирного будинку, спочатку потрібно пройти через процедуру узгодження. Всю її можна описати в декількох етапах:

1. Отримання постанови загальних зборів мешканців (або Товариства власників житла, якщо воно є в будинку) про формування земельної ділянки з житловим будинком і постановці цієї ділянки на кадастровий облік.
2. Складання та направлення до компетентної установи звернення для формування і постановки на кадастровий облік зазначеного загальними зборами ділянки.
3. Отримання дозволу на установку шлагбауму у дворі будинку.
4. Рекомендується узгодження з ДАІ, управою району (якщо є), МНС РФ.

Необхідно пам'ятати ще й про те, що при установці такої конструкції їй необхідно привласнити відповідний код ОКОФ. Антивандальні автоматичні шлагбауми зазвичай оцінюють за такими параметрами, як термін корисного використання, здатність принести дохід, незалежність і застосування в зв'язку з потребами організацій або установ.
