Автомагнітоли pioneer ремонт своїми руками

Магнітофон в автомобілі є його невід'ємною частиною. Адже нудні години за кермом, під запальну музику набагато швидше проходять.
Не варто також забувати про заміські поїздки. Наприклад, шашлики в затишному тихому заміському місці в дружній компанії.
Музика допоможе скоротати час приготування м'яса і додасть відпочинку якусь динамічність. Автомагнітоли pioneer ремонт згодом вимагають досить часто і потрібно деяке практичне розуміння всього процесу.
У її будові немає нічого складного, головне розуміти загальний принцип функціонування. Ремонт автомагнітоли pioneerсвоімі руками представлений нижче.

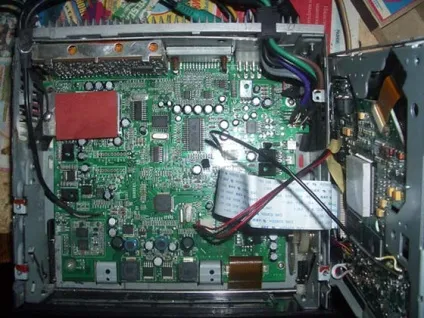

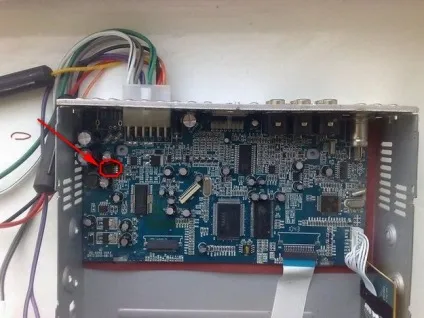

Практичний погляд на загальну будову і функціонування автомагнітоли pioneer

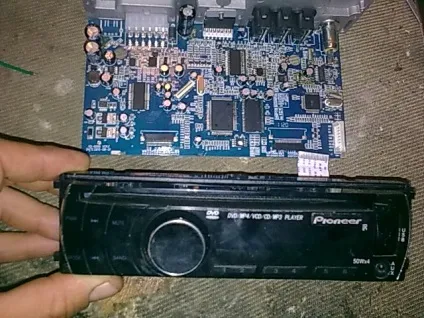

Ремонт автомагнітол pioneer

Порядок дій у разі якщо автомагнітола pioneer не включається

спочатку необхідно упевнитися, що напруга живлення знаходиться в межах 12-14 В;
далі потрібно переконатися в справності запобіжника і дроселя - L951;
діоди D951 і D952 виконують захисну функцію, тому в їх справному функціонуванні також слід упевнитися;
напруга стабілізатора Q952 має дорівнювати 5-ти В, в іншому випадку, пристрій є несправним;
датчики Q601і Q602 можуть несподівано перестати функціонувати і як наслідок, вся автомагнітола також перестане працювати;
на виході 68 MKIC601 напругу живлення має дорівнювати 5-ти вольт, на цьому ж виході завжди повинен бути присутнім також сигнал лог.1;
на транзисторі Q609 розташовується ключ, справність якого також необхідно перевірити;
автомагнітола pioneer оснащена двома кварцеровимі генераторами МК і КК, які також необхідно перевірити на предмет справності.

Примітка. Під час пошуку причини несправності, яка призвела до того, що автомагнітола pioneer перестала включатися, необхідно в обов'язковому порядку дотримуватися послідовності, яка була представлена вище.

Що необхідно зробити, якщо не вдалося виявити причини несправності:

першочергово необхідно виконати перевірку імпульсу, який укладений в керуючої цифрової шині;
цифрова шина управління розташовується в просторовому проміжку між знімною панеллю і МК;
якщо імпульс відсутній, значить, причина несправності криється в мікроконтролері IC601 або IC901.

Підвіска на знімній панелі перестала функціонувати

спочатку потрібно перевірити підвіску лампи харчування, а точніше її ланцюг;
нерідко, коли знімна панель має нещільне з'єднання, необхідно перевірити відповідний роз'єм з'єднання;
на транзисторах Q960 і Q961 розташовується ключ, справність якого також необхідно перевірити;
разом з цим, слід упевнитися, що на виході IC601 є сигнал ILPW.

відсутня звук

Алгоритм перевірки в разі, якщо не чути звуку у всіх режимах програвання:

на виході мікросхеми 6, 20 поживна напруга повинна становити 14 вольт
на виході 4 і 22 УМЗЧ поживна напруга повинна дорівнювати 5-ти вольт;
фінальним етапом перевірки є визначення звукового сигналу IC201 на наступних виходах мікросхеми: 18, 19, 30, 31;
в разі, якщо звуковий сигнал відсутній, то його необхідно перевірити на вході IC201, а також перевірити, чи проходить сигнал на виході МК 25 і 27 сигнал до шини управління;
якщо на всіх перерахованих вище виходах проходить сигнал, то несправність укладена в мікросхемі IC201;
також важливо не забути переконатися у відсутності напруги на виході 22 IC301, який розташований на ланцюгу формування MUTE.

Якщо не чути звуку під час твори медіафайлу з магнітної стрічки, необхідно перевірить ступінь її рухливості, якщо така взагалі присутня. У разі якщо стрічка є нерухомою, їй необхідно в терміновому порядку замінити.
Якщо звуку немає, а магнітна стрічка знаходиться в рухомому стані, необхідно перейти до наступного етапу перевірки:

з'єднувальні дроти автомагнітол піонер часто схильні до механічного пошкодження, тому їх необхідно перевірити з особливою ступенем ретельності;
якщо дефекту в сполучних проводах виявлено не буде, то необхідно перевірити проходження звукового сигналу на мікросхемі IC251 і IC201.

Іноді причина несправності автомагнітоли може полягати в АМ-тюнер:

спочатку потрібно переконатися, що елементи УРЧ: Q201 і Q202 знаходяться в справному стані;
на контурі тюнера 23 повинен бути присутнім сигнал LOCL;
в рідкісних випадках, причиною всього може служити складання діодів D202;
заключним етапом перевірки справності АМ-тюнера, полягає в встановлення наявності або відсутності несправності в фільтрах звукових смуг CF51 і CF232.

Виникає питання, як же виконати ремонт автомагнітоли?
Відповідь гранично проста: суть ремонту полягає в пошуку несправного елемента і його заміні. Перевірка є головним інструментом, який визначить, функціонує деталь справно або зовсім не функціонує.

Примітка. Головне не забути, що суть ремонту полягає в знаходження елемента, який знаходиться в несправному стані, а потім його заміні.
