Avrdude_prog програмування atmega, attiny
Популярна програма AVRDUDE_PROG 3.3 призначена для програмування мікроконтролерів AVR ATmega і ATtiny.
1. Можливість самостійного додавання программаторов, настройки швидкості програмування і т.п;
2. Можливість самостійного додавання МК;
3. Редагування та налаштування відображення Fuses бітів;
4. Вибір інверсних або прямих Fuses бітів;
5. Вікна виведення значень Fuses бітів в HEX форматі;
6. Збереження налаштувань програмування при закритті програми, тобто при подальшому відкритті всі налаштування відновляться.

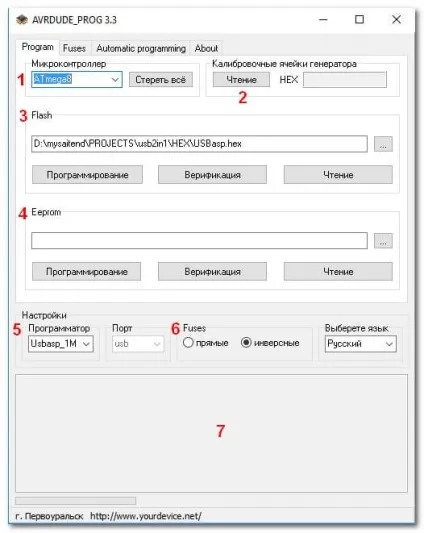

Вікно запущеної програми AVRDUDE_PROG:
Що є що:
1:

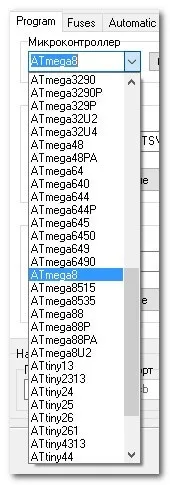

- вікно вибору типу мікроконтролера
- кнопка «Стерти все» - очищає всі нутрощі мікроконтролера
2:
- читання калібрувальних осередків мікроконтролера
В даному прикладі показані чотири калібрувальні осередку мікроконтролера ATmega8 для внутрішнього RC генератора:
ВВ - для частоти 1 МГц (частота за замовчуванням)
BD - для частоти 2 МГц
В2 - для частоти 4 МГц
В2 - для частоти 8 МГц
При Тактирование мікроконтролера ATmega8 частотою 1 МГц від внутрішнього RC генератора (за замовчуванням) вміст першої калібрувальної комірки автоматично враховується мікро контролером для підстроювання внутрішнього генератора. При інших частотах - вміст відповідної калібрувальної комірки необхідно вручну вводити в регістр мікроконтролера для отримання більш стабільної частоти (якщо таке потрібно). Наприклад, в конструкції «Трьохканальний термостат, термоморегулятор, таймер ...», яка працює з тактовою частотою 8 МГц від вбудованого генератора з внутрішньої RC ланцюжком, потрібно перед прошивкою ЕЕPROM пам'яті записати в певну комірку HEX файлу значення калібрувальної комірки для частоти 8 МГц.
3:
- вибір HEX файлу для прошивки Flash пам'яті мікроконтролера, звірка записаного файлу з оригіналом, читання даних з пам'яті
4:
- вибір HEX або EEP файлу для прошивки EEPROM пам'яті мікроконтролера, звірка і читання
5:
- вибір програм (за замовчуванням - USBASP)
- Usbasp_1M
- Usbasp_4M
- Usbasp_8M
- Usbasp-32кГц
Справа в тому, що програматор USBASP дозволяє записувати файли прошивки з двома швидкостями:
- для МК з тактовою частотою 1,5 МГц і вище (без перемички на J3) - швидкість запису 375 кГц
- для МК з тактовою частотою менше 1,5 МГц (з перемичкою на J3) - швидкість запису 5 кГц
Для нормальної записи прошивки в МК потрібна швидкість в 4 рази менше, ніж встановлена тактова частота.
Для прошивки нового МК, у якого за замовчуванням тактова частота 1 МГц, необхідно встановлювати в программаторе перемичку на роз'єм J3, а сама швидкість - 5 кГц, в деяких випадках починає нервувати.
Для того, щоб не псувати нерви, які не смикатися з перемичкою, я програмно встановив 4 варіанти швидкості запису, які вибираються в залежності від поточної тактової частоти МК:
- Usbasp_1M - швидкість 187,5 кГц, для частот 1-4 Мгц
- Usbasp_4M - швидкість 375 кГц, для частот 4-8 Мгц
- Usbasp_8M - швидкість 750 кГц, для частот 8 і більше МГц
- Usbasp-32кГц - швидкість 4 кГц, для часового кварцу

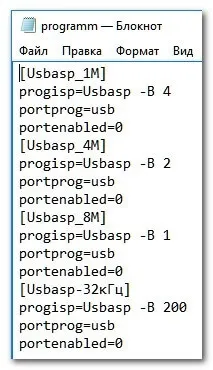

Всі ці установки прописані в самому початку файлу «programm.ini» де швидкість запису залежить від ключа «-В» і числа після нього:
6:
- вибір відображення FUSE бітів - прямий (як в UniProf і даташітах) і інверсний (як в PonyProg)
7:
- вікно виведення службової інформації про виконувані і виконані операції

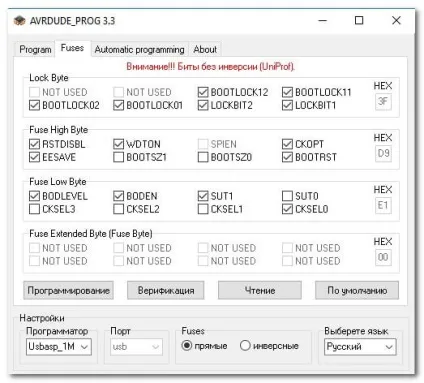

Зовнішній вигляд вікна «FUSES» програми AVRDUDE_PROG:
Тут все просто - розставляємо в потрібному вигляді галочки або прибираємо їх і програмуємо FUSE біти. Якщо щось намудрували - натискання кнопки «За замовчуванням» призведе установки FUSE бітів в значення «за замовчуванням» (самі FUSE біти в МК не зміняться!). Дуже уважно встановлюйте FUSE біти - помилка може призвести до відмови мікроконтролера.
Хочу звернути вашу увагу на найпоширенішу помилку при установки FUSE бітів. У більшості випадків ми змінюємо тільки біти відповідальні за вибір джерела тактирования і частоту тактирования, наприклад для ATmega8 це: CKSEL0-CKSEL3. За замовчуванням у ATMEGA8 тактова частота 1 МГц від внутрішнього генератора - скинуто біт CKSEL0 (стоїть галочка). Нам, припустимо, потрібно встановити тактову частоту 8 МГц від внутрішнього генератора - скинути біт CKSEL2 (поставити галочку), що ми і робимо. Але при цьому ЗАБУВАЄМО ВСТАНОВИТИ БІТ CKSEL0 (прибрати галочку). В результаті, програмуючи FUSE біти, ми отримуємо зовсім інший результат - програма не працює, а МК не реагує на програматор. Забувши скинути біт CKSEL0 ми отримуємо інше джерело тактирования МК - зовнішній RC. Впадати у відчай не треба, головне розібратися в тому, що ви отримали в результаті. У нашому прикладі - зовнішній RC, дивимося даташит, приєднуємо до відповідних входів МК опір і конденсатор (за схемою з даташіта і з потрібними номіналами) і відновлюємо контроль над МК.

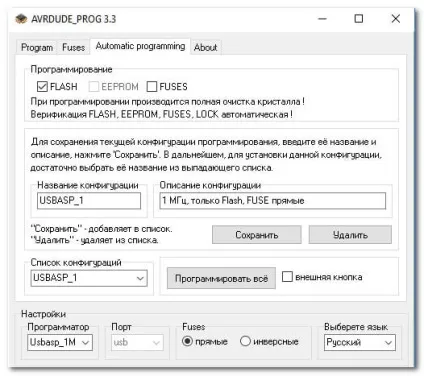

Зовнішній вигляд вікна «Автоматичне програмування» AVRDUDE_PROG:
Тут можна задати початкові настройки для різних випадків використання програми.
Як бачите - програма AVRDUDE_PROG проста і зрозуміла у використанні, за що і скажемо спасибі Сергію Боднару!
