АВР для генератора своїми руками, схема, підключення, де краще купити
Багато електричні пристрої працюють тільки в комплексі з іншими приладами. Пропонуємо розглянути, що таке АВР для генератора, його схема, як зібрати пристрій своїми руками, а також його принцип роботи і ціна.
Що таке АВР
АВР (МПУ) генератора, іншими словами автоматичне включення резервного газового генератора або дізельгенератора - це електричний автомат (блок), який перемикає навантаження між двома джерелами. Деякі АВР ручні, для їх управління необхідне ручне регулювання (потужністю до 30 кВт), а інші є автоматичними і переключаються, коли на управлінські органи передається сигнал про втрату напруги. Перший варіант дуже зручний для побутового дизельного генератора, в той час як другий є пристроєм для забезпечення нормальної роботи виробничих механізмів.

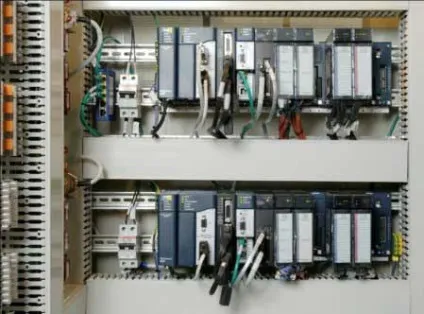

Фото - Генератор АВР
Практично жодне виробництво не може нормально функціонувати без резерву, але для використання на потужному підприємстві необхідна спеціальна структурна схема пристрою, наприклад, ТЕС.
АВР може також командувати резервним генератором для запуску, грунтуючись на напрузі, контрольованому первинної обмоткою. Перемикач ізолює резервний генератор від електричного змінного струму, коли генератор включений і забезпечує тимчасове живлення.

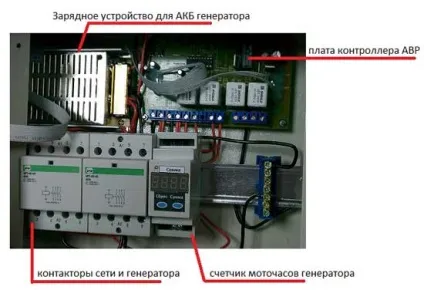

Фото - АВР для генератора
Наприклад, в будинку, обладнаному резервним генератором і АВР, коли відбувається відключення електричного струму, АВР скомандує генератору про початок роботи. Після того, як перемикач отримує сигнал, що генератор готовий працювати, АВР з'єднує його з головною електричної панеллю будинку. Після накопичувальне електричний пристрій забезпечує живлення навантаження будинку, але без підключення до локальної лінії електропередач.
Після того, як електрична енергія відновлює свій вступ до висновків квартири, АВР для бензогенератора DY5000LX, DY6500LX, C38D5, DENYO, DG6500CLE, DY5000LX, DY6500LX отримує сигнал від мережі, вимикає пристрій, і робить автоматичне перемикання проводки в квартирі між електричними висновками нормалізує приладу і локальної мережі.
Перемикати передачі можна налаштувати, щоб забезпечити харчування тільки критичних ланцюгів або цілих електричних (суб) панелях. Деякі АВР дозволяють скинути навантаження або пріоритетність додаткових схем, таких як опалення та охолодження обладнання. Більш складна соціальна розподільна система використовується в великих системах резервних генераторів, дозволяє утворювати м'яку навантаження, яка буде плавно переноситься з для синхронізованих генераторів і назад. Такі установки можуть бути використані для скорочення сили пікового навантаження.
Самостійне виготовлення АВР
Пристрої з автозапуском в магазині коштують досить дорого, тому пропонуємо розглянути, як самому зібрати АВР для високовольтного електрогенератора, що для цього потрібні прилади, які здійснювали б процес включення в мережу:
Установка автоматичного включення генератора і інструкції з виготовлення:
Всі запчастини потрібно купувати в професійних магазинах, придбайте продукцію відомих фірм, які надають на свої товари гарантії якості. Перевіряйте паспорт і сертифікат відповідності ГОСТ і ТУ кожного пристрою.
Стандартний набір необхідних для складання АВР, інструментів, це: провід, металовироби, скоби, саморізи, плоскогубці, хрестова і плоска викрутки.
Спочатку в електричному щиті розміщуються всі деталі. Монтувати в шафу їх потрібно таким чином, щоб провідники не перетиналися, був доступ до кожного контакту і клеми. Далі коммутіруя силову частину АВР і контролери. Для виконання цього процесу використовується електрична принципова схема:

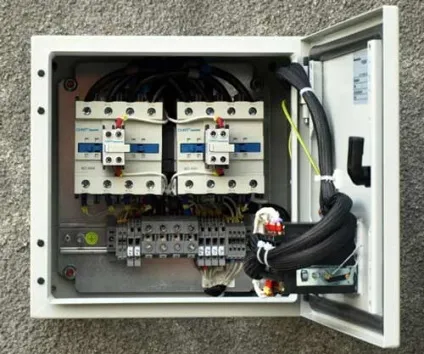

Фото - Схема розміщення компонентів
Наступним важливим кроком є правильна комутація контролера і силової частини Авраам - контакторами. Зібрати АВР і з'єднати його з реле потрібно відповідно до доданої схемою. Далі монтуємо АВР з генератором.
Фото - Схема АВР
За допомогою мультиметра перевіряємо правильність підключення всіх компонентів, комутацію провідників, з'єднання і їх міцність. Далі здійснюється підключення АВР до генератора.
Зараз найпопулярнішими АВР для однофазного і двофазного генератора, які реалізуються на вітчизняному ринку, є продукти фірми GEKO тип 30003 ED-S / DEDA, GBS, ENDRESS, TEA, GESAN, SDMO, J44K, PIT, SPG, GENPOWER, HUTER, V275K, WILSON, YAMAXA, АТТ, Лачетті.
Купити бензиновий або дизель генератор з АВР можна в будь-якому великому городеУкаіни, Білорусі та України:
Що ще почитати?
Дається тільки загальна схема включення від кнопки стартера. Я так зрозумів треба знову доопрацювати самому схему запуску? Брелок для ледачих, але де блок у генератора? Ось проблема. Навіть якщо придбати і заводський, то явно доведеться городити «соплі». Що зможете підказати. Буду вдячний. Моя схема зроблена на двох пускателях, встановив реле часу підключення генератора до домашньої мережі (додатково) підстрахувався, що б включити навантаження, гарантовано нормального запущеного генератора з h 10сек. Лічильник мотогодин, як тільки генератор запускається, веде облік. Схему якщо треба я вишлю. Вона простіше, ніж пропонують в інтернеті.
Вітаю! За мою практику довелося зібрати і налаштувати дуже багато схем АВР. Ви спочатку вказуєте, що ДГА з автоматичним запуском, а в підсумку довелося, що то ще доробляти ... Є ДГА з встроиная АВР, а є ДГА з зовнішнім АВР- тоді необхідно виготовить зовнішній АВР ... Якщо ДГА має так сказати свої (МОЗГИ) з контролю стану мережі, то контролер відстежує пропаданіе- наявність мережі і після пуску прогріву ДГА дає команду Прийняти НАВАНТАЖЕННЯ ... Ще режим ЗИМА-ЛІТО прогрів ДГА- від тенів називається ВЛАСНІ ПОТРЕБИ ДГА. І т.д.
