Аварійка на мотоцикл

У даній статті я розповім як зробити аварійку на мотоцикл Irbis XR250R. Матеріал даної статті підійде для безлічі інших мотоциклів, виробник яких обділив власника такої зручною і корисною функцією.

Для роботи знадобиться:
- кнопка аварійної сигналізації
- 2 діода
- паяльник, припій тощо.
- викрутка і пара прямих рук =)

Отже, про все по порядку.

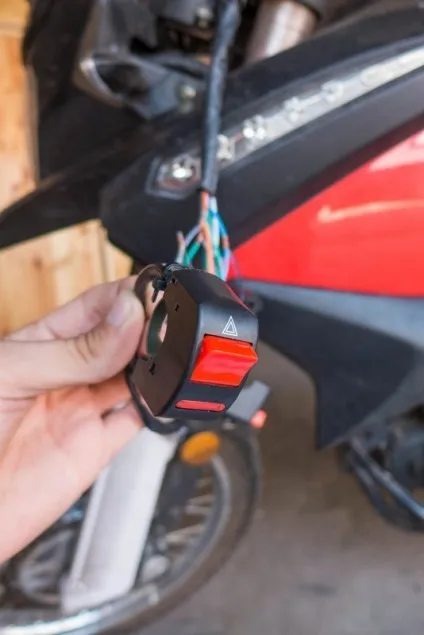

Кнопка аварійної сигналізації для мотоцикла

Приступаємо до роботи

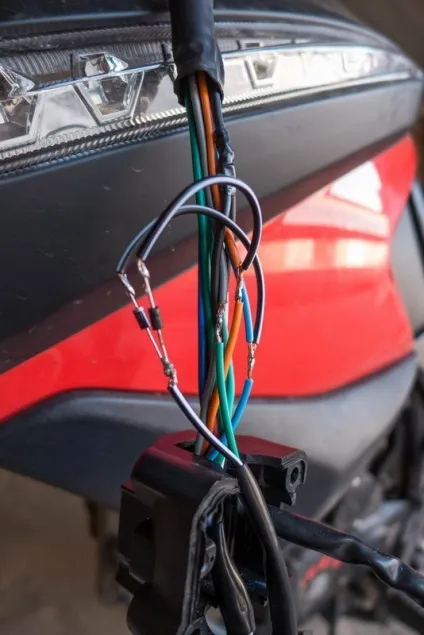

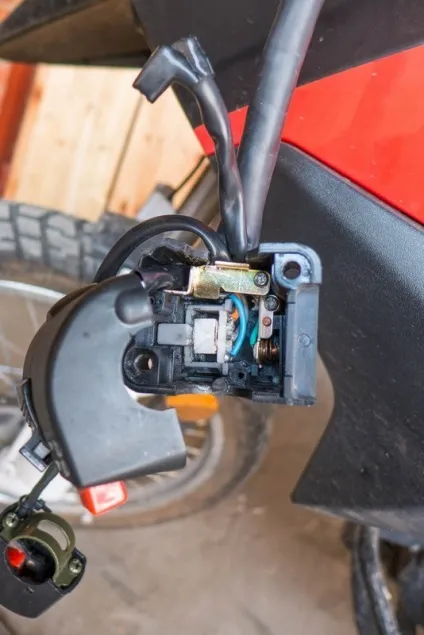

Розбираємо пульт управління (поворотники, сигнал, світло). Для цього потрібно хрестової викруткою знизу відкрутити 2 болта. Пульт "розвалиться" на дві частини. Розбираємо його далі, при цьому потрібно відкрутити і планку держущую джгут проводів. На малюнку вона ще не відкручу (Рис.6). Стягаємо ізоляцію джгута проводів. Знімаємо трохи ізоляції з сірого, блакитного і помаранчевого проводу. Далі припаюємо один провід від кнопки аварійної сигналізації до сірого проводу, до другого проводу від кнопки припаюємо два кінця діодів. Зверніть увагу на розташування сірих кілець на діоді - вони повинні бути у напрямку від кнопки аварійної сигналізації до проводів йде до поворотникам. Далі припаюємо вільні кінці діодів до блакитного і помаранчевого кабелю (Рис. 8). Потім ізолюємо кожен провід ізолентою і натягуємо назад загальну ізоляцію джгута проводів. Збираємо все в зворотному порядку, прикручуємо кнопку аварійної сигналізації на кермо і радіємо! (Рис. 9-10).
