Asus pocket wireless access point (wl-330) кишенькова точка доступу і wlan-адаптер

Фіксовані внутрішні антени. Немає можливості підключення зовнішньої антени.

До сих пір пальму першості за розмірами утримувала ТД Buffalo Technology WLA2-G54. це була сама мініатюрна точка доступу з тих, що нам доводилося бачити (і до цих пір залишається наймініатюрнішою для стандарту 802.11g), але WL-330 знижує планку ще нижче. Вона є одним з тих продуктів, для оцінки розмірів яких необхідно потримати її в руках, Рис. 1 допоможе уявити її реальний розмір.

Мал. 1. Мініатюрна точка доступу з блоком живлення відповідного розміру (шкала лінійки - в дюймах).

Зовні WL330 нагадує електробритву, з оригінальним дизайном. На верхній стороні розташовані вентиляційні отвори, що дуже розумно - при роботі WL330 нагрівається досить сильно. Там же розташовуються і індикатори: харчування / power. з'єднання / передача / link / activity для інтерфейсів Wireless і Ethernet. Яскравість індикаторів можна вважати достатньою.

На нижній панелі пристрою розташовані: перемикач режимів роботи ТД / Адаптер. вентиляційні отвори, гніздо для кріплення на стіні і чотири гумові ніжки. На задній стороні встановлений роз'єм живлення і порт 10/100 Ethernet, там же знаходиться кнопка, при натисканні на яку в режимі точки доступу виконується скидання всіх налаштувань до заводських, а в режимі клієнтського адаптера - пошук доступних точок доступу. Порт Ethernet має автоматичне визначення MDI / MDI-X. тобто тут можна не турбуватися про те, який кабель використовувати: прямий або перехресний.

Нас порадувало, що ASUS комплектує WL330 невеликим чохлом для самої точки доступу, блоку живлення і різних дрібниць.

Комплектація і внутрішній устрій

Блок живлення показаний на Рис. 1. він насправді досить малий, за що особливо варто окремо подякувати ASUS. Він настільки малий, що займає всього одну розетку в мережевому фільтрі, куди завжди буває тісно включати блоки живлення розміром більше стандартної вилки. Впевнені, що це коштувало ASUS трохи дорожче, ніж комплектація ТД блоком живлення більшого розміру, проте це було зроблено не дарма. Виробники КПК! Ми тепер знаємо, що існують компактні блоки живлення, чому ж ви до сих пір використовуєте величезні важкі адаптери в так званих мобільних пристроях.

На Рис. 2 і Рис. 3 показано внутрішній устрій WL-330.

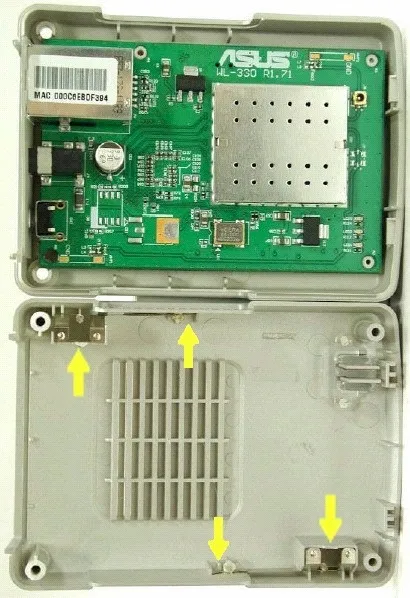

Мал. 2. Внутрішній устрій (включаючи антену)

Для своєї нової точки доступу ASUS використовувала рішення Marvell Libertas 802.11b. засноване на мережевому процесорі ARM9 88W8500 і трансивері 88W8000. Згідно специфікаціям чіпсета, потужність передавача складає трохи більше 100 мВт, приймач ж володіє "подвоєною" чутливістю. Крім того, варто відзначити апаратну підтримку шифрування AES. аутентифікації 802.1x і "власної технології Marvell, призначеної для подвоєння швидкості роботи до 22 Мбіт / с", однак нічого з перерахованого в WL-330 не використовується.

Жовтими стрілками на Рис. 2 вказані місця розташування антен, виконаних з тонкого металу і встановлених в гнізда у верхній кришці корпусу.

Стрілки на Рис. 3 вказують на місця контакту антен з монтажною платою і на роз'єм для підключення зовнішньої антени для тих любителів пригод, які хочуть встановити більш потужну антену (природно, гарантія при цьому анулюється!).

Налагодження та адміністрування

HTTP і Windows-додаток

Можливо оновлення як через браузер, так і за допомогою Windows-додатки

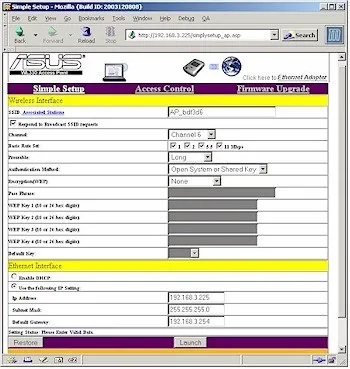

Мал. 4. Екран настройки ТД (натисніть для збільшення зображення)

На Рис. 4 показані практично всі параметри, які можна налаштувати у WL-330. Нижче, на Рис. 5. показані параметри налаштування режиму моста WDS (Wireless Distribution System). Для нас так і залишається загадкою, чому ASUS вирішила використовувати такий дрібний шрифт в інтерфейсі. На щастя, браузери дозволяють змінювати розмір шрифту.

У документації ASUS зазначено, що параметр Basic Rate Set визначає швидкість передачі, але наше тестування показало, що його зміна ніяк не впливає на продуктивність. Пристрій підтримує шифрування WEP з довжиною ключа 64 і 128 біт, однак не підтримує більш захищений WPA.

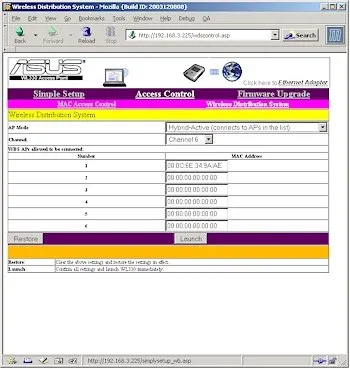

Мал. 5. Налаштування WDS (натисніть для збільшення зображення)

Налаштування параметрів WDS має кілька тонкощів. По-перше, WL-330 підтримує гібридний ( "Hybrid") режим, робота якого схематично зображено на Рис. 6 - анімований графік, який нам вдалося витягти з сторінки адміністрування ASUS WL-300g, розглянутої тут (англійською).

Мал. 6. Гібридний режим WDS (повторювач) [графік люб'язно надала ASUS]

Відповідно до термінології ASUS, гібридний режим має на увазі, що ТД може одночасно передавати трафік між іншими точками доступу (відповідно, і LAN), виконуючи функцію бездротового мосту, і, в той же час, бути точкою доступу для бездротових клієнтів.

Мал. 7. Режим тільки-WDS (міст) [графік люб'язно надала ASUS]

У тому випадку, якщо вам не потрібна точка доступу, WL-330 може працювати як конвертер 802.11b-Ethernet, з підтримкою обох режимів: AdHoc і Infrastructure. Ваш має бути настроєний за замовчуванням так, що може підключатися до будь-якої знаходиться в радіусі дії точки доступу або бездротового маршрутизатора з вимкненим шифруванням WEP. Для цього потрібно лише вимкнути пристрій, перевести перемикач в режим Адаптера / Adaptor і знову включити.

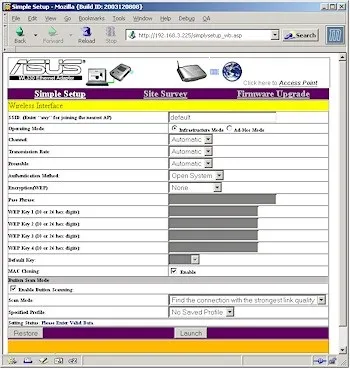

Мал. 8. Налаштування адаптера (натисніть для збільшення зображення)

Управління WL-330 в режимі адаптера також здійснюється за допомогою адміністративного web-інтерфейсу. На Рис. 8 показано, що і в разі адаптера відображаються всі пункти, з яких активна лише частина. (Відзначимо, що пункти Режим сканування / Scan Mode і Профіль / Specified Profile в розділі Button Scan Mode не дозволяють вибрати нічого).

При налаштуваннях за замовчуванням нам вдалося без проблем підключитися до попередньо настроєної ТД WL-300g; індикатор бездротового з'єднання на 330-ой спалахнуло приблизно на хвилину після того, як пристрій було переключено в режим адаптера. На щастя, нам не довелося експериментувати з налаштуваннями, крім того, завдання полегшує можливість використання кабелю як з прямою, так і з перехресної обжимкой, завдяки функції автовизначення MDI / MDI-X!

Примітка. У керівництві було зазначено, що в комплекті з WL-330 поставляється USB-кабель, що дозволяє подавати живлення на неї з порту USB. Однак після того як ми не виявили його в комплекті, ми вирішили зв'язатися з ASUS, де підтвердили, що в комплект поставки перших моделей кабель дійсно не входив, але зараз - входить.

Продуктивність бездротової мережі

Умови тестування:
- Шифрування WEP: ВИМКНУТО
- Швидкість передачі: автоматична
- Енергозбереження: вимкнено
- Партнер по тестуванню: карта WL-100g CardBus, антена піднята

Версії прошивки / драйвера:
Прошивка ТД: 1.11.29.21
Драйвер бездротового клієнта: WinXP 3.30.15.0
Прошивка бездротового клієнта: немає інформації

Швидкість передачі (Мбіт / с)
[Пакет даних 1 Мбайт]

Час відгуку (мс)
[10 ітерацій по 100 байт]

потік UDP
[10S @ 500 кбіт / с]
(Насправді ж пропускна здатність - кбіт / с)

потік UDP
[10S @ 500 кбіт / с]
(Загублено даних -%)

Примітки

• У всіх тестах, якщо не вказано інше, ТД розташовувалася горизонтально.
• Детальний опис тестування можна знайти тут

З такими крихітними антенами ми не очікували від ТД високих результатів пропускної здатності на відстані. Але, як видно на Рис. 9. розмір антен в нашому випадку не має значення.

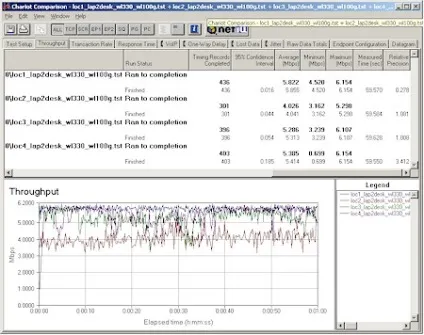

Мал. 9. Тестування пропускної здатності в чотирьох місцях розташування (натисніть для збільшення зображення)

Відносно висока вихідна потужність передавача - 100 мВт і висока чутливість чіпсета Marvell, безсумнівно, допомагають маленьким антен поліпшити швидкісні параметри пристрою. Отримані дані виявилися навіть краще, ніж у старших продуктів з зовнішніми антенами. У першому місцезнаходження ми також протестували швидкість роботи з використанням шифрування WEP з ключем довжиною 128 біт, помітного зниження швидкості роботи не відбулося.

Нас трохи спантеличили хороші результати, отримані в третьому місцезнаходження, нагадаємо, що точка доступу і клієнт в цьому випадку знаходяться на різних поверхах - клієнт на один поверх нижче точки доступу, і зазвичай в цьому випадку швидкість роботи суттєво знижується. Ми припустили, що зниження не відбулося через горизонтального розташування антен, при якому рівень випромінювання сигналу у вертикальній площині трохи вище, ніж зазвичай.

Для перевірки нашого припущення ми вирішили повторити тест при вертикальному розташуванні WL330. Якщо наше припущення вірне, то ми повинні отримати гірші результати: рівень переданого в вертикальній площині сигналу повинен бути нижче.

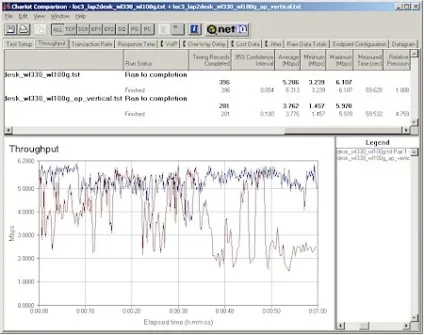

Мал. 10. Третє місце розташування - порівняння різних положень пристрою (натисніть для збільшення зображення)

Мал. 10 підтверджує нашу теорію: як видно по графіку, тут відбулося зниження середньої пропускної здатності і збільшилися коливання швидкості каналу. Таким чином, для досягнення бажаної зони дії мережі необхідне відповідне положення WL330. Для більшості випадків це означає вертикальну установку пристрою, так що кріпильний отвір на нижньому боці буде вельми до речі!

Компанії ASUS вдалося помістити в крихітний корпус WL-330 пристрій з широким набором функцій. Швидкість роботи можна порівняти з точками доступу 802.11b більшого розміру, функціональність також виявилася на рівні більших моделей.

Звичайно, хотілося б зустріти в ній (і у всіх інших продуктах, що випускаються сьогодні) підтримку WPA. Також був би корисний ширший набір можливостей моніторингу, особливо під час налаштування мостових підключень.

Неможливість підключення зовнішньої антени є серйозною перешкодою для створення мостового з'єднання поза приміщеннями, однак мініатюрність ТД робить її ідеальним рішенням для швидкої заміни несправних точок доступу в домашніх або офісних мережах.

Можливо, WL-330 не настільки приваблива, як стомегабітние зразки 802.11g, але вона прекрасно підійде для вирішення тих проблем, які є в більшості бездротових мереж.
