Армування монолітної плити перекриття - як правильно зробити

Виробництво моноліту не обходиться без арматури, яка є сполучною матеріалом в будь-який залізно-бетонної конструкції. Перевага в виготовлення цих плит - їх можна зробити своїми руками, не привертаючи будівельну техніку, а також отримати в результаті результат не залежний від стандартних розмірів. Армування монолітної плити перекриття здійснюється за допомогою арматури перетином від 8 мм до 14 мм. з умовою, що товщина плити буде до 150 мм. як на малюнку нижче, але вона може відрізнятися в залежності від видів вироби.

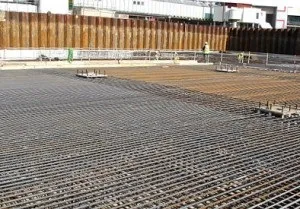

фото армування плити перекриття

Плити поширено використовуються в будівництві приватних об'єктів, де головну роль грає правильний розрахунок, і використання арматури. Для того щоб порахувати товщину необхідного перекриття, слід використовувати співвідношення 1:30, де 1 це товщина плити, а 30- товщина прольоту. Наприклад, маючи проліт в 6 метрів, товщина плити перекриття буде дорівнювати 0,2 метра.Еслі товщина плити планується більш 150мм, то в цих випадках армування роблять в два шари, де вони лягають один на одного і зв'язуються між собою дротом. Розмір осередків не повинен перевищувати 200 × 200 мм, але і не менш 150 × 150 мм. Для міцності конструкції бажано використовувати арматуру однакового перетину, а за допомогою прутів довжиною 400-1500 мм виконується додаткове армування, в місцях, залежних від прольотів і навантаження, яка в свою чергу тисне на плиту зверху в низ, розподіляючись по всій площі конструкції. Це говорить про те, що основне навантаження знаходиться на нижній арматурі, а верхня отримує стискає навантаження, з чим добре впорається і бетон.

Важливо виконати армування монолітної плити перекриття на всю довжину вашої плити, а також використовувати опалубку, яка є одним з головних етапів в монтажі плити. Для цього бажано використовувати деревину, а стійки опалубки повинні кріпитися міцно і надійно, так як вага бетону на квадратний метр може досягати до 300 кілограм.

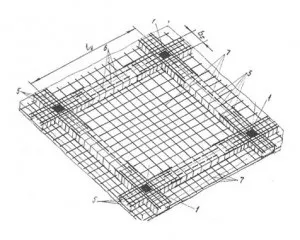

силовий арматурний каркас плити перекриття

У виконану вами конструкцію з арматури і опалубки починаємо заливати бетон, рідкої консистенцією, маркою не менше М200. Не забувайте про порожнечі, які можуть виникнути при заливці, які можуть негативно позначитися на результаті. Обов'язково проштикуйте або провібріруйте. Після виконання заливки залишаєте плиту до повного висихання, а через місяць у вас виходить монолітна плита, повністю готова до подальшого використання, витримуючи різні навантаження і вогнестійкість, і навіть здатне витримати дію вогню протягом години, що ні посильно перекриттях з дерева.

Процес виготовлення армованої монолітної плити перекриття:
