Армування і в’язка арматури своїми руками, використання арматури в будівництві, своїми руками
Армування це не що інше, як використання арматури в якості одного з елементів або вірніше компонентів будівельного матеріалу, для того щоб конструкція була більш міцною і довговічною.
Розрахунок для монтажу майбутньої арматурної конструкції яка буде застосовуватися в ході будівництва, зрозуміло, повинен виконувати фахівець, якщо у Вас самого немає досвіду попередніх робіт з армуванням.
Застосування арматури і армування в будівництві
Найчастіше армування використовують для перетворення бетону в залізобетон, з більш високими характеристиками міцності.
Робиться це, тому що фортеця і міцність бетону на стиск вище, ніж на розтяг.
Тому для монтажу як витягнутих, так і плоских будівельних конструкцій (найчастіше саме такі конструкції працюють на розтягнення, а також вигин) звичайний бетон не використовується тому що для того щоб відповідати нормам фортеці його потрібно дуже багато, а застосування арматури для його посилення дозволить уникнути цього.
Арматурні елементи знадобляться там, де на конструкції лягає найбільше навантаження: в звичайному будівництві простого будинку такими конструкціями є фундамент і перекриття, особливо на першому поверсі. У цьому випадку як монолітне так і збірне монолітне перекриття можна зробити своїми руками прямо на будівництві.
В обов'язковому порядку армують надвіконні перемички і перемички над дверима, різноманітні арки, балконні плити, сходи (марші), септики. (Пам'ятаєте ми говорили з вами про армування арочних перемичок ...)
Якщо ж будинок будуєте за технологією незнімної опалубки. то застосування арматури істотно збільшує несучу здатність стін, а поперечно укладена арматура не дасть надалі утворюватися похилим тріщинах, а поздовжня в свою чергу вертикальним тріщин в стінах будинку.
Також часто використовують арматуру при кладці стін з цегли та блоків з найрізноманітніших матеріалів, так наприклад при кладці стін з піно-або газо- блоків арматуру необхідно класти через кожні чотири а ще краще три ряди кладки, і ця кількість ще збільшується під вікнами і балконами ..
При проведенні робіт по влаштуванню стяжки і вирівнювання підлог використовують дріт для її зміцнення, особливо важливо це робити в там де ходять найбільш часто, наприклад біля входу.
За традицією арматуру найчастіше роблять зі сталі, притому сталь повинна бути якісною адже арматурні конструкції використовуються в найбільш уразливих місцях будинку, що будується, що зазнають великі навантаження.
Вимоги звичайні: стійкість до корозії, міцність, зчеплення з будівельними розчинами, як з цементно-піщаним так і звичайним бетоном.
Яка буває сталева арматура
Арматура та конструкції з неї бувають 2х видів: жорсткі і гнучкі.
Жорстка це куточки, швелери і двотаври.
Гнучка арматура це найрізноманітніші стрижні від 6 і до 40 міліметрів.
Якщо будуєте будинок своїми руками, то найчастіше Вам доведеться використовувати арматурні стержні від 10 до 20 мм в діаметрі.
Також класифікують арматуру і по міцності. Підрозділяється вона при цьому по так званим «класам міцності» який визначається за сукупністю кількох характеристик
- відносне подовження при розриві (від 5 до 25%);
- фізичний межа плинності стали (для звичайного будинку, будівництва гаража або дачного будиночка підійде арматурна сталь від 235 і до 1200 Н / мм2);
- тимчасовий опір, від 380 до 1400 мПа.
За сукупністю цих показників арматурі привласнюють клас від А1 до А6.
Сам клас і вищеописані характеристики зазвичай розписані в документах, їх можна запитати у продавця, хоча майже ніхто не питає, а даремно, адже від класу арматури залежить і її міцність і довговічність ну і зрозуміло її ціна.
Міцність конструкції з арматури залежить і від такого фактора як поверхня арматурних стержнів, адже це визначає зчеплення її з будівельним розчином.
Поверхня арматури і покриття буває:
- кільцевим
- серповидним
- чотиристороннім
- змішаним
Два останніх забезпечують більш високу міцність зчеплення з бетоном і цементно-піщаним розчином і відповідно жорсткість
Перші два (з кільцевої і серповидної) продаються набагато частіше.
Арматуру з кільцевих покриттям частіше використовують для великих залізобетонних конструкцій, з серповидним - навпаки, з невеликою товщиною, тонкостінних.
Арматуру, яка ніяк не скріплено між собою, також називають штучної арматурою.
З неї прямо на будівництві «в'яжуть» арматурну сітку або роблять монтаж каркаса.
Штучну арматуру використовують, як правило, для підгонки каркаса і проведення армування «на місці», в принципі для цього ж можна з успіхом використовувати і товстий дріт.
Окремо можна купити і вже готові сітки з арматури, якщо їх з'єднати між собою, то вийде арматурний каркас для армування, наприклад перемичок, плит перекриття.
Характеристики необхідної для будівництва будинку арматури вказані в проектній документації будинку. Це і вид профілю, і діаметр і клас міцності.
Якщо зазначеної у проектній документації на будинок арматури в продажу немає, то її можна замінити на іншу, причому не обов'язково більшого діаметру.
До того ж, перерозподіл навантаження всередині стін і перекриттів будинку, що будується в порівнянні з вказаними в документації може призвести до загальної слабкості конструкції і нестабільності елементів.
В принципі одну арматуру на іншу замінити можна завжди, але робити це потрібно тільки на підставі розрахунку, вирахувавши попередньо загальне поперечний переріз всіх стрижнів, їх вага, і схему розташування.
Те ж саме можна сказати про заміну армуючих елементів з одним профілем поверхні на інший.
До покупки арматури перевірте наявність сертифікатів якості, після доставки на місце будівництва проконтролюйте якість товару - не повинно бути тріщин або сколок, жирних і зафарбованих поверхонь, які можуть маскувати дефекти стали, які не дозволять бетону повноцінно зв'язатися з армуючої конструкцією.
Також обов'язково перевірте геометрію арматури, особливо якщо мова йде про двотавр, куточках, швелері і т.п. Нормальна ступінь викривлення звичайних арматурних стержнів 5-7 міліметрів на один метр довжини. До речі наліт легкої іржі на арматурі це не брак, і на якість майбутніх конструкцій ніяк не впливає.
Куплену арматуру покладіть на зберігання в будь-сухе місце, де вона буде захищена від опадів і вологи. Місце має бути рівним, краще на рівний бетонну підлогу або піддони.
В'язка арматура і поради з армування
Найпростіше це зміцнення цегляної кладки за допомогою арматури - просто покладіть на цеглу, необхідну кількість стрижнів посередині, залишаючи від краю кладки 3-4 сантиметри, і покладіть поверх розчин.
Армування фундаменту для будинку або плит перекриття процес складніше.
В принципі, звичайно можна купити готовий арматурний каркас пов'язаний (з'єднаний) з окремих сіток. Але як правило часу на з'єднання готової арматури блоками йде більше ніж якщо все це робити на місці і відразу. Зварювання та підгонка сталевих арматурних конструкцій по заздалегідь наміченої схемою, за допомогою зварювання або інструменту і своїми руками не таке вже й довге справу.
Зробити це можна двома різними способами.
Зварювання арматури.
Більш міцний спосіб, набагато швидший ніж, наприклад в'язка. Зварювання арматури це єдиний вибір, якщо будуєте великий будинок або займаєтеся армуванням на виробництві. Головний мінус відомий - при зварюванні стали змінюються її структура і властивості, і як вона поведе себе далі в бетоні невідомо нікому, до того ж при зварюванні арматурних стержнів менш ніж 1,2 сантиметра в діаметрі, їх можна перепалити, тому їх варять рідко як правило до такої роботи допускають вже тільки досвідчених зварювальників, як кажуть «з репутацією».
В'язка арматури.
В'язку арматури своїм руками може зробити навіть абсолютний новачок в області будівництва, на якість і міцність конструкції це майже ніяк не впливає.
Арматурна стека змонтована способом в'язки володіє такою перевагою перед зварюванням як пружина - якщо наприклад побудований фундамент посунувся (при тій же осаді будинку наприклад) то в'язаній арматурної сітці нічого не буде, а зварену може і розірвати якщо осаду занадто велика.
В'яжуть арматуру там де перетинаються стрижні, для чого використовують спеціальну дріт для в'язки, найчастіше її діаметр 2-3 міліметра.
Для в'язки потрібно найпростіший інструмент: арматурні кусачки або спеціальне ручне пристосування з реверсивним ходом, дуже прискорює і полегшує роботу під зв'язування арматурного каркаса.
Від того який спосіб армування ви виберете, міцність майбутньої конструкції перекриттів, фундаменту, арок і іншого ніяк не залежить - це має значення тільки в той момент коли відбувається заливка бетону в вузли.
Після того як армована сітка пов'язана або зварена (з'єднана), очистіть опалубку від будівельного сміття, розмітьте на ній положення арматури, після чого зробіть її укладку в конструкцію
Будуючи будинок своїми руками можна це зробити самому - як правило арматурна конструкція важить трохи, навіть порівняно великі армо-конструкції для фундаменту, цоколя або 1го поверху їх вага рідко перевищує сто, сто п'ятдесят кілограм.
Правила укладання арматури
Слідкуйте за тим, щоб арматура і її складові не торкалися до опалубки.
Відстань між вузловими стрижнями (розмір осередків) як правило, становить 25-30 сантиметрів.
Щоб підсилити загальну міцність конструкції при армуванні, його можна зменшити навіть до 10 сантиметрів, але менше 5 см зменшувати не рекомендується - розчин при маленьких осередках втратить проникаючу здатність і в ході бетонування всередині можуть виявитися порожнини і порожнечі.
І якщо робите армування своїми руками і якщо наймаєте для цих цілей бригаду шабашників обов'язково проконтролюйте наявність достатнього захисного шару навколо арматури, це не дозволить їй постійно піддаватися впливу несприятливих наслідків вологості і опадів, які є найбільш частими причинами руйнування конструкцій через появу іржі, корозії. Захист арматури не може бути менше двох сантиметрів (рахуючи від кордону бетону).
При будівництві фундаменту арматуру укладають в бетон на глибину як мінімум 5 сантиметрів. Для цього можна використовувати крупний щебінь, бита цегла, а можна і купити пластикові підставки - монтаж армованого поясу в фундаменті з їх допомогою набагато зручніше через можливість фіксації в декількох положеннях.
Після укладання арматури і ретельної перевірки конструкції на повну відповідність проекту можна залити її розчином бетону.
Встановлену арматуру потрібно перевірити на відповідність проектним параметрам, і можна заливати її бетонною сумішшю.
Поширені помилки при монтажі і з'єднанні сталевої арматури
Не використовуйте використану раніше для інших робіт арматуру в важливих місцях майбутнього будинку, які згодом будуть відчувати найбільше навантаження. Її можна застосувати наприклад для пристрою і заливки своїми руками цементної стяжки.
Іржа навіть на новій арматурі це не страшно і зчищати її не потрібно, і вже тим більше фарбувати - цим Ви тільки погіршить зчеплення арматури з бетоном в процесі армування. На крайній випадок пролийте перед укладанням арматуру водою зі шланга під тиском і пройдіться по ній мокрою щіткою.
При з'єднанні арматурних стержнів в сітку їх доводиться гнути або різати. Для останнього підійде, зрозуміло звичайна болгарка, але для того щоб простіше було гнути арматуру багато її нагрівають в місці згину. Це неправильно, оскільки також як і в процесі зварювання при нагріванні сталь змінює свою структуру і потім може лопнути. Гаразд якщо під будуються будинком грунти стабільні і його осаду не велика - а якщо станеться все навпаки то заощаджений час в сотні разів перекриють витрати та часові витрати на ремонт.
Неприпустимо занурювати при армуванні сітку або каркас в уже залиту опалубку, якщо не дотримуватися правила по якому спочатку робиться монтаж армирующего каркаса а тільки потім заливка бетону, краще до будівництва будинку і не приступати - все одно потім будувати заново.
Нарощування вже зробленого арматурного каркаса небажано, особливо якщо мова йде про місця, які в майбутньому можуть мати великі навантаження (той же прибудовах, або наприклад будівництво тамбура, фундамент, плита перекриття). Особливо це не рекомендується робити там де арматурний каркас будівлі буде працювати «на стиск». Нарощування ж при армуванні «на розтягуванні» робити можна, але тільки зварюванням арматури і внахлест, попередньо провівши точні розрахунки.
- В'яжуть каркас з арматури, пов'язуючи її в сітку
- Всю закриту арматурою конструкцію по всій площі заливають бетоном
- Для будівництва фундаменту зводять опалубку
- Бетон розрівнюють лопатою або вібратором

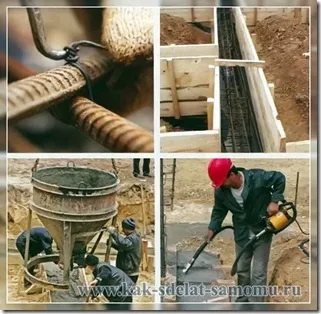

Фото 1: Роботи з армування: в'язка арматури і укладання з подальшою заливкою бетоном монтажного простору
Як з'єднувати арматуру - способи в'язки
- пластиковими стяжками
- металевим дротом
- спеціальним інструментом
- Зварюванням різних видів
- Жолобами в кладці
- Фіксаторами в пустотах стін

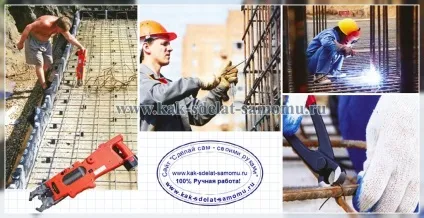

Фото 2: Способи з'єднання арматури: В'язка, зварювання, інструментом-фіксатором
Армування необхідному як для горизонтальних, так і вертикальних конструкцій. Додаткове посилення каркаса можна зробити додаванням діагональних ребер жорсткості
Композитну арматуру за кордоном давно стали використовувати для будівництва фундаментів, у нас поки немає
Фото вгорі (армування кладки). Кладка повинна бути армована відповідно до матеріалу стіни і її характеристиками: висотою, товщиною, формою ...

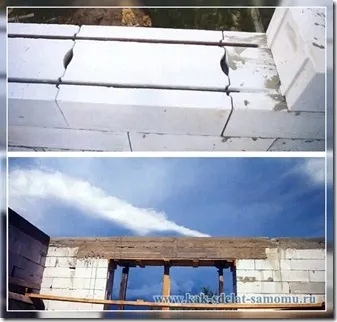

Фото 3: Армування віконного отвору і кладки
Перекриття над прорізами як віконними так і дверними зміцнюють не тільки круглої арматурою, а й за допомогою куточків (нижнє фото)
Фото 4: Монолітний фундамент - основа під важкі будинку. Видно лише частина складного каркаса
Більшість великих будівельних конструкцій в продажу вже армовані, наприклад ті ж згадані вище плити перекриття із залізобетону.
При необхідності виконати легке підстава застосовують стрічковий фундамент, втім, блоки все одно зміцнюють арматурою
