Арматура зливного бачка унітазу як встановити та відрегулювати

Якщо під час ремонту є можливість заощадити, то цим потрібно пользоваться.Іногда людина і не підозрює, що наклеїти шпалери і пофарбувати стелю - це не межа його можливостей. Так, запірна арматура зливного бачка унітазу може бути встановлена ​​без залучення сантехніків. Навіть якщо раніше ви користувалися цим сантехнічним виробом лише за прямим призначенням і не уявляєте, як він виглядає зсередини.

Пристрій арматури унітазу - це мінімум функціональних елементів, з'єднаних максимально просто. Всю конструкцію можна розділити на дві основні частини - зливну і подає.

Зливний вузол забезпечує надходження води з бачка унітазу безпосередньо в його чашу. Конструктивні елементи механізму:

• Кнопка зливу або спускна рукоятка.
• Тяга у вигляді штока або ланцюжка (рідше).
• Клапан, що закриває отвір для зливу води в чашу унітаза.По принципом роботи нагадує пробку в ванні.

Зливна арматура з кнопковим механізмом

Всі разом це працює наступним чином: натискаючи на кнопку або, що ще простіше, піднімаючи рукоятку, ви приводите в рух шток, що піднімає зливний клапан. В отвір, що відкрився спрямовується вода.

Кнопковий механізм зливу може бути одно- або дворежимним. У першому випадку у вас буде одна кнопка, при натисканні на яку в чашу унітазу буде виливатися весь наявний в бачку обсяг води. У другому випадку кнопки буде дві. Одна з них дозволить також зливати всю воду, а друга - лише частина її обсягу (1/2 або 1/3).

Двухкнопочний механізм зливу в унітазі

Частина конструкції, що забезпечує надходження води в бачок унітазу, включає в себе наступні функціональні елементи:

• Штуцер і кріпиться на ньому впускний клапан.
• Поплавок. Являє собою порожню деталь, виготовлену з пластику.
• Систему важелів.

Принцип роботи механізму, що подає полягає в наступному: коли бачок заповнюється, поплавок піднімається вгору, зупиняючись на максимально допустимому рівні. У цей момент перекривається впускний клапан, і подача води з трубопроводу припиняється. При її зливі в чашу унітазу поплавок опускається вниз, що сприяє відкриттю впускного клапана і подачі чергового обсягу води.

Впускний клапан для унітазу

Зверніть увагу! Цей принцип роботи однаковий для будь-якого унітазу, проте конструктивно в арматурі можуть бути відмінності. В одних впускних клапанах отвір для подачі води перекривається прокладкою-ущільнювачем, наявної на кінці поршня, в інших -мембраной, яка змінює своє положення при його русі. Клапани, відповідно, називають поршневими і мембранними.

Подача води здійснюється за допомогою гнучкого шланга, одним кінцем приєднаного до бачка унітазу знизу або збоку, іншим - до трубопроводу.

Бічний підвід відрізняється простотою і зручністю, проте естетичність такої конструкції трохи «кульгає». До того ж набір води супроводжується шумом. Усунути цей недолік можна, якщо до подає клапану приєднати гнучку полімерну трубку. Відводячи струмінь в нижню частину бачка, вона робить роботу механізму безшумної.

Бічний підвід води до унітазу

Нижній підведення забезпечує тихий набір води без спеціальних пристосувань. Для підходящої до нього запірної арматури характерна наявність поплавка, що рухається по розташованому вертикально штоку, а не плаваючого на важільному кріпленні.

Нижній підведення води до бачка

Окрему увагу в конструкції арматури необхідно приділити системі переливу води. Її надлишок усувається через спеціальну порожню трубку. В сучасних унітазах вона вбудовується в зливний механізм. До сантехнічним виробам старого зразка просто приєднувалася труба малого діаметру, підключена безпосередньо до каналізації.

Трубка переливу для аварійного водовідведення

Наявність аварійного водовідведення дозволяє захистити житло від затоплення, яке могло б статися в разі несправності або неправильного регулювання поплавкового механізму.

Необхідність установки арматури унітазу може виникнути не тільки при покупці і монтажі нового сантехнічного вироби, а й у разі несправностей в роботі вже наявного.

Відсутність очисних фільтрів, недотримання технології монтажу, неякісний матеріал виготовлення встановленої арматури - все це може привести до виходу її з ладу, що супроводжується рядом «симптомів». Заміна системи зливу і набору водипонадобітся, якщо:

• Бачок наповнюється не тільки в міру необхідності, а постійно, нехай і потроху. Зазвичай винуватцем цього є поплавок, цілісність або траєкторія руху якого порушені.
• Злив в чашу унітазу відбувається безупинно. Неприємним наслідком цього є не тільки іржаві патьоки, що псують вигляд виробу, але і перевитрата води, який відіб'ється на сімейному бюджеті. Причина криється в закриває отвір зливу клапані.
• Вода набирається дуже шумно. Можливо, у вас відійшла або ушкодилася відводить її пластикова трубка.
• При натисканні кнопки не відбувається злив. Проблема може критися в порушенні зв'язку між кнопкою та системою важелів, які піднімають зливний клапан.

Якщо якість води залишає бажати кращого, а фільтрів немає, то незабаром після установки нової арматури на ній з'являться численні вапняні нарости. У деяких випадках вони вкрай негативно впливають на роботу «нутрощів» бачка. Тоді рекомендується повністю замінити весь запірний вузол.

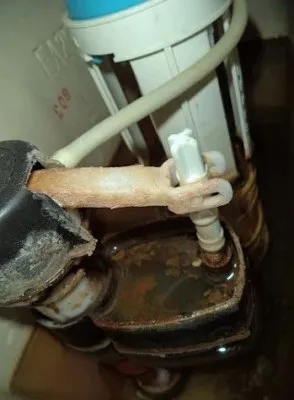

Вапняні відкладення на деталях запірної арматури

Зверніть увагу! Найчастіше заміна однієї несправної деталі недоцільна. По-перше, вона повинна підходити до ремонтованої вузлу, по-друге, не завжди в магазині сантехніки є в наявності потрібний виріб. Особливо часто з цією проблемою стикаються при заміні деталей імпортної арматури.

Якщо ви встановлюєте арматуру в нове сантехнічний виріб, дотримуйтеся зазначеної нижче послідовності дій.

Зверніть увагу: початок робіт проводиться на знятому бачку!

Установка зливного механізму відбувається наступним чином:

1. На його нижню частину надіньте гумову прокладку.
2. Зіставте вузол із зливним отвором.
3. Зафіксуйте конструкцію за допомогою пластикової гайки.
4. Виконайте остаточне кріплення за допомогою комплектів шайб, прокладок, гайок і болтів. Спочатку надіньте шайби і гумові прокладки на кріпильні болти. Потім встановіть їх у відповідні отвори, надіньте шайби з іншого боку і закрутіть гайки.
5. Встановіть бачок унітазу на місце і зафіксуйте кріпильними елементами відповідно до інструкції для сантехнічного виробу. Переходьте до монтажу наливної механізму

Установка бачка унітазу

Зверніть увагу: цей пункт актуальний лише для бокового підведення води. При нижньому підводі зручніше спочатку виконати установку всієї арматури, а не тільки зливний частини.

Монтаж наливної механізму:

1. Вставте подає вузол в отвір бачка (знизу або збоку) і зафіксуйте гайками. Якщо має місце нижнє підведення води, то особливу увагу приділіть укладанні гумових прокладок. При бічному підводі вони відсутні, так як клапан знаходиться вище максимального рівня води.
2. Підключіть гнучкий шланг від водопроводу, щільно затягнувши його гайкою з зовнішньої сторони.
3. Відрегулюйте положення поплавця, якщо це необхідно.
4. Виконайте пробний набір і злив води. Повторіть двічі, ретельно оглянувши всі місця кріплення деталей відсутні сліди витікання. Якщо їх немає, можна переходити до установки кришки бачка і кнопки зливу. В іншому випадку необхідно усунути несправності.
5. Встановіть кришку бачка унітазу, вставте в отвір кнопку і акуратно, не затягуючи занадто сильно, закрутіть декоративний ободок навколо неї.

Фіксація кнопки зливу на кришці

Чи збираєтеся замінити вже наявну арматуру? Тоді для початку злийте воду з бачка в чашу унітазу звичним способом. Потім обмежте її подачу з трубопроводу. Якщо на шлангу подачі води є запірний кран, перекрийте його. В іншому випадку доведеться перекрити воду за допомогою вентилів на трубах, що йдуть від стояка.

Відкрутіть декоративний ободок кнопки зливу, зніміть кришку бачка. Видаліть стару арматуру, виконавши зазначену вище послідовність дій, але в зворотному порядку. Потім встановіть нову систему набору і зливу води.

Видалення старої зливної арматури

Регулювання арматури в переважній більшості випадків має на увазі під собою установку поплавкового механізму на належному рівні. Шляхом нехитрих маніпуляцій можна поставити максимальний рівень набору води і, відповідно, її зливається обсяг.

Зверніть увагу! Чим вище стоп-рівень поплавця, на якому відбувається замикання впускного клапана, тим більше води набереться в бачок. Однак її рівень не повинен бути вище 4,5 см до краю вироби.

Якщо у вас встановлена ​​сучасна арматура, в якій поплавок рухається по пластиковій направляє і фіксується в спеціальному «стакані», ви можете пересунути його вище. Для цього достатньо віджати фіксатори. Поплавок на латунном важелі регулюється ще простіше. Його потрібно просто зігнути під кутом вгору.

Поплавок в «стакані» на направляючої (праворуч)

Для зменшення обсягу набираемой води виконуються зворотні дії - опускають «стакан» і згинають важіль з поплавцем вниз.

Регулювання поплавкового пристосування шляхом згинання важеля

Це важливо! На трубці переливу ви можете знайти так звану «ризику», що відзначає оптимальний обсяг води, з яким слив буде ефективним, а експлуатація унітазу комфортною.

Таким чином, з установкою запірної арматури для унітазу впорається навіть недосвідчений у сантехніці людина. Досить бути уважним і послідовним у своїх діях. Але якщо залишилися сумніви, зверніться до слюсаря-сантехніку, для якого ці роботи не в новинку.
