Як зробити дерев'яну арку для аркової двері. Я вже писав про виготовлення арки з фанери, але той варіант призначений для оформлення арочного отвору, і не підійде для навішування арочної двері. Для роботи буде потрібно як мінімум лобзик і шуруповерт.

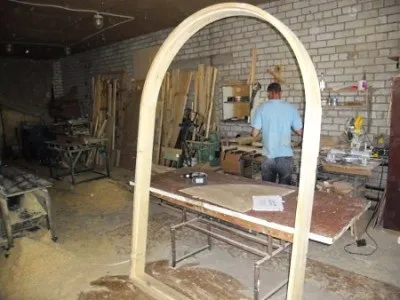

Ця арка була зроблена для двостулкових арочної двері. Розмітка арки по правильного кола. Така крута арка найскладніший варіант, його використовують рідко. Зазвичай арки і арочні двері двері роблять положе. Ця арка шириною 1500 мм. по внутрішній кромці, відповідно радіус 750 мм. Глибина арки 160 мм. вона зроблена по товщині стіни. Товщина всіх деталей арочної коробки 40 мм. висота всієї арки в зборі 2300 мм.
Ці розміри відносяться саме до цієї арці, і особливого значення не мають. Хіба що товщина деталей 40 мм. це я думаю оптимально, арочний звід такої товщини може витримати пристойні навантаження. Для роботи знадобляться стругані дошки, бажано щоб дошки були калібровані на рейсмус, простіше кажучи були однією товщини.
Принцип виготовлення арочної перемички простий і старий як світ. Велика деталь збирається з енної кількості малих деталей. В цьому випадку арка зібрана з заздалегідь випиляних по дузі брусків. Довжина заготовок так само може бути різною, наприклад від 400 мм. до 800 мм. Тільки чим довше ви візьмете заготовки, тим більше повинна бути ширина дошки.
Почнемо як то кажуть спочатку. А спочатку нам потрібно визначитися з розміткою арки. Розмітку арки треба зробити в натуральну величину на будь-якій плоскій поверхні. Я використовував шматок ДВП, розкреслив всю арку радіусом 750 мм. і відразу ж провів дугу радіусом 790 мм. тобто розмітив і товщину арочної перемички. Поки заготовляв деталі шматок ДВП з розміткою так і лежав у мене на столі. У мене є певний досвід роботи, тому ДВП я не відпилюють. Якщо досвіду мало, то краще випиляти дугу по розмітці, з випиляним шаблоном працювати набагато зручніше. Зрозуміло ці розміри потрібні тільки для прикладу, Вам потрібно розмітити арку за своїм отвору.
Розмітку зробили, підемо далі. Тепер будемо заготовляти бруски для збірки дуги арки. Заготівлю робимо так: Докладаємо шаблон до дошки і отчерчиваем верхню і нижню дугу, а потім випилюємо деталь електро лобзиком. Випилювати потрібно якомога точніше, особливо це стосується нижньої сторони дуги. Я відразу обробляв, вишкурівал заготовлені деталі. Якщо є можливість можна використовувати ручний фрезер, і робити деталі по копіру. Внутрішня частина дуги це фасадна сторона, її ми будемо покривати лаком. Верхню кромку можна випилювати приблизно, її ми обробляти не будемо.

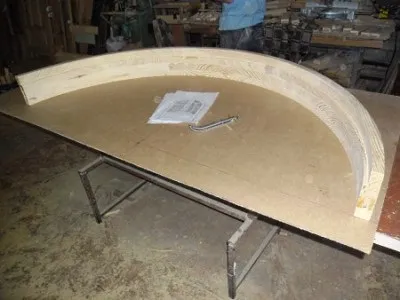

Далі набираємо перший ряд брусків. Бруски набираємо за шаблоном, один до одного на всю ширину арки. Торці деталей підганяємо один до одного як можна більш точно. Другий ряд арки заготовляємо так само, але бруски повинні укладатися зі зміщенням приблизно на підлогу деталі, так як укладають цеглу. Коли бруски на другий ряд заготовлені починаємо збірку арки.

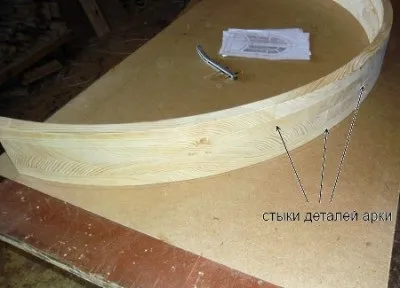

Беремо брусок другого ряду, наносимо клей на нижню пласть, укладаємо на розмічене місце і прикручуємо саморезами. На кожен брусок йде по чотири самореза, так щоб вони прихоплювали дві нижні деталі, капелюшки обов'язково утапливаем. Далі беремо наступний брусок (треба заздалегідь їх пронумерувати), мажемо клеєм нижню пласть і торці і так же приваблює саморізами. Так набираючи весь другий ряд. Намагайтеся дуже точно поєднати деталі по нижніх кромках, від цього залежить кінцевий результат роботи.

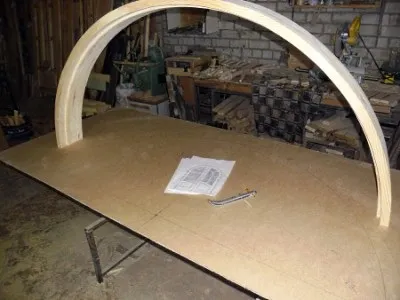

На цій арці біля мене було чотири ряди брусків, для заготівлі сегментів арки я використовував дошки товщиною 40 мм. глибина вийшла 160 мм. Таких рядів можна набирати стільки, скільки знадобиться. Я не бачу тут якихось обмежень. Дуга арки виходить досить міцна, і не потребує будь то кріпленні.
І останній важливий етап, внутрішню сторону арки треба ретельно вишкуріть. Якщо всі деталі заздалегідь добре підігнані, то залишиться прішкуріть тільки невеликі нестиковки між рядами. Для цього можна використовувати шлифмашинки або шліфувальну насадку для дриля. Роботи, звичайно, не на п'ятнадцять секунд, але воно того варте. У підсумку ви отримаєте арочний звід з масиву дерева.

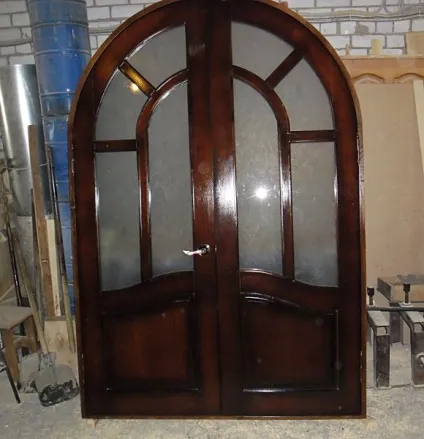

Ця арка зроблена для двостулкових дверей, тому на нижній кромці я ще проходив чверть фрезером. Потім верхня арочна перемичка стикується з вертикальними брусками коробки. Потрібно підігнати торці і скрутити коробку саморізами. Додатково в верхні торці вертикальних брусків я ставив за два шканта, а в торцях арочної перемички відповідно засверливают гнізда.
Продовження, міжкімнатні арочні двері.
Добрий вечір. Дуже сподобалася арка, хороша робота 5+. Скажите, а як ви вибирали чверть на самій арці? На верстаті або ручний фрезер, там може якась пріспособа є? Дякуємо.
На цій арці чверть я проходив на стаціонарному Фрезер. У мене є фреза в комплекті з підшипником. Фреза виходить за підшипник на 10 мм. При роботі основна деталь впирається в підшипник, а фрезою вибирається чверть.
Подібні фігурні деталі можна фрезерувати і ручним фрезером. У комплект фрезера входить упор - напрямна, а до цієї направляючої як доповнення йдуть ролик або просто завзятий штир.
Береш кінцеву фрезу бочонок, ну або по іншому фрезу - копір довжиною 40 мм. скріплюєш ролик на упорі, виставляєш відстань від фрези до ролика, наприклад як в цьому випадку 30 мм. і спокійно не поспішаючи проходиш чверть. Ролик при цьому йде із зовнішнього боку арки, а фреза відповідно з внутрішньої сторони.
Для цього є і спеціальний упор для фрезерування фігурних деталей. Він з двома роликами по обидва боки деталі, так звичайно надійніше, що не залізеш фрезою куди не треба. З одним роликом це може бути.
Здравствуйте! Красива арка і красиві двері вийшли!
Мабуть, тільки все ж арочні двері на повний радіус важкувато в виготовленні. Найважче зібрати верхню перемичку, простіше зробити верхню дугу пологішу.
Мене звуть Дмитро мені дуже сподобалося дверна арка мені б хотілося дуже подивитися схему її виготовлення
Описати всю технологію, з нуля, буде потрібно не один десяток статей. У цьому матеріалі опис виготовлення арки розраховане хоча і не на майстра-мебляра, але у всякому разі на людину яка вже вміє працювати електро-лобзиком, дрилем, шліф-машинкою і бажано фрезером. А сам принцип простий, заздалегідь випилюють лобзиком по шаблону відрізки дуги, перетином 40/40 мм. Потім збираєте їх рядами зі зміщенням, як кладка цегли, промазуєте клеєм і притягує саморізами.
добрий вечір, мені дуже сподобалася ваша арка, якщо вас не утруднить
розповісти або показати як ви виготовили 2 стулковий дверима, буду вам дуже вдячний.
Скоро напишу про аркову двері.
Все ж як для чайника поясніть як робили арку, що ви там робили з брусками, яких розмірів вони, яким боком ставили-клеїли і т.д. Тому що нічого не зрозуміло, ну як китайська грамота ...
Буду вдячний неймовірно. і навіть заздалегідь.
Якщо коротко, по пунктах, то приблизно так:
1. Робимо шаблон дуги арки з ДВП в натуральну величину.
2. Беремо стругані дошки, наприклад товщиною 40 мм. шириною 80-150 мм. і довжиною 500-800 мм.
3. Накладаємо шматки дощок на шаблон так, щоб вони закривали розмітку арки, торці брусків поєднуємо під кутом.
4. Циркулем, це може бути рейка з олівцем на одному кінці і цвяхом-центром на іншому, малюємо коло прямо по заготовленим брусків. Проводимо відразу дві дуги з інтервалом 40 мм.
5. Випилюємо сегменти з дощок по розмітці, перетин деталей виходить 40/40 мм. це буде один ряд арки.
6. Робимо розмітку і випилювання наступного ряду і так скільки треба по ширині (глибині) отвору.
7. Укладаємо перший ряд брусків за шаблоном. Зверху зі зміщенням на пів-корпусу наступний ряд. Промащуємо деталі клеєм і стягуємо саморізами. Так збираємо такі ряди, скільки треба по ширині.
8. Саме трудомістке тут ретельно вишкуріть нижню поверхню арки, це краще робити за допомогою шліфмашинки і шліфувального барабана.
