Архітектурна відмивання

Відмивання - це метод виявлення форми об'єкта шляхом пошарового накладання фарб в градації від відблиску до падаючої тіні. Фактично це спосіб тональної опрацювання об'єкта. Простіше кажучи, ми тоном показуємо області відблиску, світла, півсвіту, півтіні, тіні. Використання відмивання робить зображення більш наочним, при добре виконаної відмиванню, зображення багато в чому змагається з картинкою, виконаної за допомогою візуалізації в програмах тривимірної графіки. Креслення можуть відмиватися розведеної аквареллю, тушшю і навіть чаєм. Як паперу під відмивання використовується щільний ватман або акварельний папір. Як уже сказано вище, відмивання є трудомісткий процес послідовного накладення фарб. При створенні відмивання необхідно використовувати знання з повітряної перспективі і теорії побудови тіней.

Технологічний процес відмивання включає в себе кілька етапів:

Підготовка зображення: обведення об'єкта Рапідограф товщиною 0.18 або 0.25 (завдяки цьому фарба буде менше витікати за межі ліній). Видалення всіх непотрібних ліній побудови (після того, як креслення відмитий, прати вже нічого не можна).

Покриття зображення шаром чистої води за допомогою білячої кисті великого діаметра (служить для згладжування дрібних ворсинок паперу).

Покриття всього зображення «сльозою» - практично прозорим розчином фарби ( «сльоза» служить основою для всіх інших фарбувальних шарів).

Після нанесення двох шарів сльози завдають такі розчини фарби, які можуть бути більш насиченими по тону. Кількість розчинів, різних за насиченістю може досягати 5 і більше. Слід звертати увагу на те, щоб самий насичений розчин не був занадто темним, інакше на відмивання буде лягати плямами. Загальна кількість нанесених шарів може досягати 30. Перед нанесенням кожного наступного шару, попередній повинен просохнути (інакше знову нанесений розчин буде розтікатися).

Для тренування навичок, необхідних при накладення відмивання, нам було запропоновано наступне завдання. Для виконання цієї вправи використовувався чай. (І попити можна і навіть пензлик в зуби взяти)

Прямокутники мають розмір 20х4.5 см. Зліва направо:

рівномірна заливка одним тоном

поетапне зміна тональності від світлого до темного

градієнтна заливка від світлого до темного

відмивання частини об'ємного валика

відмивання частини цилиндрически увігнутого всередину елемента

послойная відмивання колони

Далі йдуть геометричні тіла. Для них спочатку будуються тіні, визначаються межі світла і тіні, після чого і приступають до відмивання. Ви не знаєте як побудувати тіні? У цьому вам допоможе будь-який підручник з нарисної геометрії для архітекторів.

При розробці архітектурно-будівельних креслень об'єкту найчастіше відмиваються фасади і генплани будівель.

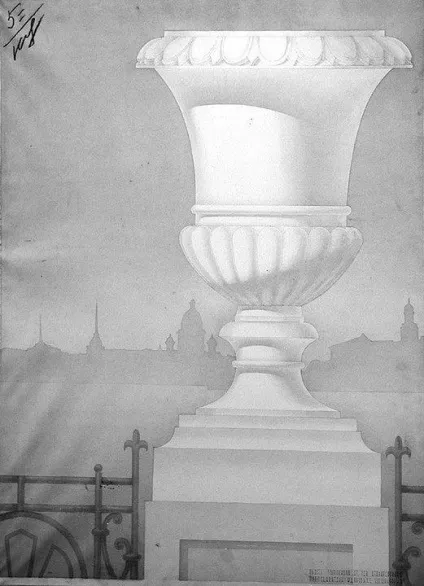

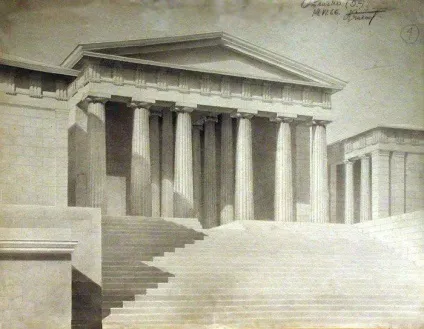

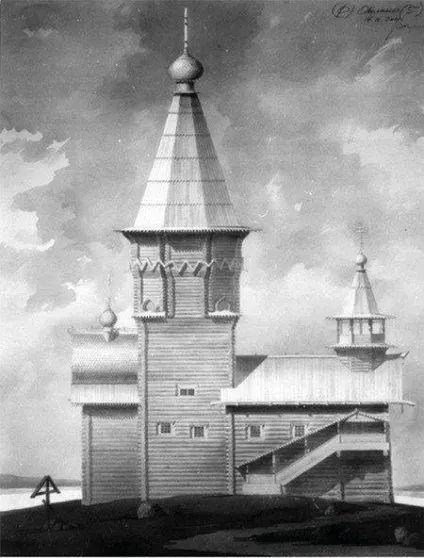

А ось і кілька повністю відмитих студентських робіт.

От і все. Успішною відмивання, друзі!

Хочете знати про відмивання більше? Прочитайте наступні книги:

2.Короев Ю.І. Будівельне креслення і малювання, М. Вища. школа, 1983.
