Розбираємо Apple Mac Pro
З чого зроблений Mac? Що знаходиться всередині знаменитого Mac? Як влаштований Mac? У чому особливість комп'ютерів Mac? На всі ці питання ми постараємося відповісти в нашому огляді системного блоку Apple Mac Pro.
Відкривається корпус Mac Pro дуже просто. Потрібно всього лише потягнути за важіль, який розташований на задній стінці корпусу. У Mac Pro він виконує відразу кілька функцій: тримає бічну кришку системного блоку, фіксує 4 кошика жорстких дисків і тримає відсік, в який встановлюються приводи DVD / CD-ROM.
Направляючий блок плат оперативної пам'яті Mac Pro. Захисний кожух радіаторів CPU. Зняття жорстких дисків Mac Pro. Перехідні з'єднувальні майданчики для зручності монтажу HDD.
На направляющем блоці для плат пам'яті Mac Pro розташований тиловий вентилятор. Сам блок кріпиться до материнської плати чотирма болтами і двома до корпусу. Для того, щоб вилучити блок з корпусу, нам треба було змістити тиловий вентилятор всередину блоку. Кожух, що накриває радіатори процесорів, піддався демонтажу простіше: кріпиться він на декількох магнітах, що робить його зручним в усіх відношеннях. Жорсткі диски витягуються з Mac Pro просто, тим не менш, важіль блокування повинен бути висунутий. Під кожним відсіком HDD розташована перехідна сполучна майданчик SATA + харчування.
CD / DVD-привід встановлюється в Mac Pro стандартний. При установці знімається кришка трея, зважаючи на особливості корпусу. До установчого блоку заздалегідь підведені кабелі інтерфейсу і харчування, що істотно спрощує процес установки.

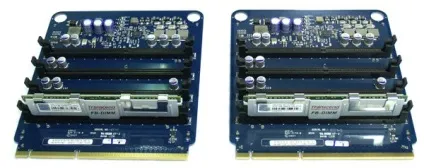

Блок живлення Mac Pro є самим важкодоступним елементом системного блоку. Кошик для плат оперативної пам'яті Mac Pro. Охолодження чіпсета і процесорів Mac Pro.
Передній блок вентиляторів кріпиться двома болтами. Перший відразу можна побачити на материнській платі, а ось другий - поза межами прямої видимості. На кошику розташовані два всмоктуючих вентилятора, корзина також оснащена спеціальним перехідним роз'ємом для управління вентиляторами.
Той самий прихований гвинтик. Другий кріпильний гвинт. Кошик знімається вгору. Передня кошик з магнітними замками.
Материнська плата Mac Pro здивувала кількістю зовнішніх підключень і незвичайною формою: під роз'єми на задній частині материнської плати зроблений спеціальний виступ. Знімати материнську плату і процесори з об'єктивних причин ми не стали, також недоторканим виявився блок живлення. До речі, до нього дістатися найскладніше, тому заміна блоку живлення Mac Pro справа, як мінімум, невдячна. Проте, у блоку не бовтається ніяких проводів, все заховано в пази корпусу.
Система охолодження процесорів Xeon в Mac Pro вражає своїми розмірами. Лицьова панель роз'ємів Mac Pro зсередини. Загальний вигляд материнської плати. Mac Pro в розібраному вигляді.
У процесі вивчення нутрощів Mac Pro нами був виявлений невідомий модуль, який розташовувався з внутрішнього боку корпусу над приводом CD / DVD. Пізніше з'ясувалося, що модуль цей є ні чим іншим, як температурним датчиком (iMac Alu temp sensor).
Невідомий модуль в Mac Pro. Тилові роз'єми на корпусі. Перехідний роз'єм на передній вентиляційної кошику. Кришка корпусу має гумову прокладку по периметру.
