Зараз я розповім і покажу, як зробити на USB-модем гніздо для зовнішньої антени.

Для цього нам знадобиться:

1. F-гніздо
2. Мідний дріт товщиною 1 мм, довжиною 15мм
3. Мідна оплетка тв-кабелю (75 ом)
4. 10 хвилин на складання

Приступимо до збірки.

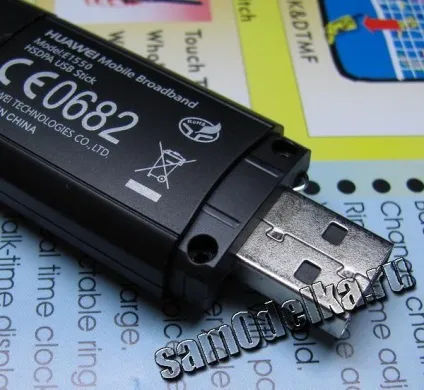

Спочатку знімемо з модему корпус, для цього треба відкрутити кріпильні болтики, які заховані під круглими маленькими наклейками.

У Корус модему просвердлюємо отвір (навпроти СВЧ роз'єму) і вкручіаем в нього F-гніздо.

Знімаємо з модему вбудовану антену, на місці антени наметовому мідну оплетку і від неї проводимо до СВЧ роз'єму тонкий ровод.

Тепер вставляємо мідний дріт в F-рз'ём і центр СВЧ роз'єму.

Аккратно замикається кришку модему.

Вобщем-то все.

прикріплені зображення

•
•
•
•
•

Якореша, Якореша, Якірець.
Думка він розумну Він говорив.
Моя відповідь тобі простий:
Він забавний, молодецький
Ти не в темі, Нерд, напевно?
Ось, скажу ті достовірно
Може, суті тут і немає
Не палив праска котлет
ті, хто зчитує марення
Завдасть собі лише шкоду
Але причому бінарний код?
Це все кошмар, урод
Якщо взяти і написати
Можна це покарати
Але ременем не обійтися
Треба в поле промайнути
А ти далі Новомосковськ
Веремчук своє втрачай
Може, криптограма тут
І тоді прив'язаний прут.
Це армія хардкор
Час ацкого напору
Зберемося на підлозі
І почнемо - ка ми війну
В поле огірок літав
Сили Повітря він дав
Набридло ль мені писати?
Ні, хлопці, мені плювати
Один, нуль, нуль, один
З лампи виліз Алладін
Створи ти мені бажання
Щоб я товстої став піраній
Алкоголь рікою тут ллється
Нафіга тут все співається?
Могет, я зійшов розуму?
Посон, хардкор, чума # 33;

Річку ми знайшли через 5 мінкт після мого иіаскл.

Роз'єм встановлювався в мегафон модем Е173, для підключення внешнеё 3Г антени.
Роз'єм випилюється з розгалуджувача для супутникових тарілок.

У модемі паяльником робиться отвір, що б можна дістатися до СВЧ порту.

АКУРАТНО Випаюємо СВЧ порт.

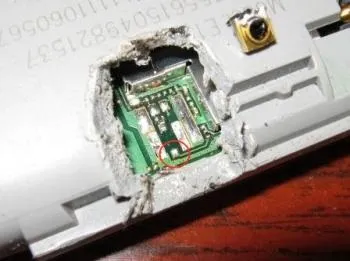

Підставляємо випиляний роз'єм до модему, підгинаємо проводок, що б він прікосаться обведеному на фотке місця.

Беремо оплетку кабелю, (мідну) лудимо з одного боку.
Расщёлківаем задню кришку модему, і засовуємо обплетення під кришку (приблизно до половини модему) обплетення повинна торкатися до металевого екрану модему.

Закриваємо кришку модему, маємо отримати як на фото.

Припаюємо проводок від роз'єму до модему Проводок повинен бути трохи зігнутий що б при підключенні кабелю не відірвався оп модему.

Акуратно приклеюємо роз'єм супер клеєм і припаивая обплетення до корпусу штекера.
