Апарати і машини для контактного зварювання

Що таке машина контактного зварювання? У наш час часто на виробництві та в побуті застосовують контактну систему зварювання. Для її використання застосовують апарат контактного зварювання (зображення № 1). Є й інше обладнання. На виробництві для виконання робіт в значних обсягах встановлюють більш дорогі і працюють з високою швидкістю машини. Всі ці пристосування складають обладнання для контактного зварювання. Принцип роботи заснований на нагріванні в місцях зіткнення деталей, що зварюються з основою, коли через них проходить електричний струм.

Види контактного зварювання.

Контактним зварюванням називають з'єднання, що відбувається в ході нагрівання металу змінним або постійним струмом (зображення № 2). Вперше вона була застосована в 1856 році фізиком Вільямом Томсоном. ВУкаіни вона відома з 1936 року. Вона має переваги і деякими недоліками. До переваг належать:

Малюнок 1. Схема апарату для контактного зварювання.

• висока продуктивність;
• малі витрати;
• висока якість шва.

Час, що витрачається на зварювання точки, становить всього лише від 0,02 до 1,0 секунди. Залежить воно від товщини матеріалу. Витрата води та повітря при роботі мінімальний. Висока якість здатний забезпечити навіть не дуже кваліфікований зварювальник. Цей процес є екологічно чистим, його легко можна автоматизувати.

Процес зварювання здійснюється за допомогою апаратів і машин, які бувають універсальними і спеціальними. Спеціальні машини точкового зварювання часто працюють на складальних конвеєрах. Змінним інструментом є електроди. Вони швидко зношуються. Роблять їх з якісної міді та бронзи з додаванням хрому (БрХЦрА), кадмію (БрКд1), нікелю, титану, берилію. Для зварювання магнію і алюмінію випускаються машини конденсаторні.

Повернутися до списку

Апарати для точкового зварювання

Таким способом зварюються стики в з'єднаннях арматури для залізобетонних конструкцій, дроти і труби. У побуті досить мати апарат для точкового зварювання. З його допомогою можна вести такі види зварювальних робіт:

Схема покритого електрода для контактного зварювання.

Сам процес з'єднання деталей може проводитися на постійному і на змінному струмі. Але краще використовувати змінний струм, так як в цьому випадку за допомогою трансформаторів можна домогтися будь-яких напружень, від яких залежить сила робочого струму. Є спеціальні джерела, що видають постійний струм, але вони коштують дорого і не дуже надійні.

Роликові машини і апарати з'єднують деталі за допомогою пропускання струму крізь деталі, що зварюються. Інша назва такої установки - шовна машина. Шов можна вести безперервний, за рахунок чого отримувати герметичне з'єднання. При переривчастою подачі струму виходить практично точкове зварювання.

Для проведення робіт в побуті існують апарати:

Будь-апарат складається з частин:

• електромеханічна;
• гідросистема;
• пневмосистема.

Апарат включає до свого складу:

Електронна схема апарату для контактного зварювання.

• трансформатор;
• перемикач;
• вторинний контур;
• переривник ланцюга;
• регулятор;
• привід стиснення;
• апаратура включення;
• вимикач.

Силовий трансформатор з перемикачем ступенів первинної обмотки входить в електричну частину. За допомогою цих складових регулюються параметри апарату. У механічну частину входить привід стиснення в точкових апаратах. Пневматичні і гідравлічні системи складаються з численних пристроїв: фільтрів, манометрів, клапанів, вентилів, штуцерів, кранів, шлангів.

Кожен апарат забезпечений вимикачем. Він може бути виконаний у вигляді педалі з контактами, може являти собою блок кнопок.

Апарати прийнято розділяти:

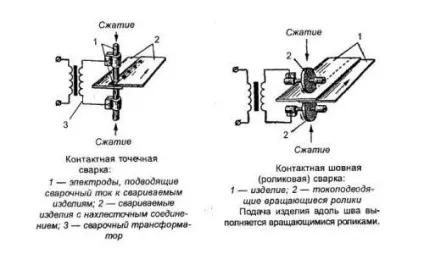

Малюнок 2. Схема контактного зварювання.

• за методом зварних робіт;
• за способом подачі матеріалу;
• за типом затискачів.

Сварка може виконуватися опалювальному і опором. Подається матеріал різними видами приводів. Вони можуть бути важільними, гвинтовими, пружинними. Подаватися матеріал може пневматичними приводами, гідравлічними або електромеханічними.

Затискачі бувають ексцентриковими, часто зустрічаються гвинтові і важелі. Важільні можуть бути доповнені приводами.

Кожна установка контактного зварювання вимагає деяких додаткових інструментів. До них можна віднести електроди, зварювальні кліщі. різного роду скоби, зварювальні пістолети. Кліщі КТП-8-7 мають силу стиснення 350 даН, важать 6 кг. Вони дуже прості в роботі.

Повернутися до списку

Підготовка до зварювання

Повернутися до списку

Схеми живлення апаратів

Схема трансформатора для зварювального апарату.

Зварювальні апарати контактного зварювання по виду харчування підрозділяються на:

• апарати змінного струму однофазні;
• машини, здатні накопичувати енергію, поки немає імпульсів зварювання;
• трансформатори контактного зварювання, що харчуються через випрямляч.

Конденсаторні апарати відрізняються накопиченням енергії між імпульсами в конденсаторах. Для зниження температури в трансформаторі його потрібно забезпечити системою охолодження. Установки невеликі, призначені для ручного зварювання, охолоджуються повітрям. Машини з високою потужністю краще охолоджувати водою.

Машини точкового зварювання бувають ручні або стаціонарні. Процес стикування в таких установках займає зазвичай 0,5-3 секунди. Зусилля притиску деталей не вище 10 кг / мм. Тому велика частина машин має ручні кліщі.

Типи машин вУкаіни позначаються цифрами та літерами. Букви позначають наступне:

• А - автомат;
• У - установка;
• П - напівавтомат;
• М - машина;
• Т - точкова;
• Р - рельєфна;
• Ш - шовна;
• З - Стикова;
• К - конденсаторна;
• В - постійного струму.

Цифри, що входять в позначення, характеризують зварювальний струм і модель. Наприклад: МТ-16-18 означає машину точкового зварювання з струмом 16 кА, модель 18.

Бажаючі завжди можуть вибрати і придбати машини контактного зварювання.
