Антенний кабель для телевізора і як його правильно вибрати

Необхідним атрибутом сучасної квартири є не тільки електропроводка. Не менш актуальна і кабельна мережа для підключення телевізійної техніки. Особливо в світлі тенденції встановлювати цю апаратуру в усіх кімнатах квартири, щоб кожен член сім'ї мав можливість дивитися передачі незалежно від інших. Для реалізації цієї можливості потрібно, перш за все, вибрати антенний кабель для телевізора.

Зробити це нескладно. Вибір кабелів не такий широкий, як силових, що використовуються для прокладки електропроводки. Але дещо дізнатися про них все-таки не завадить.

коаксіальні кабелі

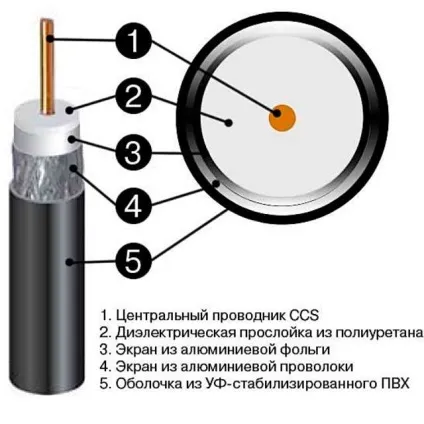

Головною відмінністю кабелів, які використовуються для передачі телевізійного сигналу, від інших, є їх конструкція. По розташуванню струмопровідних частин вони відносяться до коаксіальним. Це означає, що кабель на всьому протязі симетричний відносно горизонтальної осі. І чим якісніше дотримується ця симетрія, тим краще характеристики кабельної лінії.

У центрі кабелю розташована Струмовідна жила, покрита ізоляційною оболонкою. Жила мідна монолітна, буває виконаної зі скручених мідних дротів. Іноді дроту бувають лудженими.

В сучасних антенних кабелях використовую тільки монолітну жилу. Кабель в експлуатації не піддається механічних деформацій, зазвичай він міцно зафіксований на всьому протязі траси. Виконувати його гнучким економічно не доцільно.

Те ж стосується і лудіння: такі ускладнення актуальні тільки для прокладки кабельних виробів в приміщеннях з агресивним середовищем, що змушує мідь інтенсивно окислюватися в місцях з'єднань.

Поверх ізоляції центральної жили знаходиться екранована оболонка. Вона виконує функцію другого провідника лінії, а струм, як відомо, протікає мінімум по двох проводах. Екран покритий ізоляційною оболонкою, що захищає його від впливів навколишнього середовища і механічних пошкоджень.

У коаксіальних кабелях радянського виробництва екран робився зі сплетених особливим способом тонких мідних дротів. В сучасних найчастіше використовується тонка алюмінієва фольга. Недолік другого способу полягає в легкості, з якою можна розірвати фольгу. Для збереження контакту у випадках таких пошкоджень паралельно їй прокладена тонка мідна луджена дріт. Вона збереже контакт, замкнувши собою розірваний фрагмент фольги. А лудять її, щоб між міддю і алюмінієм не утворювалася гальванічна пара, яка веде до окислення контактують один з одним металів.

Але застосування фольги для екранної оболонки вирішує дві проблеми: кабелі стають тоншими, а підключати їх - простіше. Не потрібно розплітати хитрий візерунок з мідних дротів, скручувати, облужівать і паяти. Все вирішується застосуванням стандартних з'єднувачів, разветвителей або штекерів. Хоча і плетені оболонка не заважає це зробити.

У деяких кабелях поєднується застосування плетеного лудженого екрану, під яким розташована алюмінієва фольга.

Особливості коаксіальних кабелів

Чому для передачі телевізійних сигналів потрібні саме коаксіальні кабелі? Сигнали, які по ним проходять, високочастотні - десятки і сотні мегагерц. Але не тільки це змушує використовувати таку конструкцію. Потужність і амплітуда сигналів занадто низька - від мікровольт до мілівольт.

Якщо запустити такий сигнал за звичайними проводам або кабелю, то на сигнал будуть накладатися наведення від сусідніх силових ліній. Мало того, будь-який клацання вимикача або вилка в момент приєднання до розетки за рахунок створення невеликого за величиною електромагнітного імпульсу наведе в кабелі перешкоду. Імпульс прийде на вхід приймального пристрою телевізора. Якщо його амплітуда буде занадто великий, напівпровідникові прилади вхідного каскаду вийдуть з ладу.

Коаксіальний кабель захищений від таких перешкод. Поле високочастотного сигналу розташоване тільки всередині нього, між центральною жилою і екраном. Воно не може вийти назовні, але і заваді важче проникнути всередину.

Характеристики коаксіальних кабелів

З усіх характеристик коаксіальногокабелю, що робить його придатним для монтажу телевізійної мережі, потрібно знати тільки хвильовий опір - 75 Ом. Точніше, якщо в магазині кабель продається як телевізійний, то його хвильовий опір одно саме цієї величини. Що нескладно перевірити або по написам на оболонці, або, дізнавшись його тип, подивитися параметр в довіднику або інтернеті.

Чому саме 75 Ом? Ми звикли до того, що опір кабельної лінії змінюється в залежності від її довжини, а висока його величина призводить до негативних наслідків. А тут - будь-який телевізійний кабель, незалежно від товщини центральної жили або матеріалу екрану має однаковий опір.

Загасання (зменшення величини сигналу по напрузі і потужності) в будь-якому кабелі, за яким передається високочастотний сигнал, залежить від частоти цього сигналу. Щоб мати можливість розраховувати це затухання, застосовуючи закон Ома, і ввели його характеристику - хвильовий опір.

Для коаксіальногокабелю хвильовий опір залежить від геометричних розмірів жили і екрану і матеріалу ізоляції між ними.

Але не це є визначальним фактором вибору для підключення телевізійних приймачів кабелю з хвильовим опором 75 Ом. Щоб загасання в лінії було мінімальним, вихід джерела сигналу і вхід приймача теж повинні мати таке ж опір, як і лінія. Якщо цього не виконати, то, крім зменшення рівня корисного сигналу на вході приймача, будуть спостерігатися багаторазові відбиття сигналу від кінців лінії. Це проявиться на екрані телевізора, як поява примарного зображення.

Так історично склалося, що на початку становлення телебачення оптимальним було виготовлення кабелів з хвильовим опором 75 Ом. І тепер назад дороги немає.

Є і ще один фактор для вибору телевізійного кабелю. Не варто вибирати його товщиною, менше 3,5 мм. Тут і правильно вибране хвильовий опір, не допоможе - загасання буде великим.

вибір з'єднувачів

Для підключення до телевізійних приймачів коаксіальних кабелів в давні часи використовувалися штекери, до яких жили приєднувалися тільки за допомогою пайки. Тепер процес став зручніше, паяльник більше не потрібен.

Існують два типи сучасних штекерів. У першому центральна жила приєднується до відповідного висновку з'єднувача мініатюрним гвинтом. Екран же обжимается захопленням з'єднувача. Для підключення кінець антенного проводу обробляють драбинкою так, щоб при підключенні центральної жили екран точно знаходився під затискачем, а між ними залишався шар ізоляції. Жодна зволікання з екрану не повинна торкнутися центральної жили.

Другий тип штекера набагато зручніше. Центральна жила встромляється в центральний висновок або використовується замість центрального виведення штекера, екран відгинається назад і при складанні штекера щільно обжимается в ньому. Такий з'єднувач називається F-роз'ємом, а штекер - «перехід гніздо F - штекер TV NB».

При необхідності з'єднати два кінці кабелю між собою також не варто поспішати і брати в руки паяльник. Для цього існують з'єднувачі - штекери F. Кабелі до них приєднуються за тим же принципом, який описаний вище. А з'єднуються штекери між собою за допомогою спеціальних з'єднувачів, що мають різьбу по обидва боки.

З'єднувач F-роз'ємів, в простолюдді званий «бочка»

Штекери F - універсальний метод з'єднання. Деяка побутова апаратура заздалегідь містить роз'єми для підключення антенного кабелю з їх допомогою.

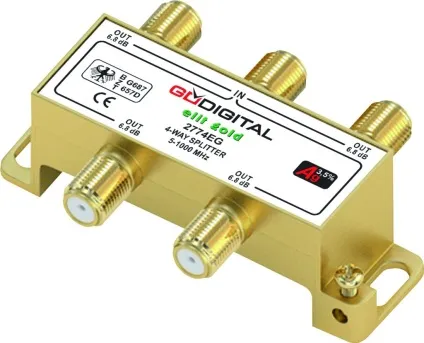

Розгалужувачі телевізійного сигналу

Для підключення декількох телевізорів до одного кабелю необхідно використовувати розгалужувачі. Для чого? А все через те ж вхідного і вихідного опорів джерел і приймачів сигналу. Всі вони повинні бути узгоджені між собою і з використовуються для передачі сигналів кабелями. Цю роль і виконує розгалужувач.

Розгалужувач - пасивний елемент. Це означає, що в ньому частина сигналу втрачається. У якісних разветвителей величина загасання, що вноситься в передавальний тракт, невелика. Від дешевих виробів можна очікувати чого завгодно.

Відрізнити нормальний розгалужувач від неякісного складно: виробники не соромляться вказувати в технічних даних характеристики, йому не властиві. Доводиться діяти методом проб і помилок.

Спочатку перевірте якість картинки на всіх каналах на одному телевізорі без установки розгалуджувача. Бажано вибрати телевізійний приймач з гіршого чутливістю до вхідного сигналу. Потім - встановіть його і повторіть тест. Якщо на одному або декількох каналах дивитися передачі стало неможливо - замініть перехідник придбаним в іншому магазині.

Для приєднань кабелів до розгалужувачі використовуються всі ті ж F-штекери.
