Анкерні системи cyntech інноваційний спосіб закріплення трубопроводів в проектному положенні

Ключові слова (для індексації): Анкерні системи, CYNTECH, закріплення трубопроводів

українська інфраструктура транспорту нафти і газу має власну специфіку, яка характеризується великою обводненностью і заболоченностью територій, великими діаметрами трубопровідних магістралей, стислими термінами їх спорудження, віддаленістю баз будіндустрії від районів будівництва, недостатньою мережею транспортних комунікацій в районах проходження трас трубопроводів. В даний час особливо актуальна проблема баластування трубопроводів, що прокладаються в обводнених, нестійких грунтах. Однією з умов надійної роботи трубопровідних систем є забезпечення стійкого положення труби на проектних відмітках, яке досягається шляхом баластування й закріплення. Компанія «СТ Інжиніринг» пропонує унікальне рішення по закріпленню трубопроводів в проектному положенні анкерними системами CYNTECH.

Мал. 1. Схема анкерної системи:
1 - трубопровід; 2 - сідельний хомут; 3 - подовжувач стрижень;
4 - кріпильні елементи (болти і гайки); 5 - сполучна муфта;
6 - анкер квадратного перетину; 7 - приварена до анкера гвинтова лопать

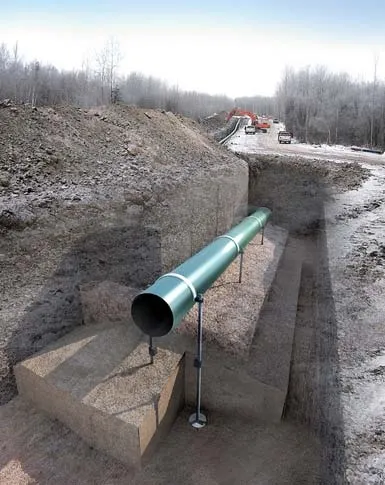

Пристрій анкерної системи

Анкерні системи завдяки своїй конструктивній особливості (рис. 1) зберігають проектне положення трубопроводу протягом всього розрахункового терміну експлуатації і не вимагають впливу затискаються здатності ґрунту зворотної засипки.

Анкерні системи CYNTECH застосовуються для виключення спливання (в окремих випадках і / або занурення) і горизонтального переміщення трубопроводів умовним діаметром від 200 до 1400 мм.

Анкери CYNTECH виготовляються з високоміцної легованої сталі з межею текучості не менше 620 МПа і межею міцності при розтягуванні не менше 850 МПа. Стрижні мають квадратне суцільний переріз і можуть нарощуватися без втрати міцності.

Поліестеровий сідельний хомут забезпечує надійне закріплення трубопроводу, не створюючи значних механічних напружень, і запобігає контакт металу анкера (металевих частин системи) з трубою. Він зносостійкий і довговічний; не викликає пошкоджень шару антикорозійного покриття трубопроводу.

Інноваційність анкерної системи

Слід зазначити, що анкери широко використовувалися в 70-80-х рр. минулого століття на магістральних трубопроводах газотранспортної системи Західна Сибір - Центральні райони країни. Однак дані системи мали безліч недоробок як в конструкції, так і в технології закріплення, і швидко втратили актуальність.

У той же час компанією Cyntech Canada Inc. були розроблені і вдосконалені анкерні системи CYNTECH, які успішно застосовуються в найбільших світових проектах паливно-енергетичного комплексу. Розповідаючи про діяльність Cyntech Canada Inc. виробничий директор компанії Ренді Робертсон зазначає, що «. сконструйовані з використанням передових інновацій в області баластування анкерні системи CYNTECH більше 20 років використовуються в Північній Америці, Африці і Азії домінуючими суб'єктами світової нафтогазової промисловості, такими як TransCanada, Enbridge, Shell, British Petroleum, Imperial Oil ».

Спільними зусиллями компаній Cyntech Canada Inc. і «СТ Інжиніринг» вжито заходів по просуванню інноваційних рішень в області закріплення трубопроводів в нестійких грунтах вУкаіни. На основі ліцензійної угоди «СТ Інжиніринг» ексклюзивно представляє технології анкерних систем CYNTECH вУкаіни і країнах СНД.

Технічні рішення, які використовуються «СТ Інжиніринг» при виробництві і установці анкерних систем CYNTECH, дозволяють досягти відчутного економічного ефекту і скорочення термінів проведення робіт в порівнянні з застосовуваними вУкаіни загальноприйнятими способами баластування.

Підвищена несуча здатність анкерних систем CYNTECH забезпечується за рахунок можливості проходження анкерами шару нестійких ґрунтів і кінцевого фіксування їх в щільних грунтах.

Загвинчування анкерів зупиняється при досягненні розрахункових значень крутного моменту, що дозволяє уникнути основної проблеми гвинтових анкерних пристроїв зразка 70-80-х рр. минулого століття - впливу на надійність роботи системи великих похибок при інтерполяції інженерно-геологічних даних.

При монтажі анкерних систем виявлено лінійну залежність відносини крутного моменту при закручуванні анкера до навантаження на анкерне систему. Коефіцієнт встановлений емпіричним шляхом. Значення крутного моменту розраховуються з урахуванням запасу несучої здатності анкерної системи.

«В ході монтажу крутний момент загвинчування кожного анкера контролюється за допомогою вимірювальних приладів. Довжина анкера визначається глибиною залягання щільного грунту і може перевищувати розраховану на основі звітів про вишукуваннях. Це перший досвід застосування даного способу загвинчування вУкаіни », - підкреслює Микола Кошман, президент Асоціації строітелейУкаіни.

У практиці використання анкерних систем CYNTECH глибина загвинчування анкерів на окремих ділянках досягала 30 м (при використанні вУкаіни - 19 м). Таким чином, похибка інтерполяції інженерних вишукувань не впливає на надійність закріплення трубопроводів анкерними системами CYNTECH. Забезпечення надійності при монтажі анкерних систем CYNTECH досягається не тільки контролем крутного моменту. Існує ряд технологічних нюансів, які гарантують безпрецедентну надійність роботи системи при експлуатації трубопроводу. Саме тому «СТ Інжиніринг» нікому не передає монтаж анкерів, здійснює його своїми силами під шеф-наглядом фахівців Cyntech Canada Inc.

На думку Джима Хамфриз, генерального директора Управління пальових і анкерних фундаментів North American Construction Group Inc. «. особливо слід відзначити екологічну безпеку і простоту утилізації, демонтажу та перевезення анкерних систем CYNTECH в порівнянні з бетонними, чавунними та іншими видами баластувальні пристроїв ».

Компанією «СТ Інжиніринг» спільно з Cyntech Canada Inc. розроблена методика розрахунку кроку розстановки анкерних систем CYNTECH на трубопроводах і програмне забезпечення, що дозволяє з введенням основних вихідних даних з технічних і технологічних характеристиках ділянки газопроводу і природно-кліматичних умов оперативно проводити розрахунок згідно із зазначеною методикою. Це робить спільну роботу «СТ Інжиніринг» і генеральних проектувальників об'єктів транспорту нафти і газу більш оперативної та результативною.

Досвід використання технології Cyntech вУкаіни

Результати дослідно-промислових випробувань наведені на рис. 2. Гістограма наочно ілюструє неоднорідність грунту навіть на такому невеликому ділянці. Це ще раз підкреслює ефективність пропонованого «СТ Інжиніринг» способу загвинчування анкерів.

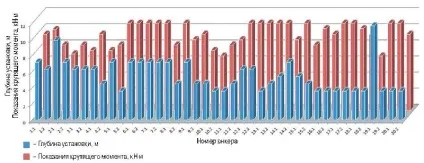

Мал. 2. Гістограма розподілу глибини загвинчування анкерів і величини крутного моменту

Відповідно до Програми та методикою дослідно-промислових випробувань анкерних систем і для підтвердження точності кореляції величини крутного моменту були проведені вибіркові випробування п'яти анкерів на висмикують навантаження, результати яких представлені в таблиці.

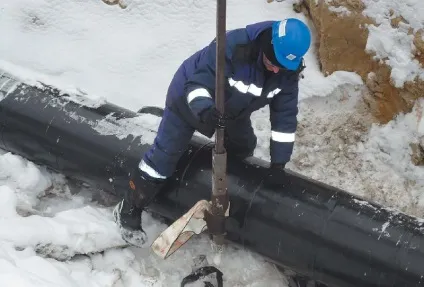

Роботи по закріпленню продуктопроводу ТОВ «Запсібтрансгаз»

Володимир Беспалов, директор Центру «Надійність і ресурс об'єктів Єдиної системи газопостачання ТОВ« Газпром ВНІІГАЗ », що є головним експертною організацією ВАТ« Газпром »в галузі технічних засобів, технологій і устаткування для будівництва та ремонту газопроводів, зазначає:« Конструкції анкерних систем відповідають технічним вимогам , регламентованим нормативними документами системи стандартизації ВАТ «Газпром», відрізняються високою технологічністю та експлуатаційною надійністю при їх установці, є альтерна тівой анкерним пристроїв, раніше застосовувалися при будівництві систем магістральних газопроводів Уренгой - Ужгород, Уренгой - Центр і ін. і можуть застосовуватися при будівництві систем магістральних газопроводів нових інвестиційних проектів, а також при капітальному ремонті лінійної частини магістральних газопроводів ».

Олексій Потапов, головний інженер ТОВ «Запсібтрансгаз», що здійснює експлуатацію трубопроводів компанії СИБУР, підкреслює, що «. анкерні системи CYNTECH усувають необхідність використання бетонних пригрузів і утяжеляющих бетонних покриттів. Це робить процес баластування трубопроводу більш безпечним і ефективним. У порівнянні з відомими нам способами баластування монтаж анкерних систем здійснюється набагато швидше ».

Системи застосовані в проектних рішеннях ВАТ «НІПІгазпереработка», ЗАТ «нафтопроекту», ЗАТ «ТюменьНІПІнефть», а також отримали позитивні відгуки фахівців ВАТ «Гіпротрубопровід», ЗАТ «Каспійський трубопровідний консорціум» і АТ «КазТрансОйл» (Казахстан).

Е. Д. Сахончік (ТОВ «СТ Інжиніринг»),
Р. Робертсон (Cyntech Canada Inc.)
