ацетиленовий редуктор

Ацетиленові редуктори. застосовувані при газовому зварюванні і різанні металів, фарбують в білий колір і кріплять до вентилів балонів накидним хомутом.

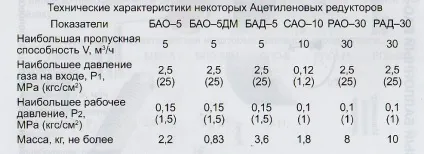

Найбільше допустимий тиск газу на вході в редуктор - 25 кгс / см 2. найменший тиск - 4 кгс / см 2. Найбільший робочий тиск 1,5 кгс / см 2. найменше 0,1 кгс / см 2. При найбільшому робочому тиску витрата газу становить 5 м 3 / ч. Маса редуктора не більше 0,83 кг.

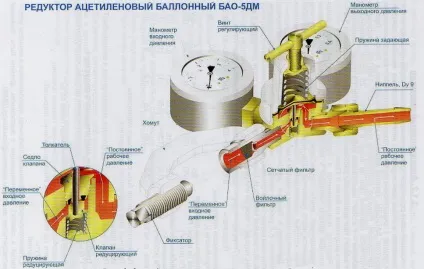

Редукторацетіленовий приєднується до балона накидним хомутом. Газ, пройшовши повстяний фільтр, потрапляє в камеру високого тиску. При обертанні гвинта за годинниковою стрілкою зусилля натискної пружини передається через натискний диск, мембрану і штовхач на редукує клапан, який, переміщаючись, відкриває прохід газу через утворену щілину між клапаном і сідлом в робочу камеру.

Тиск в балоні контролюється манометром високого (вхідного) тиску, а в робочій камері - манометром низького (вихідного) тиску. Відбір газу здійснюється через ніпель, який приєднується до редуктора гайкою з різьбленням MI6XI.5LH. До ніпеля приєднується рукав діаметром 9 або 6 мм, що йде до пальника або різака.

Вимоги до матеріалів ацетиленового редуктора.

1. Металеві матеріали. Для виготовлення деталей, що контактують з ацетиленом не допускається застосовувати:

- срібло і його сплави (за винятком твердих припоїв);

- цинк (за винятком антикорозійного покриття);

2. Неметалеві матеріали (наприклад, використовувані в якості уплот нітелей і мастил), які контактують з ацетиленом, повинні бути стійкими до розчинників: ацетону і Диметилформамід (ДМФ).
