10 моделировочной матеріали

Зубний або щелепно-лицевої протез, шина з металу або пластмаси і будь-який інший стоматологічний апарат, включаючи навіть вкладку, мають строго певні індивіду-ально призначення і конфігурацію, яка досягається моделюванням.

У промисловості часто використовують моделі, як зразок предмета, що підлягає створенню. У стоматології модель слу-жит штампом для коронки або індивідуальної ложки, репро-продукцією металевого або полімерного протеза, апарату.

Моделювальні матеріали поділяються на гіпсові, металеві (легкоплавкі сплави), воскові.

Легкоплавкие сплави. Легкоплавкие сплави в виробах стоматологічного призначення займають важливе місце, хоча і відносяться до допоміжних матеріалів. Найбільше зна-чення мають легкоплавкі сплави, службовці матеріалом для штампів і моделей, які застосовуються в технології коронок і не-яких інших протезів.

Такий матеріал повинен мати поруч властивостей, з кото-яких найважливішими є:

легкоплавкость, що полегшує виливок індивідуальних штампів і моделей, відділення штампів від виробів;

відносна твердість, що забезпечує стійкість штампа в процесі штампування; мінімальна усадка при охоло-ження, що гарантує точність штампованих виробів.

Основними компонентами, що застосовуються для складанні цьо-ня подібних сплавів, є вісмут, свинець, олово і кад-мий. Найменшою усадкою і найбільшою твердістю мають легкоплавкі сплави, що містять близько 50% вісмуту.

Температура плавлення найбільш поширених ре-цептур обмежена в межах 63-115 ° С. Всі ці сплави мають сірий колір. Вони являють собою механічні суміші і ви-пускаються у вигляді блоків. Сплав № 2 відомий під назвою сплаву Розі, сплав № 5 називається сплавом Меллот.

До іншим допоміжним сплавів і металів відносяться латунь і бронза, які створюються на основі міді та мають жовтий колір. Деякий час сплав латуні застосовували в зубо-протезної практиці, він вважався навіть замінником золота і на-викликають Рондольф. Але швидке його окислення в порожнині рота і шкідливий вплив на організм привели до заборони викорис-тання цього сплаву у нас в країні, що обумовлено законом.

Воскові моделювальні стоматологічні ма-ли. Воску - жироподібні аморфні речовини з температу-рій плавлення 40-90 ° С. За хімічним складом - це вищі граничні вуглеводні жирного ряду, їх одноатомні спир-

ти і складні ефіри вищих ефірних кислот.

Воскові моделювальні стоматологічні матеріали, які відтворюють анатомічну форму зуба, протезного бази-са або каркаса в подальшому замінюються основним ма-лом - металом, Сіталл або пластмасою. Як правило, мо-деліровочние матеріали являють собою різні восько-ші композиції і є матеріалами тимчасовими, тобто такими, що підлягають заміні на основні.

Без використання моделювальних матеріалів в біль-шинстве випадків неможливий процес створення зубних проте-поклик. Від них залежить точність і багато інших властивостей буду-щих протезів.

Тому дані матеріали повинні відповідати визна-діленим вимогам. Поряд з токсикологічної індіффе-рентностью від воскових моделювальних матеріалів вимагає-ся наступне:

1) мала усадка (не більше 0,1-0,15% за обсягом на кожен градус при охолодженні від 90 до 0 ° С);

2) хороші пластичні властивості в температурному інтер-валі - 41-55 ° С;

3) достатня твердість при температурі 37-40 ° С, забезпе-чувати стійкість форми репродукції в порожнині рота;

4) відсутність ламкості і розшарування під час обробки при кімнатній температурі, а також вагомого залишку після прожарювання при температурі 500 ° С;

5) гомогенність при розм'якшенні;

6) не фарбує матеріал протеза, швидко і повністю віддалятися з гіпсовою форми, легко замінюватися матеріалом протеза;

7) мати забарвлення, що відрізняється від кольору слизової обо-лочки порожнини рота.

Воски можуть містити всі вказані речовини в свобод-ном стані, але частіше у вигляді сполук, які називаються ефіру-ми. Ефіри утворюються в результаті взаємодії спиртів з кислотами з втратою молекули води. Воски добре розчинний-ються в бензині, хлороформі, бензолі та ефірних маслах.

Відносна щільність їх менше 1, тобто вони легше води. При слабкому нагріванні вони добре розм'якшуються, при-знаходячи високу ступінь пластичності. При подальшому пови-шеніі температури вони легко переходять в рідкий стан, а потім згоряють без залишку, з мінімальною зольністю, що важливо в процесах лиття.

Воски поділяються на такі групи:

- рослинні (пальмовий - карнаубський, трав'яний - канделильский, плодовий - японська);

- вироблені комахами і тваринами (бджолиний, стеарин, спермацет);

- мінеральні (буровугільний і торф'яної, дистилляци-ційний - парафін);

- синтетичні (Етиленові і поліізобутіленові смоли). У стоматологічній практиці воски частіше застосовуються в

Навіть з воску гарної якості модель може мати через надлишкового внутрішня напруга, якщо її створити з некото-

* Прімненіе кореня "біо-" по відношенню до речовин і явищ неживої природи є неправомірним Прим.

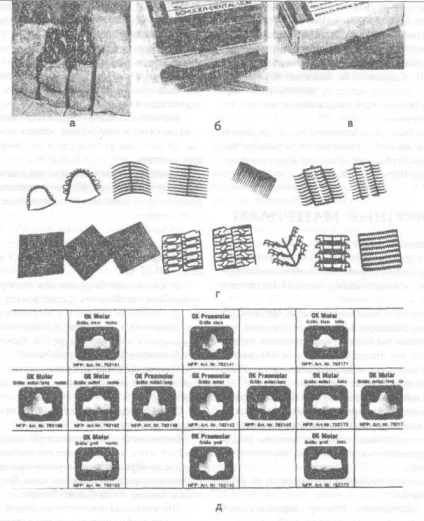

Мал. 4.21. Воскові заготовки: а - моделювання коронок; б - постановочний віск; в - базисний віск; г - фасонні репродукції для знімних протезів д - фасонні заготовки для незнімних протезів

рим порушенням технології. Якщо віск розм'якшують шляхом на прогрівання і потім охолоджують, то він піддається дії вну тертя напружень. Повторний нагрів, а в ряді випадків про сто тривале зберігання отриманої моделі, може привести до її деформації. Зберігання в охолоджених умовах спо собствует деякого зменшення деформації через зняття напружень, які в більшій мірі проявляються в перші 2-3 годин після створення моделі.

Іншою характеристикою воскових моделей, про яку також необхідно пам'ятати, є коефіцієнт термічес кого розширення. Це один з недоліків, який в більшій чи меншій мірі властивий всім сучасним війську.

Моделювальні воски мають КТР більше будь-якого іншого стоматологічного матеріалу: від 300 х 10 -6 ° С -1 до 350 х 10 -6 ° С -1. Тому слід пам'ятати, що при отриманні точних конструк цій з воску можлива їх усадка при охолодженні. І якщо не контролювати зміна розмірів моделі, яка піддав ється дії перепаду температур, і не вживати заходів, кому пенсирующие усадку, то розміри моделі можуть змінюватися так само в десятих частках відсотка.

Для зняття поверхневого натягу воску можна використати спеціальні препарати, які дає можливості робити точні виливки з гладкою поверхнею. дані мате

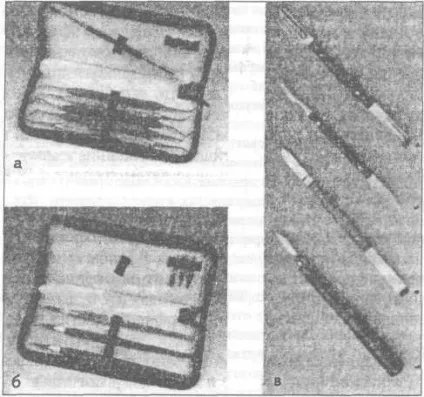

Мал. 4.22. Набори моделювальних інструментів

Стоматологічне матеріаловеленіе ♦ 185

ріали випускаються у формі готового до застосування розчину у флаконі і в пульверизаторі.

Практично для всіх воску істотним є пра-вильное зберігання, що виключає зміну властивостей під дію-Вієм зовнішніх факторів. Віск зберігають в закритому сухому поме-щении, що виключає потрапляння прямих сонячних променів, при температурі не вище 30 ° С і вологості до 80%, при отсутст-вії відкритих джерел вогню і на відстані не менше 1 м від опалювальних приладів.

Воскові суміші (композиції) в залежності від призначен-ня (рис. 4.21) бувають наступних різновидів: базисні; бюгел'ние; моделювальні для незнімних протезів, в тому чис-ле заглибні суміші і для вкладок; профільні; липкі.

При роботі з воском застосовують різні моделіровоч-ні інструменти і пристосування (ріс.4.22).
